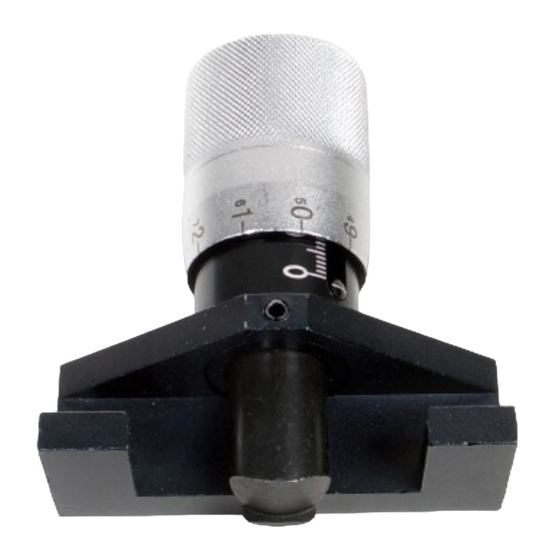

Universal-Zahnriemen-Spannungsprüfer
Dieser Zahnriemen-Spannungsprüfer eignet sich für die Messung, Wartung und Einstellung von
Zahnriemen in den Fällen, in denen die Bewegung des Antriebsriemens mittels Belastung (Nm)
gemessen wird. Der Zahnriemen-Spannungsprüfer kann an Zahnriemen mit verschiedener Größe
verwendet werden. (Bei einer Dicke von mehr als 5mm vergleichen Sie die Werte der unten
angeführten Tabelle).
Einfache Handhabung.
•
Deutliche, schrittweise gerasterte Messwertmarkierungen und ein griffiger, geriffelter Drehknopf
•
ermöglichen präzise Messungen.
Die zweifache Messwertskalierung ermöglicht das Ablesen der Messwerte von oberhalb und
•
unterhalb des Werkzeugs. (Große und kleine Nummerierung für eine verbesserte Kompatibilität)
Befolgen Sie immer die Herstellerempfehlungen für die Einstellung der Zahnriemenspannung und den
optimalen Ansatzpunkt für eine Messung.
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art. 1705
