Centreur d'embrayage

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

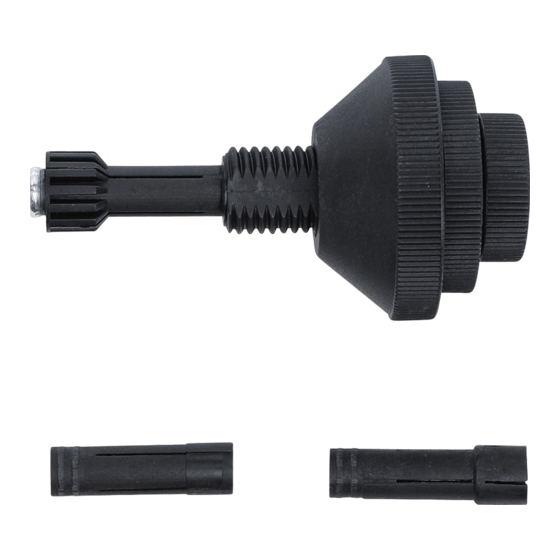

WERKZEUGTEILE
1
Spreizmutter
2
Hauptteil mit Gegenhalte-Handrad
3
Spannmutter
4
Spreizhülsen
5
Spreizbolzen
VERWENDUNGSZWECK
Das Zentrierwerkzeug ist passend für Kupplungsscheiben mit Nabendurchmesser 15 bis 28 mm und
ermöglicht eine genaue Zentrierung der Kupplungsscheibe. Die Zentrierung erfolgt an der Reibfläche der
Kupplungsdruckplatte.
SICHERHEITSHINWEISE
• Vorsichtig bei der Arbeit an heißen Motoren! Verbrennungsgefahr !
• Diese Anleitung dient als Kurzinformation, ersetzt auf keinen Fall ein Werkstatthandbuch.
Verwenden Sie immer fahrzeugspezifische Service-Literatur für Reparatur-, Einstellungs- und
Prüfarbeiten. Auf diese Weise beugen Sie Fehldiagnosen, falsche Montage und Einstellungen vor,
wodurch die Bauteile beschädigt werden könnten.
• Reparaturen dürfen nur von geschulten Personen durchgeführt werden!
Abb.2
ANWENDUNG
1. Passende Spreizhülse (4) auswählen und über den Spreizbolzen (5) schieben (Abb.1).
2. Spreizbolzen (5) durch die Mittelbohrung im Hauptteil (2) schieben und die Spreizmutter (1) mehrere
Gewindegänge auf das Spreizbolzengewinde drehen.
3. Kupplungsdruckplatte (A) auf die Kupplungsscheibe (B) legen und Zentrierwerkzeug von vorne durch
die Druckplatte führen, bis Spreizhülse (4) komplett in der Nabe der Kupplungsscheibe sitzt (Abb.2).
4. Spreizhülse (4) mit der Spreizmutter (1) soweit spreizen, bis das Werkzeug fest in der Nabe der
Kupplungsscheibe fixiert ist.
5. Kupplungsscheibe (A) an der Reibfläche der Druckplatte (B) ausrichten und durch Drehen der
Spannmutter (3) gegen die Membranfeder die Kupplungsscheibe festsetzen.
6. Kupplungsdruckplatte mit Kupplungsscheibe auf das Schwungrad montieren.
7. Spannmutter (3) gegen den Uhrzeigersinn lösen und Zentrierwerkzeug entfernen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Kupplungs-Zentrierwerkzeug
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 1701
Abb.1
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
