Étape 8 : Terminer l'installation de la boîte de jonction
A. Connectez le câble Enphase Q à la boîte de jonction.
B. Reportez-vous aux schémas de câblage à la page 39 pour plus d'informations. Q Cable utilise le code
couleur suivant :
NOTE: Le câble Q fait tourner en interne L1, L2 et L3 pour fournir 400 VAC équilibré
(triphasé), alternant ainsi les phases entre les micro-onduleurs.
NOTE: Minimisez le nombre de connecteurs Q Cable inutilisés avec les systèmes triphasés. Lorsque les
connecteurs de câbles restent inutilisés sur un système triphasé, cela crée un déséquilibre de phase sur le
circuit de dérivation. Si plusieurs connecteurs de câbles sont ignorés sur plusieurs circuits de dérivation, le
déséquilibre peut se multiplier.
Étape 9 : Connectez les modules photovoltaïques
AVERTISSEMENT: Risque de choc électrique. Les conducteurs CC de ce système photovoltaïque ne sont pas
mis à la terre et peuvent être sous tension.

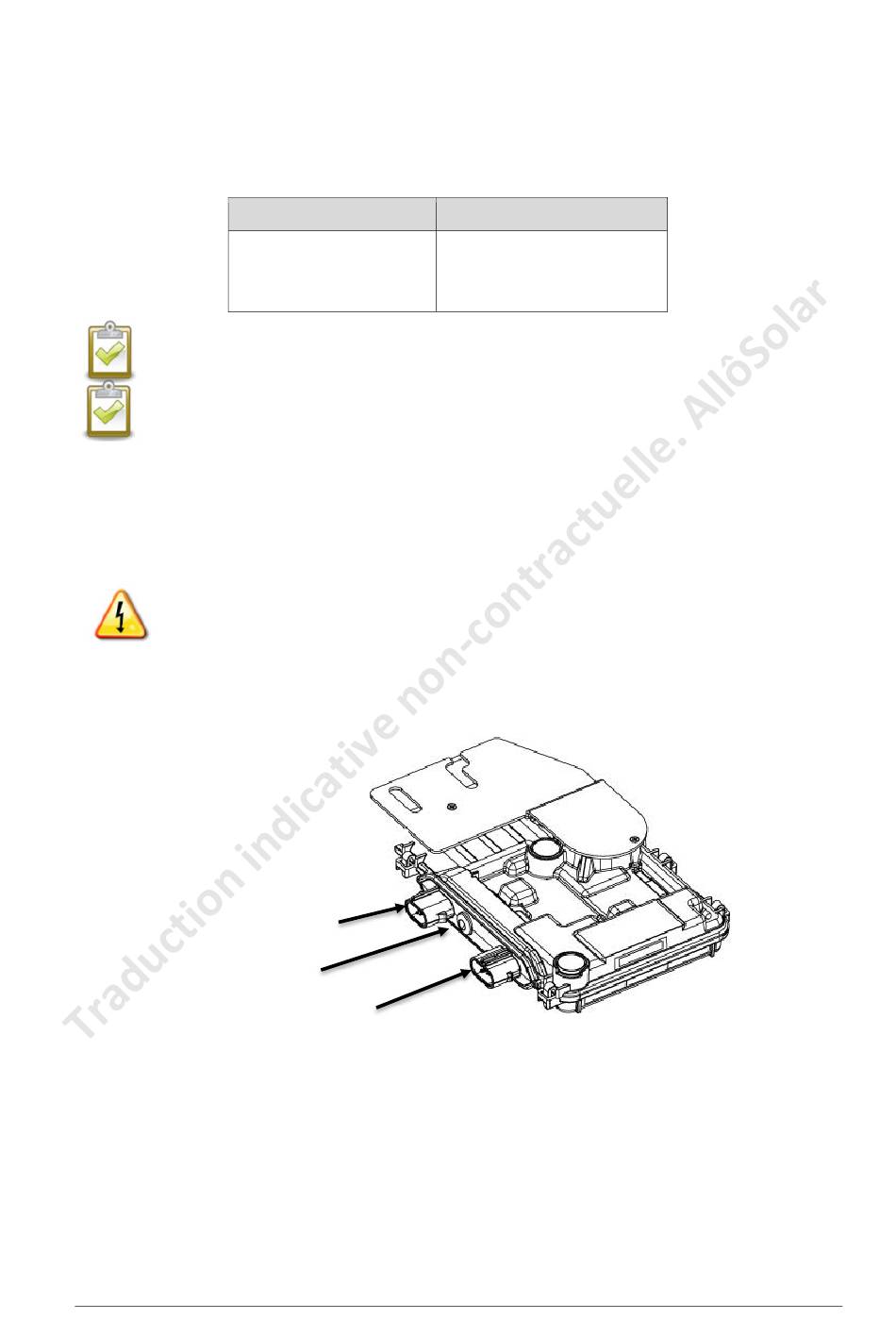

A. Connectez les câbles CC de chaque module PV aux connecteurs d'entrée CC du micro-
onduleur correspondant.
Connecteur CC
LED d'état
B. Vérifiez la LED du côté connecteur du micro-onduleur. La LED clignote six fois lorsque
l'alimentation CC est appliquée.
C. Montez les modules PV au-dessus des micro-onduleurs.
18
Monophasé
Marron – L1
Bleu – N
Connecteur CA
© 2020 Enphase Energy Inc. Tous droits réservés.
IQ 7 / IQ 7+ / IQ 7X / IQ 7A Installation et fonctionnement
Trois phases
Marron – L1
Noir – L2
Gris – L3
Bleu – N
141-00044-02
