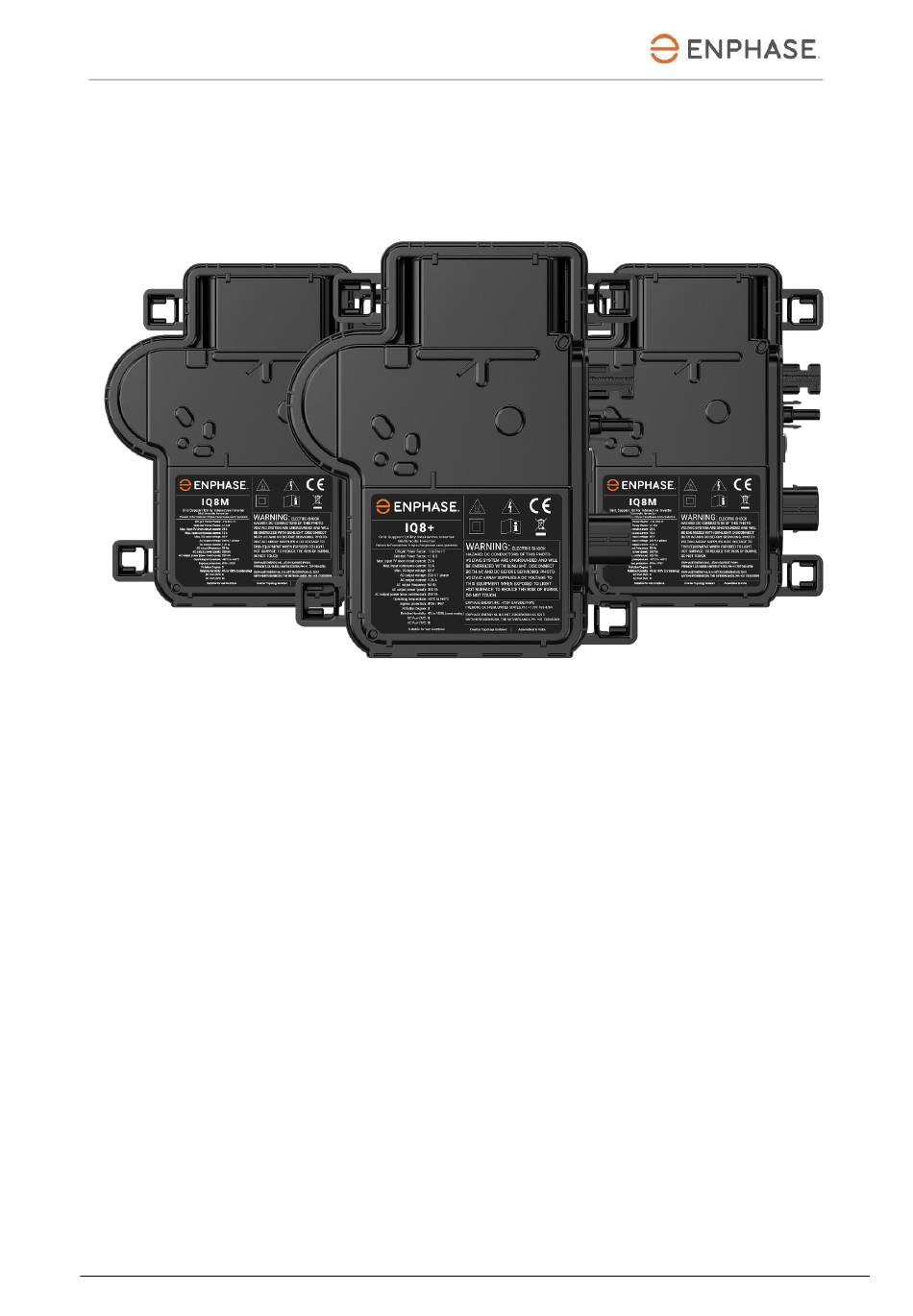

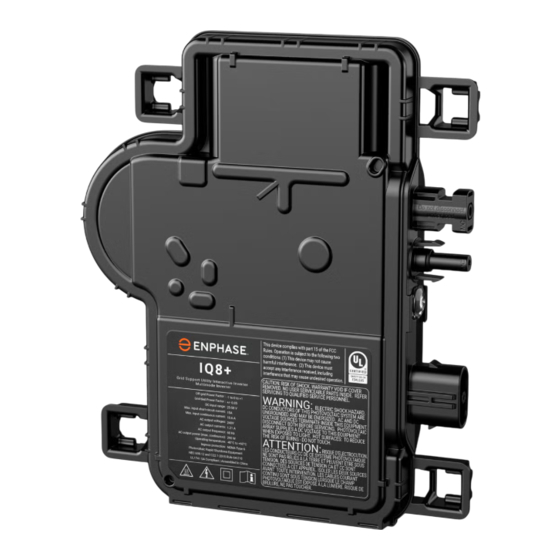

- Page 1 D’INSTALLATION ET D’UTILISATION MANUEL Enphase Microinverters IQ8+ et IQ8M Novembre 2022 © 2022 Enphase Energy Inc. Tous droits réservés.
-
Page 2: Autres Informations
) pour accéder aux informations les plus récentes. Pour assurer une fiabilité optimale et satisfaire aux exigences de la garantie, le micro-onduleur Enphase doit être installé en respectant les instructions fournies dans le présent manuel. Pour consulter le texte de garantie, reportez-vous à... -
Page 3: Table Des Matières
Symboles de sécurité et d’alerte ........................ 5 Instructions relatives à la sécurité du IQ8 Microinverters ................5 Enphase IQ System ............................8 Comment fonctionnent les Enphase IQ Microinverter Series ? ..............9 Planification de l’installation du micro-onduleur ..................10 Compatibilité ............................10 Considérations relatives à... - Page 4 Modules bifaciaux ............................ 25 Caractéristiques techniques ........................25 Caractéristiques techniques du IQ Microinverter IQ8PLUS-72-M-INT............26 Caractéristiques techniques du Enphase IQ Microinverter IQ8M-72-M-INT ..........28 Plan de calepinage Enphase ........................30 © 2022 Enphase Energy Inc. Tous droits réservés. Novembre 2022...
-
Page 5: Informations Importantes Relatives À La Sécurité
Symboles de sécurité et d’alerte Pour réduire les risques d’électrocution et garantir une installation et un fonctionnement en toute sécurité du Enphase IQ Systems, ce document utilise les symboles de sécurité suivants ; ils informent des conditions dangereuses et donnent des instructions importantes relatives à... - Page 6 N’installez pas le micro-onduleur à l’envers. de l’équipement. N’exposez pas les connecteurs AC ou DC (que ce soit au niveau du Enphase IQ Cable, du module PV ou du micro-onduleur) à la pluie et à la condensation avant que les connecteurs ne soient couplés.
- Page 7 Lorsque vous enroulez le Enphase IQ Cable, ne formez aucune boucle inférieure à 12 cm (4,75 po) de diamètre. Prévoyez un point d’appui pour le Enphase IQ Cable tous les 1,8 m (6 pi). Si vous devez retirer un bouchon d’étanchéité, il convient d’utiliser un outil de déconnexion Enphase.
-
Page 8: Enphase Iq System
PV. L’IQ Gateway recueille les données de production et de performance des Enphase IQ Microinverters sur les lignes électriques AC sur site et transmet les données à Enphase Installer Portal via une connexion à Internet ou le réseau cellulaire. -
Page 9: Comment Fonctionnent Les Enphase Iq Microinverter Series
Battery Surveillance du système Après que vous avez installé l’Enphase IQ Gateway et avez relié un routeur ou un modem haut débit pour fournir une connexion Internet, les Enphase IQ Microinverter Series commencent automatiquement à envoyer des signaux à Enphase Installer Portal. Enphase Installer Portal présente les tendances actuelles et l’historique des performances du système. -
Page 10: Planification De L'installation Du Micro-Onduleur
3. Planification de l’installation du micro-onduleur Les micro-onduleurs Enphase IQ8+ et IQ8M prennent en charge les modules PV avec 54, 60, 66 ou 72 cellules en configuration à cellules pleines et à cellules divisées. Ils s’installent tous rapidement et facilement. Conçu pour une installation en extérieur, le boîtier du micro-onduleur est conforme à... -
Page 11: Exigences Du Réseau Public
Enphase vous guide dans le choix des sections de câbles et de la longueur maximale des conducteurs dans la Note technique sur la hausse de tension à l’adresse enphase.com/support. Reportez-vous à cette note pour connaître les valeurs de hausse de la tension dans les Enphase IQ Cable et pour savoir comment calculer les hausses de la tension dans d’autres sections de câbles du système. -
Page 12: Pièces Et Outils Requis
Une pour chaque extrémité de segment de câble AC ; généralement, deux sont nécessaires par circuit de dérivation • Outil de déconnexion Enphase (Q-DISC-10) • Connecteurs confectionnables de site Enphase (mâle et femelle ; monophasés : Q-CONN-R-10M et Q- CONN-R-10F ; polyphasés : Q-CONN-3P-10M et Q-CONN-3P-10F) • Enphase IQ Cable : Nombre de... -
Page 13: Installation Du Micro-Onduleur Enphase
Installation et utilisation des modèles IQ8+ / IQ8M 5. Installation du micro-onduleur Enphase L’installation des micro-onduleurs de la Enphase IQ Microinverter Series comprend plusieurs étapes importantes. Chaque étape listée ici est expliquée en détail dans les pages suivantes. Étape 1 : Positionnement du Enphase IQ Cable Étape 2 : Positionnement de la boîte de jonction... -
Page 14: Étape 1 : Positionnement Du Enphase Iq Cable
Étape 1 : Positionnement du Enphase IQ Cable Prévoyez chaque segment de câble, afin que les connecteurs de dérivation sur le Enphase IQ Cable soient alignés avec chaque module PV. Laissez un peu de longueur en plus, en cas de boucles ou d’obstructions. -
Page 15: Étape 4 : Création D'un Plan De Calepinage
Décollez l’étiquette détachable comportant le numéro de série de chaque micro-onduleur et collez-la à l’emplacement correspondant sur le plan de calepinage papier. Retirez l’étiquette de l’IQ Gateway et de toute Enphase IQ Battery (si installée) et placez-la sur le plan de calepinage. -
Page 16: Étape 6 : Connexion Des Micro-Onduleurs
Étape 6 : Connexion des micro-onduleurs A. Connectez le micro-onduleur. Vous devez entendre un déclic lorsque les connecteurs s’enclenchent. B. Équipez tous les connecteurs inutilisés de bouchons d’étanchéité Enphase. Vous devez entendre un déclic lorsque les connecteurs s’enclenchent AVERTISSEMENT : Risque d’électrocution. Risque d’incendie. installez des bouchons d’étanchéité sur tous les connecteurs AC inutilisés, qui sont sous tension lorsque le système est en service. -
Page 17: Étape 8 : Fin De L'installation Du Boîtier De Raccordement
Étape 8 : Fin de l’installation du boîtier de raccordement A. Connectez le Enphase IQ Cable à la boîte de jonction. B. Référez-vous aux schémas de câblage disponibles à la page 35 pour plus d’informations. Les couleurs des câbles sont indiquées dans le tableau ci-dessous. -
Page 18: Étape 9 : Connexion Des Modules Pv
Généralement, la valeur est exprimée en mégaohms sur l’onduleur ou le module PV. Remplacez le module PV ou le PCU défectueux. Reportez-vous au Guide d’installation rapide de l’Enphase IQ Gateway pour installer l’IQ Gateway et configurer les fonctions de surveillance du système et de gestion du réseau Configuration et activation de la surveillance Reportez-vous au Guide d’installation rapide de l’Enphase IQ Gateway pour installer l’IQ Gateway et configurer les... -
Page 19: Dépannage
Vous pouvez définir le profil de réseau via Enphase Installer Portal lors de l’enregistrement du système ou à tout moment via Enphase Installer App. Vous devez posséder un système Enphase IQ Gateway pour définir ou modifier le profil du réseau. -
Page 20: Autres Anomalies
Si un micro-onduleur enregistre une condition « Résistance DC faible – système hors tension », vous pouvez tenter de supprimer cette condition. Si la condition n’est pas supprimée après que vous avez effectué la procédure suivante, veuillez communiquer avec l’assistance à la clientèle Enphase Energy https://www4.enphase.com/fr-fr/support Il existe deux manières d’envoyer un message de suppression au micro-onduleur. - Page 21 L1, L2, L3 vers neutre 184 à 276 V AC À l’aide d’un outil de déconnexion Enphase, débranchez le câble AC du micro-onduleur en question à partir du câble Enphase IQ. Vérifiez que le micro-onduleur concerné est bien alimenté par le réseau en mesurant la tension phase- phase et phase-terre au niveau du connecteur du câble Enphase IQ.
-
Page 22: Installation D'un Micro-Onduleur De Remplacement
• N’exposez pas les connecteurs AC ou DC (que ce soit au niveau du branchement du Enphase IQ Cable, du module PV ou du micro-onduleur) à la pluie ni à la condensation avant que les connecteurs soient couplés. C. Serrez les fixations de montage aux valeurs de couple indiquées ci-après. Ne serrez pas davantage. -
Page 23: Planification Et Commande Du Enphase Iq Cable
Planification et commande du Enphase IQ Cable Le Enphase IQ Cable est une longueur continue de câble à double isolation pour une utilisation extérieure avec des connecteurs intégrés pour les micro-onduleurs. Ces connecteurs sont préinstallés tout au long du IQ Cable à des intervalles qui correspondent aux différentes largeurs des modules PV. -
Page 24: Options D'espacement Des Connecteurs
AVERTISSEMENT : ne formez pas de boucles inférieures à 12 cm de diamètre Accessoires du Enphase IQ Cable Enphase IQ Cable est disponible avec plusieurs options d’accessoires pour faciliter l’installation, notamment : • Raw IQ Cable : (Q-25-RAW-300 pour courant monophasé, Q-25-RAW-3P-300 pour courant polyphasé) 300 mètres de longueur. -
Page 25: Données Techniques
Modules bifaciaux Les Enphase IQ Series Microinverters sont compatibles avec les modules PV bifaciaux si, compte tenu des paramètres électriques, y compris le gain bifacial, les paramètres électriques ajustés en fonction de la température (puissance, tension et courant maximum) des modules se situent dans la plage des paramètres d’entrée admissibles du micro- onduleur. -
Page 26: Caractéristiques Techniques Du Iq Microinverter Iq8Plus-72-M-Int
Installation et utilisation des modèles IQ8+ / IQ8M Caractéristiques techniques du IQ Microinverter IQ8PLUS-72-M-INT Paramètres de fonctionnement du Enphase IQ Microinverter IQ8PLUS-72-M-INT Objet Unité Min. Type Max. Paramètres DC 240 W – 420 W Modules couramment utilisés pour les appariements Tension de suivi de la puissance de crête... - Page 27 Installation et utilisation des modèles IQ8+ / IQ8M Paramètres de fonctionnement du Enphase IQ Microinverter IQ8PLUS-72-M-INT Objet Unité Min. Type Max. Paramètres divers Nombre maximum de micro-onduleurs par circuit de dérivation AC (L+N) / de 20 A (max.) 230 V AC (monophasé) (3L+N) Efficacité...
-
Page 28: Caractéristiques Techniques Du Enphase Iq Microinverter Iq8M-72-M-Int
Installation et utilisation des modèles IQ8+ / IQ8M Caractéristiques techniques du Enphase IQ Microinverter IQ8M-72-M-INT Paramètres de fonctionnement du Enphase IQ Microinverter IQ8M-72-M-INT Objet Unité Min. Type Max. Paramètres DC 260 W – 460 W Modules couramment utilisés pour les appariements Tension de suivi de la puissance de crête... - Page 29 Installation et utilisation des modèles IQ8+ / IQ8M Paramètres de fonctionnement du Enphase IQ Microinverter IQ8M-72-M-INT Objet Unité Min. Type Max. Paramètres divers Nombre maximum de micro-onduleurs par circuit de dérivation AC (L+N) / de 20 A (max.) 230 V AC (monophasé) (3L+N) Efficacité...
-
Page 30: Plan De Calepinage Enphase
Installation et utilisation des modèles IQ8+ / IQ8M Plan de calepinage Enphase © 2022 Enphase Energy Inc. Tous droits réservés. Novembre 2022...
