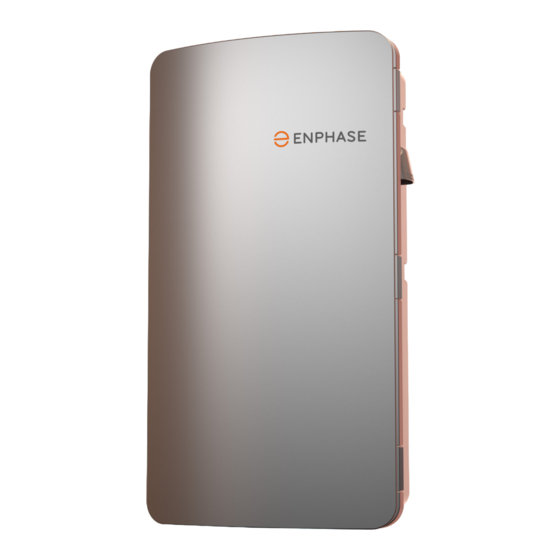

enphase IQ System Controller 3 Guide D'installation Rapide

Masquer les pouces

page de 52

/ 52
Signets

Liens rapides

Télécharger ce manuel

IQ System Controller 3/3G

Guide d'installation rapide

Scannez le code QR pour

accéder au dernier document

N UMÉ RO S DE M ODÈ L E -

S C 2 0 0 D 111C240US 01

S C 2 0 0 G 111C240US 0 1

V E R SI O N 8. 0

M AY I 20 24

Guide d'installation rapide de l'IQ System Controller 3/3G

Sommaire des Matières pour enphase IQ System Controller 3

Page 1 N UMÉ RO S DE M ODÈ L E - S C 2 0 0 D 111C240US 01 S C 2 0 0 G 111C240US 0 1 V E R SI O N 8. 0 M AY I 20 24 Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 2 : l’IQ System Controller 3 (SC200D111C240US01) et l’IQ System Controller 3G (SC200G111C240US01). L’IQ System Controller 3 et l’IQ System Controller 3G ne sont pas interchangeables sur le terrain. L’IQ System Controller 3G prend en charge un port PV et un port d’IQ Battery 5P.
Page 3 Controller 3G Section C Scénario 2 Câblage Configuration du Home Essentials Backup Sauvegarde partielle de la maison avec l’IQ System Controller 3 Forez des conduits Câblage DER Scénario 2a Câblage auxiliaire : System Shutdown Switch Configuration du Home Essentials Backup Câblage auxiliaire : IQ Load Controller...
Page 4 Grâce à la flexibilité offerte par Enphase Energy System, les clients peuvent choisir d’installer un système qui répond à leurs besoins énergétiques actuels et futurs. Les scénarios suivants illustrent certaines de ces capacités : Scénario 1 Sauvegarde de l’ensemble de la maison avec l’IQ System Controller 3...
Page 5 Consultez la page d’intégration Cette figure montre la configuration du système. Pour le du générateur pour obtenir des notes techniques et des guides https:/ /enphase.com/installers/storage/generator. câblage, suivez les détails de la section câblage. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 6 IQ7 et M Series. Reportez-vous à la section Câblage du System Shutdown Cette figure montre la configuration du système. pour obtenir plus de détails. Pour le câblage, suivez les détails de la section câblage. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 7 Consultez la page d’intégration du générateur Cette figure montre la configuration du système. Pour le pour obtenir des notes techniques et des guides https:/ /enphase.com/ installers/storage/generator. câblage, suivez les détails de la section câblage. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 8 C’est la configuration préférée pour une sauvegarde partielle de la maison en utilisant uniquement les IQ8 PV, c’est-à-dire le Sunlight Backup. L’IQ Battery peut être intégré à l’IQ System Controller 3 en fonction des besoins du propriétaire. Il est recommandé aux installateurs d’utiliser deux IQ Load Controllers pour le contrôle de la charge afin d’assurer une sauvegarde sans faille des charges...
Page 9 Consultez la page d’intégration du générateur Cette figure montre la configuration du système. pour obtenir des notes techniques et des guides https:/ /enphase.com/ installers/storage/generator. Pour le câblage, suivez les détails de la section câblage. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 10 *Pour les rénovations, achetez et installez les Consumption CT s’ils ne sont pas présents sur le site. NOTE : Un kit de maintien est nécessaire avec un IQ8 Series Microinverter pour le disjoncteur de tous les circuits PV. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 11 *Pour les rénovations, achetez et installez des consumption CT s'ils ne sont pas présents sur le site. NOTE : Un kit de maintien est nécessaire avec un IQ8 Series Microinverter pour le disjoncteur de tous les circuits PV. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 12 * Pour les rénovations, achetez et installez les Consumption CT s’ils ne sont pas présents sur le site. ** Il faut acheter une unité de Consumption CT. NOTE : Un kit de maintien est nécessaire avec l’IQ8 Series Microinverter pour le disjoncteur de tous les circuits PV. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 13 40 A entre L2 et Neutre Puissance nominale continue 3 600 VA Courant de déséquilibre maximal continu 30 A @ 120 V Courant de pointe non équilibré 80 A @ 120 V pendant deux secondes Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 14 Type de boîtier 3R ou étanche à la pluie Pour les raccords de conduits, n’utilisez que des raccords étanches à la pluie ou à l’eau de type 3R homologués UL pour l’entrée dans l’enceinte. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 15 Étiquettes NEC pour le Rapid Shutdown Étiquette norme NEC pour le Rapid Shutdown Connecteur de contrôle de rechange Collecteur de contrôle avec résistance Pièce de rechange avec résistance pour l’installation du câblage de contrôle Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 16 Distribution/Enphase Store** * Deux numéros supplémentaires sont nécessaires avec l’IQ System Controller 3G (support de générateur) ** SKU Enphase pour le câble de contrôle : CTRL-SC3-NA-01 AVERTISSEMENT : N’utilisez pas d’outils électriques pour les connexions électriques. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 17 Ce produit ne doit pas être installé à des altitudes supérieures à 2 500 m (8 200 ft). • Dans les zones inondables, veillez à ce que la distance par rapport au sol soit suffisante pour éviter les infiltrations d’eau. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 18 1 9 , 7 9 , 7 NOTE : S’il est installé à l’intérieur, l’IQ System Controller 3/3G nécessite un espace libre d’au moins six pouces par rapport au sol. Respectez toutes les normes et réglementations locales relatives au montage.
Page 19 System Controller est complètement installé dans connaître les exigences locales. Utilisez une rondelle de taille l’étagère du support de montage mural. appropriée pour chacune des vis. Couple (0,5 N m/ 4,42 lb.in) Fourni dans le kit d’accessoires Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 20 La garantie du produit peut être affectée en cas de modification. La connexion à la terre de la façade neutre doit être Vis cruciforme #2 soigneusement déconnectée avant que la façade morte puisse être démontée de l’IQ System Controller. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 21 Montage des disjoncteurs Vue interne de l’IQ System Controller 3/3G La figure suivante montre l’IQ System Controller 3/3G après l’enlèvement de la façade neutre. Il est équipé d’un transformateur à point neutre intégré, d’un dispositif d’interconnexion des micro- réseaux, d’un commutateur de transfert automatique et d’un tableau de bord permettant de monter des disjoncteurs de type enfichable.
Page 22 Déconnexion du réseau principal/de service Adapté à une utilisation en tant qu’équipement de service Étiquette Si l’IQ System Controller n’est PAS utilisé comme équipement de branchement : • Retirez le fil de liaison du système. Vue agrandie Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 23 13,3 lb. in Vis faisant partie du kit Vis faisant partie du de disjoncteur Eaton kit de disjoncteur Eaton AVERTISSEMENT : Serrez l’écrou hexagonal et revérifiez le couple avant chaque installation de câble. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 24 Disjoncteurs pour les systèmes IQ8 sans générateur L’IQ System Controller 3 est préinstallé avec un quadruple disjoncteur pour le transformateur à point neutre (NFT) et l’IQ Gateway. Le kit de maintien des disjoncteurs est installé en usine dans l’IQ System Controller 3.
Page 25 IQ8 avec générateur L’IQ System Controller 3G permet l’intégration des générateurs aux Enphase Energy Systems. Le disjoncteur situé en bas à droite du tableau de bord peut être dimensionné et utilisé pour intégrer le générateur. Pour les schémas de commande du générateur et de la ligne d'alimentation, reportez-vous à...
Page 26 Section B - Montage des disjoncteurs Disjoncteur pour NFT et de l’IQ Gateway L’IQ System Controller 3 est préinstallé avec un disjoncteur quadruple (Siemens ou Eaton) pour le transformateur à point neutre (NFT) et l’IQ Gateway. Disjoncteur Siemens NFT précâblé à la borne 40 A du disjoncteur quadruple.
Page 27 * La recommandation s’applique aux fils de 200 A avec un rayon de courbure conforme aux codes NEC. NOTE : Il n’est PAS RECOMMANDÉ de percer la paroi arrière du System Controller pour l’entrée du conduit. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 28 COUPLE (LB.IN) 6 - 8 Barre neutre et de terre – petits trous 14 -10 10 - 14 #10-32 UNF Cosses neutres 300 kcmil - 6 4 - 6 " 2 - 3 Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 29 28 AWG et 16 AWG. NOTE : N’utilisez pas de câbles de plus de 20 pieds de long pour les connexions entre le System Shutdown Switch et le collecteur du System Shutdown. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 30 AVERTISSEMENT : Pour éviter les infiltrations d’eau, ne pas utiliser l’entrée de conduit supérieure sur le System Shutdown Switch. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 31 Câblage auxiliaire : System Shutdown Switch Les unités de l’IQ System Controller 3/3G peuvent rester bloquées dans un état de System Shutdown ou rapid shutdown, ce qui empêche l’approvisionnement du système. Suivez soit les tests de câblage pour l’interrupteur SSD en position ON, soit les tests de câblage pour l’interrupteur SSD en position OFF.
Page 32 3 et 4 au collecteur du SSD TLe multimètre doit indiquer une valeur comprise entre 2,7 VCC et 3,3 VCC dans tous les cas. Vérifiez les connexions et refaites le câblage si nécessaire. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 33 électrique 120 V de mise neutre à la terre Écrou Wago Charge 1 Charge 2 NOTE : Les lignes de contrôle vers les collecteurs supportent des fils de calibre 28 AWG et 16 AWG. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 34 Section C - Câblage IQ System Controller 3G - Câblage auxiliaire : Contrôle du générateur Un générateur à démarrage automatique peut être intégré à l’Enphase • Pour les générateurs à démarrage Energy System sans nécessiter de commutateur de transfert automatique automatique à...
Page 35 Barre neutre et de terre – petits trous 10 - 14 #10-32 UNF Cosses neutres 300 kcmil - 6 " AVERTISSEMENT : Serrez l’écrou hexagonal et vérifiez le couple (48 lb. in) avant chaque installation de câble. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 36 Barre neutre et de terre – petits trous 10 - 14 #10-32 UNF AVERTISSEMENT : Serrez l’écrou hexagonal et vérifiez Cosses neutres 300 kcmil - 6 le couple (48 lb. in) avant " chaque installation de câble. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 37 Si vous utilisez le CT-200-SPLIT, assurez-vous que le CT porte une étiquette « Entrée de service nominale ». • Lors de l’installation d’un générateur, les CT du générateur doivent être mis en parallèle avec le câblage des Consumption CT à l’aide d’un écrou Wago. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 38 Section C - Câblage Scénarios de câblage des CT Scénario 1 : Câblage du CT pour l’IQ Battery sur les ports de l’IQ Battery et du DER (IQ System Controller 3 uniquement) Alimentez l’IQ Gateway à partir des bornes 20 A du disjoncteur quadruple à...
Page 39 Le CT de batterie sera placé sur le fil L2 entre le port de l’IQ Battery et le port DER. La L2 de l’IQ Battery et du port DER doivent être mis en parallèle en utilisant un CT de batterie. Les Consumption CT doivent être placés sur le câblage de la L1 et la L2 de l’IQ System Controller 3. Configurations de placement du Consumption CT •...
Page 40 Lors de l’installation d’un générateur, les CT du générateur doivent être mis en parallèle avec le câblage du Consumption CT à l’aide d’un écrou Wago. Le Consumption CT doit être placé entre l’IQ System Controller et le panneau principal pour l’IQ System Controller 3G. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 41 NOTE : Le câble de commande requis pour l’IQ Battery 5P, l’IQ uniquement à une extrémité d’un câble CTRL. Ne Combiner 5/5C et l’IQ System Controller 3/3G doit être conforme connectez pas les fils de drainage aux deux extrémités aux normes UL 3003, UL 1277 et UL 83. Le câble de commande d’un câble CTRL.
Page 42 Section C - Câblage Câblage de commande (CTRL) entre les composants du système Guide de câblage des commandes pour l’Enphase Energy System : • Le fil de drainage ne doit être terminé qu’à une seule extrémité du câblage de contrôle entre les composants du système.
Page 43 Section C - Câblage Séquence 1b : IQ Combiner 5/5C → IQ System Controller 3 → IQ Battery(s) 5P (Ceci ne s’applique qu’à l’IQ System Controller 3, où le troisième port DER peut être utilisé pour des batteries supplémentaires) Résistance de terminaison Résistance de...
Page 44 Section C - Câblage Séquence 3 : IQ System Controller 3/3G → IQ Combiner 5/5C → IQ Battery(s) 5P Résistance de terminaison Résistance de terminaison Légendes Câble CTRL Fil de drainage NOTE : La longueur totale du câblage CTRL dans le système ne doit pas dépasser 250 pieds afin de garantir que le système...
Page 45 Système de contrôle de la puissance (PCS) Introduction L’Enphase Energy System prend en charge quatre cas d’utilisation du système de contrôle de la puissance (PCS) : Mode d’évitement de la mise à niveau du panneau principal (MPU) : Cette fonction, applicable dans un scénario de sauvegarde partielle de la maison, limite la rétroaction vers le réseau pour éviter d’augmenter la taille du panneau principal.
Page 46 NOTE : Pour les systèmes de secours partiels avec la fonction d'évitement de mise à niveau du panneau principal activée, les Consumption CT doivent être installés entre l’IQ System Controller 3/3G et le panneau principal pour surveiller et contrôler le courant renvoyé...
Page 47 L’étiquette est fournie avec le kit de documentation de l’IQ System Controller. ÉTIQUETTE DU CT Zone de fixation recommandée : Sur les CT Utilisez la section des configurations du site dans l’application Enphase Installer App pour définir les paramètres PCS pour le site. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 48 System Controller. De cette manière, vos systèmes PV peuvent encore fonctionner avant la mise en service. ARRÊTEZ les interrupteurs de CC de toutes les batteries. OUVREZ le disjoncteur de l’IQ Battery dans l’IQ System Controller. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 49 CONSIGNES DE SÉCURITÉ IMPORTANTES. CONSERVEZ CES INSTRUCTIONS. Ce guide contient des instructions importantes à suivre lors de l’installation et de l’entretien de l’IQ System Controller 3/3G. Le non-respect de l’une de ces instructions peut entraîner l’annulation de la garantie (enphase.com/warranty).
Page 50 Barres de neutre et de terre 2,8/25 6–8 AWG petits trous (10-32 UNF) 75 °C 1,7/15 10–14 AWG Câble CTRL 0,2/1,77 18 AWG 75 °C NOTE : Utilisez uniquement du fil de cuivre, sauf aux endroits indiqués. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 51 Historique des révisions R É V I S I O N D AT E D E S C R I P T I O N 140-00271-08 Mai 2024 Sortie initiale pour la langue française. Guide d’installation rapide de l’IQ System Controller 3/3G...
Page 52 IQSC-3G-QIG-140-00271-08-FR-CA-2024-05-24 © 2024 Enphase Energy. Tous droits réservés. Enphase, les logos e et CC, IQ et certaines autres marques répertoriées sur https:/ /enphase.com/trademark-usage-guidelines sont des marques déposées d’Enphase Energy, Inc. aux États-Unis et dans d’autres pays. Données susceptibles d’être modifiées.
