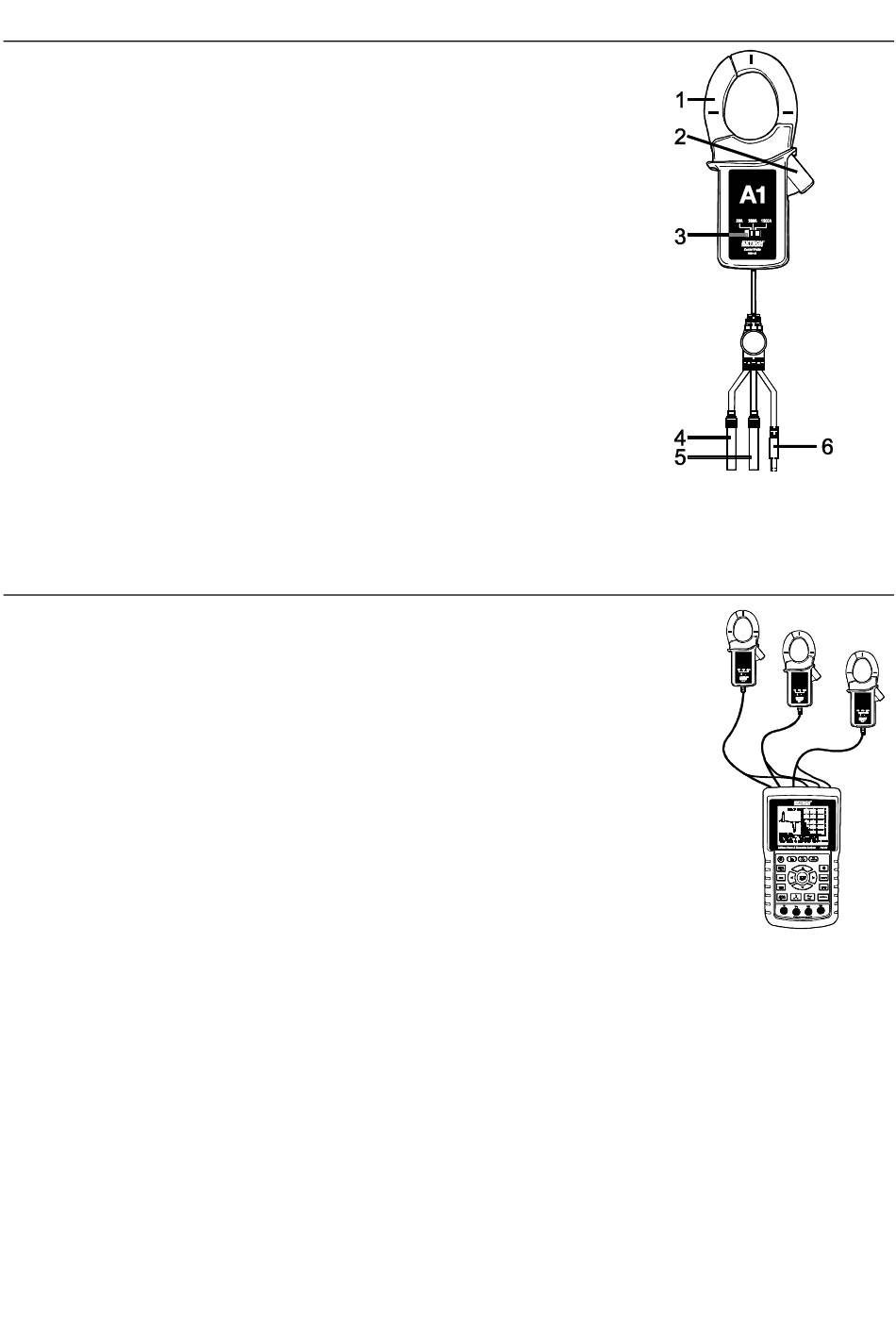

Description de la sonde
1. Pince de détection du courant
2. Gâchette d'ouverture des mâchoires
3. Commutateur de gamme 1200 A-200 A-20 A
4. Fiche de sortie de signal (+, rouge)
5. Fiche de sortie de signal (-, noire)
6. Fiche d'alimentation DCV
Mise en route
1.
Connectez les câbles de sortie de signal « A1 » aux fiches d'entrée
correspondantes situées sur la partie supérieure de l'analyseur.
2.
Connectez le câble d'alimentation « A1 » à la fiche d'alimentation
correspondante située sur la partie supérieure de l'analyseur.
3.
Positionnez le commutateur de gamme « 1200 A-200 A-20 A » sur
l'ampérage adéquat pour l'utilisation prévue.
Remarque : Assurez-vous que les ampérages définis pour la
4.
Si nécessaire, connectez les pinces « A2 » et « A3 » comme décrit
ci-dessus
5.
Appuyez sur la gâchette d'ouverture de la pince pour ouvrir la pince
et la refermer autour d'un mono-conducteur.
6.
Mettez l'analyseur de puissance sous tension.
pince et pour l'analyseur correspondent.
3
PQ-12-EU-FR V1.0 01/12
