Fixation de la tuyauterie en cas de raccordement à gauche
Fixation de la tuyauterie en cas de raccordement à droite
3x
Manuel d'installation
24
Installation dans la position d'installation définitive
I
3x
I
I
I

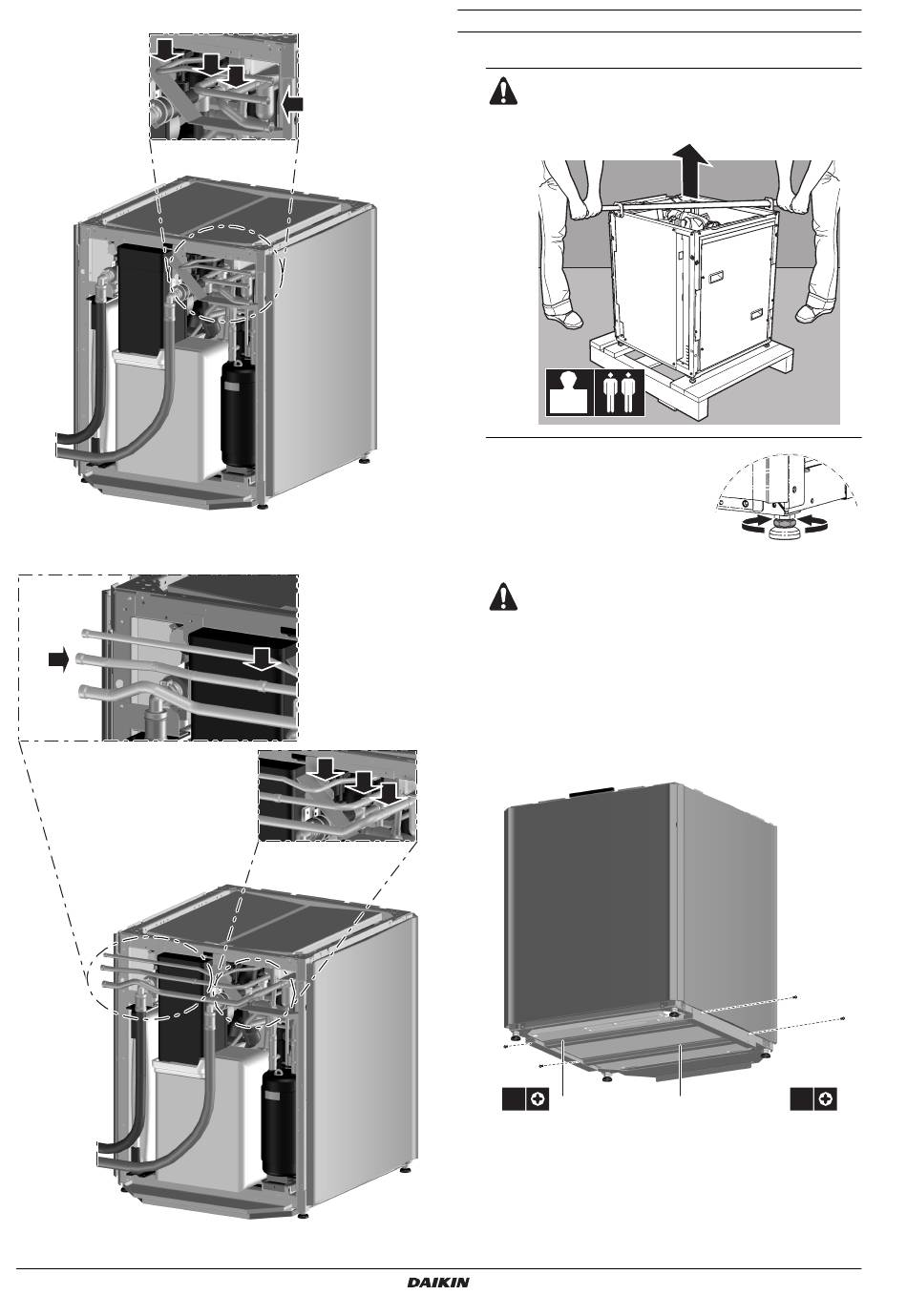

Placer l'unité à l'emplacement d'installation approprié.
Le poids de l'unité est d'environ 116 kg. Au moins deux
personnes sont nécessaires pour soulever l'unité.
Utiliser les plaques fournies avec l'unité pour la soulever.
116 kg
Mettre l'unité dans une position
stable à l'aide des pieds de mise
à niveau.
L'emplacement d'installation standard du ballon d'eau
chaude sanitaire en option correspond au dessus de
l'unité intérieure.
Si l'espace de service disponible du côté gauche et/
ou droit est limité, tenir compte dans un premier
temps de toutes les étapes d'installation du module
du ballon.
Uniquement pour le modèle EKHVMYD:
Dévissez et retirez les 2 traverses (1) qui protègent le bac de
récupération lors du transport.
2x
1
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
2x
1
