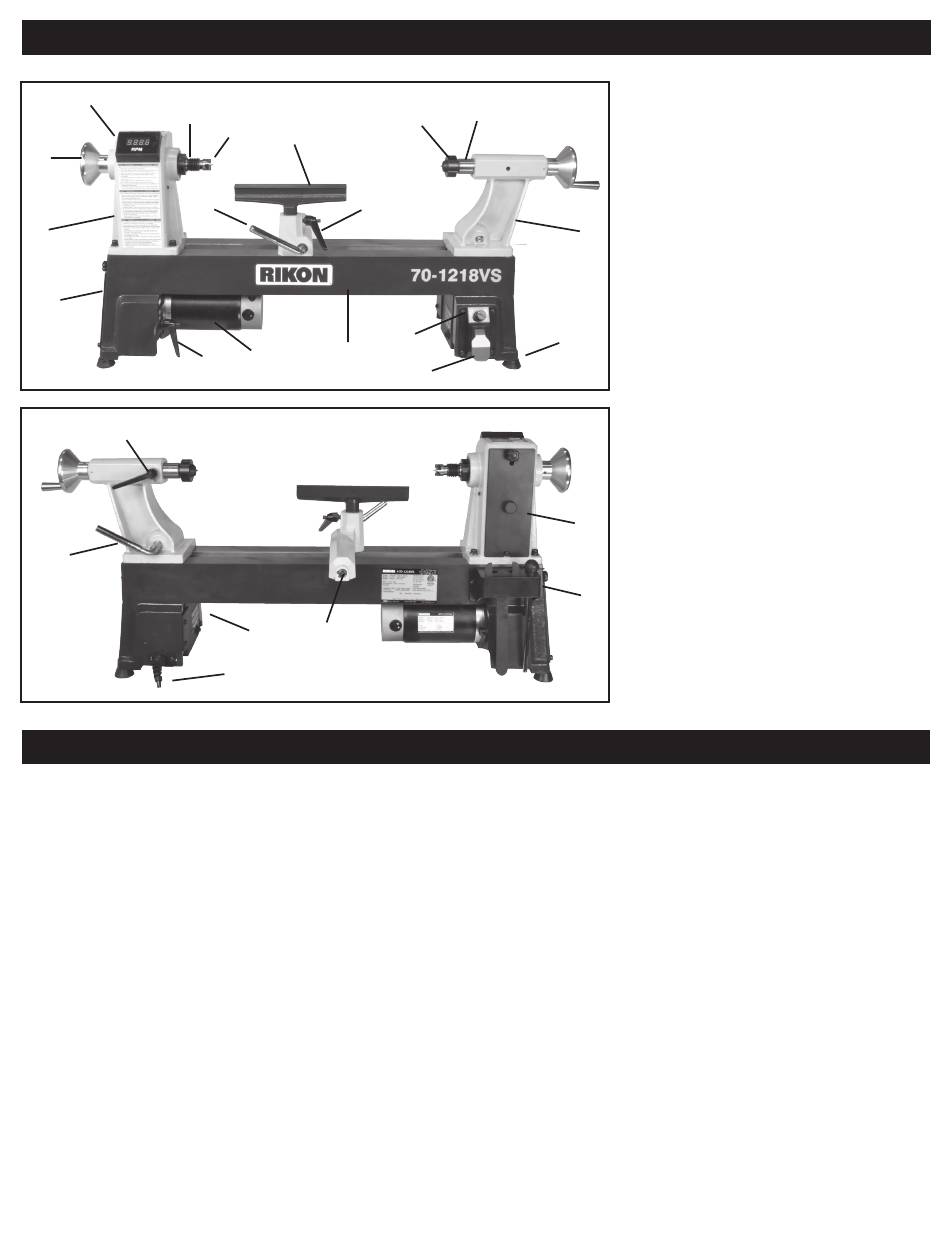

APPRENDRE À CONNAITRE VOTRE MACHINE
C
D
B
A
S
VUE
DE FACE
T
K
Z
ARRIÈRE
DROIT
Le modèle # 70-1218VS du Tour Midi est livré au complet dans une seule boite.
DÉBALLAGE ET NETTOYAGE
1. Enlevez soigneusement tout le contenu de la boite d'expédition. Comparez le contenu par rapport à la
liste du contenu pour vérifier que tous les articles sont comptabilisés, avant de jeter tout matériel d'embal-
lage. Placez les pièces sur une surface protégée pour faciliter l'identification et l'assemblage. Si des pièces
sont manquantes ou brisées, veuillez communiquer avec le Service à la clientèle de RIKON ( 1-877- -884-
5167 ) aussitôt que possible pour obtenir des pièces de remplacement. NE METTEZ PAS votre machine
EN MARCHE si une de ces pièces et manquante. Vous pourriez vous blesser ou endommager la machine.
2. Rapportez tout dommage d'expédition à votre distributeur local. Prenez des photos pour toute réclama-
tion possible d'assurance.
3. Nettoyez toutes les surfaces protégées contre la rouille avec un nettoyant ménager contre la graisse ou
les taches. Ne pas utiliser: d'essence, de diluant à peinture, de solvant minéral, etc. Car ceux-ci peuvent
endommager les surfaces peintes.
4. Appliquez une couche de cire en pâte sur le banc du tour pour prévenir la rouille. Essuyez entièrement
toutes les pièces avec un tissu sec et propre.
5. Placez le matériel d'emballage et le carton d'expédition de côté. Ne le jetez pas jusqu'à ce que la ma-
chine soit montée et fonctionne correctement.
E
G
F
H
P
Q
R
X
W
Y
J
I
O
M
N
DÉBALLAGE
7
A Poupée fixe
B Roulette manuelle de la broche
K
C Afficheur numérique LED de tours par minute
D Broche filée 1 po. x 8 TPI
E Pointe à éperons, MT2
J
F Levier de verrouillage de la base du porte-outil
L
G Porte-outil, 8 po.
H Levier de verrouillage de porte-outil
I
Pointe tournante, MT2
J Broche de poupée mobile (RAM, fourreau)
K Roulette manuelle de poupée mobile
L Poupée mobile
M Patte en caoutchouc
N Interrupteur de sécurité (ON/OFF)
O Cadran de réglage de la vitesse de broche
P Banc de tour
Q Moteur
R Support de moteur et levier de pivot
U
S Poulie du moteur et couvercle
T Verrou de broche de la poupée mobile
U Poulie de broche et couvercle
V Support à outil
V
W Base de porte-outil (Banjo)
X Bouton de remise en marche du moteur
Y Cordon électrique et prise
Z Levier de verrouillage de poupée mobile
