serrato per bloccare in posizione il morsetto stesso.
• Inserire l'impugnatura a D sul morsetto usando (2) le due viti
a testa esagonale.
Avvertenza: Raccomandiamo che il morsetto impugnatura a D
sia posizionato direttamente dietro e in contatto con la ghiera
del tubo di prolunga. Ciò colloca l'impugnatura a D nel posto
più pratico per la maggior parte degli operatori.
Avvertenza: La configurazione a D rappresenta la soluzione
più ergonomica possibile per la posizione dell'impugnatura sul
morsetto. Ciò garantisce comodità nelle operazioni sia per gli
operatori destrorsi
che per quelli mancini.
• Inserire del tutto la manichetta flessibile per l'aspirazione
nell'estremità del tubo di prolunga e serrare il dado a bussola
per bloccarla in posizione. (Fig. 7)
• L'estremità libera dell'attacco di estrazione polvere può ora
essere collegata a un adeguato dispositivo di estrazione e
raccolta.
Avvertenza: Seguire le istruzioni fornite dal produttore del
dispositivo di aspirazione della polvere in uso.
Avvertenza: È in dotazione una selezione di connettori
terminali per l'attacco.. Tali connettori dovrebbero garantire il
collegamento all'utensile alla maggior parte dei dispositivi di
aspirazione diffusi in commercio.
Per sostituire un terminale dell'attacco
• Individuare i due (2) "ganci" inseriti nei due (2) incavi
sull'anello di montaggio dell'estremità dell'attacco.
• Utilizzando un cacciavite a testa piatta, spingere
delicatamente e con attenzione verso l'interno i "ganci", e allo
stesso tempo agevolare l'uscita dell'anello di montaggio dal
terminale dell'attacco. Il connettore terminale dell'attacco si
sgancerà dall'anello di montaggio.
• Far scattare un nuovo terminale nell'anello di montaggio.
• Verificare che i "ganci" si siano inseriti nei loro incavi.
COLLEGARE UN DISCO ABRASIVO A UN PLATORELLO
PER LEVIGATURA
Avvertenza: Il platorello per levigatura situato sulla testa
orientabile della levigatrice è dotato di un sistema di attacco di
tipo "a strappo".
Gli "agganci" sul retro dei dischi abrasivi si aggrappano con gli

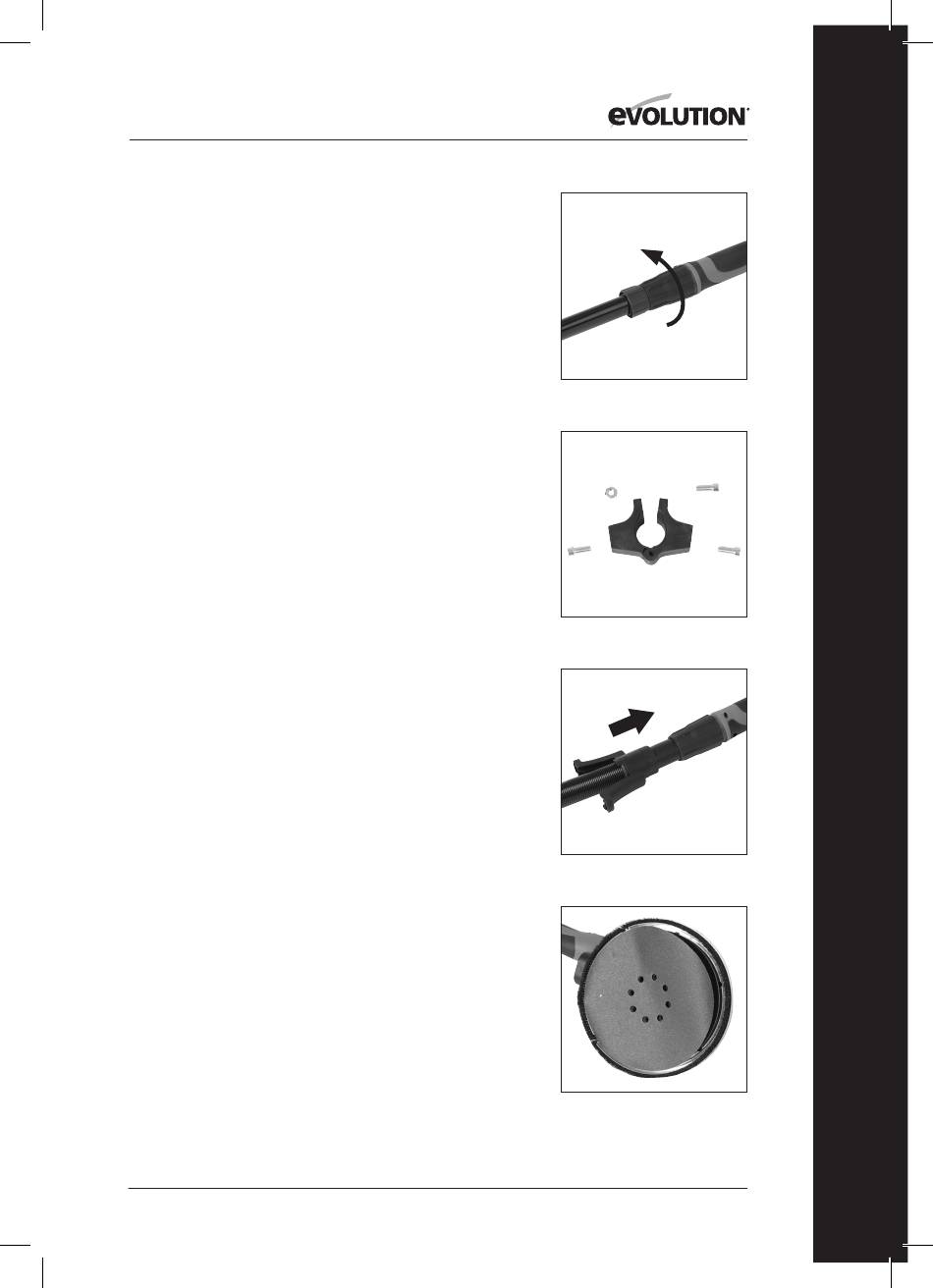

Fig. 5
Fig. 6
Fig. 7
Fig. 8
