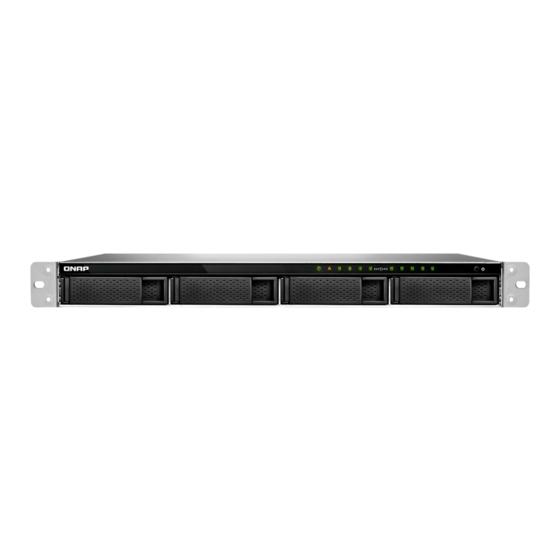

QNAP TS-77XU Serie Guide De L'utilisateur
Masquer les pouces
Voir aussi pour TS-77XU Serie:
- Guide de l'utilisateur (67 pages) ,
- Guide de l'utilisateur (54 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour QNAP TS-77XU Serie
Sommaire des Matières pour QNAP TS-77XU Serie
- Page 1 TS-x77XU TS-977XU TS-977XU-RP Guide de l'utilisateur Version du document: 7 21/07/2021...
- Page 2 Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS................44 Le remplacement à chaud les disques en panne..................44 Assistance et autres ressources.........................45 6. Glossaire Clé de cloud..............................46 myQNAPcloud............................46 myQNAPcloud Link.............................46 QNAP ID..............................46 Qfinder Pro..............................46 Utilitaire QTS...............................46...
- Page 3 7. Notifications Garantie limitée............................47 Clause de non-responsabilité........................47 Avis BSMI..............................48 Respect des normes CE..........................48 Avis de la FCC............................48 GNU Public License............................49 SJ/T 11364-2006............................56...
- Page 4 1. Préface À propos de ce Guide Ce guide fournit des informations sur le NAS QNAP TS-x77XU ainsi que des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage.
- Page 5 Spécifications matérielles Avertissement Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’effectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité...
- Page 6 Emplacements de mémoire 4 x LDIMM DDR4 Important Utilisez uniquement des modules de mémoire QNAP pour conserver les performances et maintenir la stabilité du système. Si votre NAS est équipé de plus d'une fiche mémoire, utilisez des modules QNAP avec des spécifications identiques.
- Page 7 • Les kits de rails ne sont pas inclus dans le NAS et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou consultez http://shop.qnap.com. • Vous trouverez des informations sur l'installation du kit de rails dans le guide d'installation inclus dans la boîte du kit.
- Page 8 • Humidité relative sans condensation : 5 % à 95 • WBGT : 27˚C (80,6˚F) Conseil Pour obtenir une liste des modèles de disques et des cartes d'extension compatibles, rendez-vous sur https://www.qnap.com/compatibility. Contenu de la boîte Élément Quantité NAS TS-x77XU Câble d'alimentation...
- Page 9 Guide de l'utilisateur du TS-x77XU Composant Composant éro éro LED d’état LED Disque LED LAN Bouton Alimentation Panneau arrière TS-977XU Composant Composant éro éro Port Ethernet 3 (10GbE SFP+) Port Ethernet 2 (GbE RJ45) Port USB 3.2 Gen 2 de Type A Ports USB 3.2 Gen 1 de Type A Port Ethernet 1 (GbE RJ45) Port Ethernet 4 (10GbE SFP+)
- Page 10 Guide de l'utilisateur du TS-x77XU TS-977XU-RP Composant Composant éro éro Port Ethernet 3 (10GbE SFP+) Bloc d'alimentation 2 Port USB 3.2 Gen 2 de Type A Port Ethernet 2 (GbE RJ45) Port Ethernet 1 (GbE RJ45) Ports USB 3.2 Gen 1 de Type A Capot low-profile PCIe Port Ethernet 4 (10GbE SFP+) Bloc d'alimentation 1...
- Page 11 Guide de l'utilisateur du TS-x77XU Composant Composant éro éro Emplacement PCIe 1 (PCIe 3.0 x16) Emplacement de mémoire 2 (canal A, DIMM Emplacement de mémoire 4 (canal B, DIMM Emplacement de mémoire 1 (canal A, DIMM Emplacement de mémoire 3 (canal B, DIMM Numérotation du lecteur en façade Plateaux 3,5 poucesTS-977XU, TS-977XU-RP Plateaux 2,5 poucesTS-977XU, TS-977XU-RP...
- Page 12 Guide de l'utilisateur du TS-x77XU Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’effectuer toute opération. Instructions générales • L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.
- Page 13 • Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques Matériel et périphériques • Disques de stockage Pour des détails sur les lecteurs compatibles, rendez-vous sur https://www.qnap.com/compatibility/. • Câble réseau Outils • Tournevis Phillips n°1 ou 2 • Bracelet anti-statique...
- Page 14 Guide de l'utilisateur du TS-x77XU 3. Installation et configuration Ce chapitre fournit les étapes de configuration spécifiques sur l’installation du matériel et du firmware. Installation du matériel Cette section fournit des informations sur l’installation des disques, les modules de mémoire, et les cartes d'extension.
- Page 15 Guide de l'utilisateur du TS-x77XU 3. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b.
- Page 16 Guide de l'utilisateur du TS-x77XU b. Poussez la poignée. 5. Allumez le NAS. Installer des disques durs 2,5 pouces ou des SSD sur des plateaux de 3,5 pouces Avertissement • L’installation d’un disque et l’installation de QTS efface toutes les données sur ce disque.
- Page 17 Guide de l'utilisateur du TS-x77XU 3. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b.
- Page 18 Guide de l'utilisateur du TS-x77XU b. Poussez la poignée. 5. Allumez le NAS. Installer des lecteurs SSD 2,5 pouces sur des plateaux de 2,5 pouces Avertissement • L’installation d’un disque et l’installation de QTS efface toutes les données sur ce disque.
- Page 19 Guide de l'utilisateur du TS-x77XU 3. Retirez le plateau de disque. a. Retirez les vis qui sécurisent le plateau au châssis. b. Tirez sur le plateau pour le sortir. 4. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur les flans du disques soient alignés avec les trous placés sur les flans du plateau.
- Page 20 Guide de l'utilisateur du TS-x77XU 5. Chargez le plateau dans la baie. a. Insérez le plateau dans la baie. b. Fixez la vis qui sécurise le plateau de disque au châssis. 6. Installez le capot supérieur. a. Placez le capot sur le NAS. b.
- Page 21 NAS en mettant à niveau les modules mémoire. Pour des performances optimales de double canal, replacez les modules mémoire en paires. Utilisez uniquement les modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Vous pouvez acheter des modules mémoire QNAP chez des revendeurs habilités.
- Page 22 Guide de l'utilisateur du TS-x77XU • Seule une personne qualifiée doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner de graves blessures ou la mort. • Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants. •...
- Page 23 Guide de l'utilisateur du TS-x77XU Avertissement Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte mère. b. Tenez le module par les bords. 6. Installez un nouveau module. a. Alignez l’encoche avec la nervure dans la fente. b.
- Page 24 L’appareil prend en charge les cartes d'extension sélectionnées, certaines d’entre elles nécessitent des équerres PCIe QNAP. Les cartes d'extension de la marque de la marque QNAP achetées sur le site Web de la société sont livrés avec les supports nécessaires pour installer l’appareil.
- Page 25 1. Vérifiez les cartes d’extension et les supports pris en charge par votre modèle sur le site web de QNAP. a. Allez à www.qnap.com/compatibility. b. Cliquez sur Rechercher par NAS. c. Indiquez le nombre de baies et le modèle spécifique de votre NAS.
- Page 26 Guide de l'utilisateur du TS-x77XU a. Retirez la vis qui sécurise le capot de l’équerre. b. Retirez soigneusement le support de la carte. 7. Retirez le capot PCIe. a. Retirez la vis qui sécurise le capot de l’équerre. b. Détachez le capot de l’emplacement. 8.
- Page 27 Guide de l'utilisateur du TS-x77XU 9. Insérez l’équerre PCIe. a. Insérez le connecteur PCIe sur l’équerre dans l’emplacement PCIe sur la carte système. b. Fixez les vis qui sécurisent l’équerre au châssis. 10. Fixez le capot du boîtier. a. Placez le capot sur l’appareil. b.
- Page 28 Guide de l'utilisateur du TS-x77XU 11. Branchez tous les câbles et accessoires externes. 12. Branchez le cordon d'alimentation sur la prise secteur. 13. Allumez l'appareil. Blocs d'alimentation redondants remplaçables à chaud Les NAS dotés d'alimentations redondantes prennent en charge le Hot-swap ou remplacement à chaud. Avertissement Le NAS peut avoir un ou plusieurs cordons reliés au bloc d’alimentation (PSU).
- Page 29 Guide de l'utilisateur du TS-x77XU 4. Insérez la nouvelle alimentation. 5. Connectez le cordon d'alimentation au PSU et à la prise électrique. 6. Allumez l'appareil. 7. Activer les alertes pour les échecs d'alimentation. a. Connectez-vous à QTS en tant qu’administrateur. b.
- Page 30 Guide de l'utilisateur du TS-x77XU Installer les poignées sur le TS-977XU et le TS-977XU-RP L'installation des poignées vous permet d'avoir une meilleure prise et de sécuriser le NAS. Les poignées du TS-977XU et du TS-977XU-RP nécessitent une installation manuelle. 1. Éteignez le NAS. 2.
- Page 31 Kit de rails Les kits de rails ne sont pas inclus dans le NAS et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou http://shop.qnap.com. Le TS-x77XU est compatible avec les modèles de kit de rails suivants : Modèle...
- Page 32 Guide de l'utilisateur du TS-x77XU Modèle d’unité Description Accessoires requis d’extension TL-D400S • Utilise une interface SATA 6 Gbit/s • 1 x câble connecteur SFF-8088 (SFF-8088) • Adaptateur de bus hôte QXP-400eS- • Prend en charge SATA/disque A1164 dur/SSD TL-D800S •...
- Page 33 Guide de l'utilisateur du TS-x77XU Pour plus de détails, consultez Installation des cartes d’extension 2. Connectez les unités d'extension à l’appareil en utilisant la topologie suivantes. 3. Allumez les unités d'extension. 4. Vérifiez que les unités d'extension sont reconnues par l’appareil. a.
- Page 34 Allez dans Menu principal > Stockage et snapshots > Vue d'ensemble > Système. c. Vérifiez que les unités d'extension apparaissent dans la liste. Installation QTS Le TS-x77XU utilise le système d’exploitation QNAP QTS. Vous pouvez installer QTS par l’une des méthodes suivantes. Installation et configuration...
- Page 35 3. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local. Remarque Pour télécharger Qfinder Pro, allez à l’adresse https://www.qnap.com/utilities. 4. Localisez le NAS dans la liste et puis double-cliquez sur son nom ou adresse IP. Le Guide d’installation intelligente s’ouvre dans le navigateur web par défaut.
- Page 36 L’écran Définir l’heure et la date apparaît. 8. Spécifiez le fuseau horaire, la date et l'heure. Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 9. Cliquez sur Suivant.
- Page 37 L’écran Définir l’heure et la date apparaît. 11. Spécifiez le fuseau horaire, la date et l'heure. Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 12. Cliquez sur Suivant.
- Page 38 Guide de l'utilisateur du TS-x77XU 18. Cliquez sur Appliquer. Un message de confirmation apparaît. Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS. 19. Cliquez sur Confirmer. QTS est installé. Installation et configuration...
- Page 39 Guide de l'utilisateur du TS-x77XU 4. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton Alimentation Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. L'appareil s'allume. Mise hors tension Maintenez enfoncé le bouton pendant L'appareil s'éteint.
- Page 40 Guide de l'utilisateur du TS-x77XU Bouton Réinitialiser Opération Action utilisateur Résultat Réinitialisation Maintenez enfoncé le Les paramètres suivants seront restaurés aux réglages basique du système bouton pendant originaux : 3 secondes. • Mot de passe d’administrateur système : Le mot de passe par défaut est la première adresse MAC en lettres majuscules sans caractères spéciaux.
- Page 41 Guide de l'utilisateur du TS-x77XU Bouton Réinitialiser Opération Action utilisateur Résultat Réinitialisation Maintenez enfoncé le Les paramètres suivants seront restaurés aux réglages basique du système bouton pendant originaux : 3 secondes. • Mot de passe d’administrateur système : Le mot de passe par défaut est la première adresse MAC en lettres majuscules sans caractères spéciaux.
- Page 42 Guide de l'utilisateur du TS-x77XU Conseil Les LED d’extension ne sont pas applicables aux modèles à 9 baies de lecteur. État Description État du système Clignote alternativement en vert et en • Le disque est en cours de formatage. rouge toutes les 0,5 seconde •...
- Page 43 Guide de l'utilisateur du TS-x77XU État Description Orange Une erreur de lecture/écriture est survenue pendant qu’un autre appareil accédait aux données. Clignote en orange Un accès au NAS est en cours depuis le réseau. Lecteur Clignote en rouge Un accès au lecteur est en cours et une erreur de lecture/écriture est survenue durant l’opération.
- Page 44 Guide de l'utilisateur du TS-x77XU Durée Fréquence Description Bip long (1,5 secondes) 3 (toutes les 5 • Une erreur d’alimentation est survenue. minutes) • Le ventilateur du système ne tourne pas. • Le module de ventilateur a été retiré. • Les données du NAS ne peuvent pas être copiées sur l’appareil de stockage externe connecté...
- Page 45 Guide de l'utilisateur du TS-x77XU 5. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS Si Qfinder Pro ou myQNAPcloud sont incapables de localiser le NAS lors de l’installation de QTS, les disques ou les données peuvent être défectueux.
- Page 46 Guide de l'utilisateur du TS-x77XU 11. Localisez le volume qui contient le nouveau disque, puis vérifiez que l’état indique Reconstruction. Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources Documentation https://download.qnap.com Liste de compatibilité https://www.qnap.com/compatibility Compatibilité des migrations NAS https://www.qnap.com/en/nas-migration...
- Page 47 Le compte utilisateur qui vous permet d’utiliser l’accès à distance myQNAPcloud ainsi que les autres services QNAP Qfinder Pro Utilitaire QNAP qui vous permet de localiser et d’accéder aux appareils NAS QNAP dans votre réseau local Utilitaire QTS Système d’exploitation des NAS QNAP...
- Page 48 En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation.
- Page 49 éliminer ces interférences. Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Notifications...
