- Page 1 TS-h1886XU-RP-R2 Guide de l’utilisateur Version du document: 2 20/04/2022...
-
Page 2: Table Des Matières
Table des matières 1. Préface À propos de ce Guide..............................3 Audience..................................3 Conventions des documents............................ 3 2. Présentation produit À propos du TS-h1886XU-RP-R2..........................4 Spécifications matérielles............................4 Contenu de la boîte..............................7 Composants................................7 Panneau avant...............................7 Panneau arrière..............................8 Interface réseau du panneau arrière........................9 LED du panneau arrière............................ - Page 3 7. Glossaire myQNAPcloud................................52 myQNAPcloud Link..............................52 Qfinder Pro................................52 QNAP ID..................................52 QuTS hero................................. 52 8. Notifications Garantie limitée................................53 Clause de non-responsabilité..........................53 GNU Public License..............................53 Respect des normes CE............................61 Avis de la FCC................................61 Avis VCCI................................... 62 Avis BSMI.................................. 62...
-
Page 4: Préface
Guide de l'utilisateur du TS-h1886XU-RP 1. Préface À propos de ce Guide Ce guide fournit des informations à propos de l’appareil et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage. -
Page 5: Présentation Produit

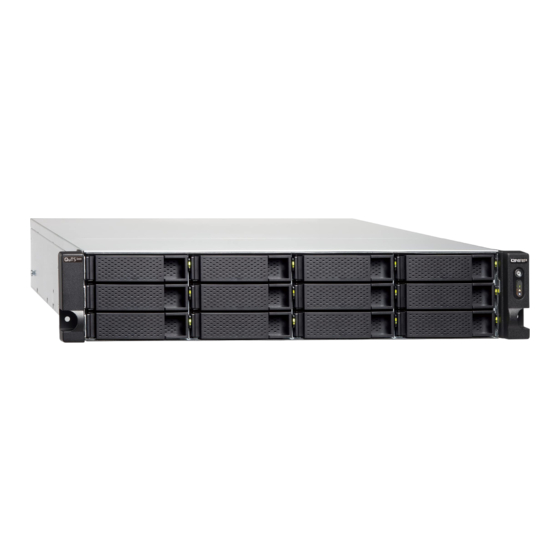

Ce chapitre fournit des informations de base sur l’appareil QNAP. À propos du TS-h1886XU-RP-R2 Le TS-h1886XU-RP-R2 est un NAS professionnel monté en rack qui exécute le tout dernier système d'exploitation QNAP sous ZFS de QuTS hero pour fournir des performances économiques et fiables de classe serveur. -
Page 6: Important
4 x DDR4 DIMM long Important • Utilisez uniquement des modules de mémoire QNAP pour conserver les performances et maintenir la stabilité du système. Si votre NAS est équipé de plus d’une fiche mémoire, utilisez des modules QNAP avec des spécifications identiques. - Page 7 • Vous trouverez des informations sur l’installation du kit de rails dans le guide d’installation inclus dans la boîte du kit. Bloc d'alimentation TS-h1886XU-RP-R2 : 2 x 550 W, 100-240 VCA, 50/60 Hz Batterie du système Batterie au lithium CR2032 (3 V, 225 mAh) Présentation produit...
-
Page 8: Contenu De La Boîte
• Humidité relative sans condensation : 5 % à 95 % • WBGT : 27˚C (80,6˚F) Conseil Pour obtenir une liste des modèles de disques et des cartes d’extension compatibles, rendez-vous sur https://www.qnap.com/compatibility. Contenu de la boîte Élément Quantité NAS TS-h1886XU-RP-R2 Câble d'alimentation... -
Page 9: Panneau Arrière
Guide de l'utilisateur du TS-h1886XU-RP Composant Composant éro éro LED des lecteurs 3,5 pouces LED LAN Bouton Alimentation LED de l'unité d'extension LED d’état Panneau arrière Composant Composant éro éro Ports USB 3.2 Gen 1 de Type A Bloc d'alimentation 2 Capots low-profile PCIe Port d’outil Remarque... -
Page 10: Interface Réseau Du Panneau Arrière
Guide de l'utilisateur du TS-h1886XU-RP Interface réseau du panneau arrière Remarque Seuls les ports Ethernet Gigabit RJ45 prennent en charge les configurations Wake-On-LAN. Numér Composant Caractéristiques Numér Composant Caractéristiques Port Ethernet 3 2,5GbE RJ45 Port Ethernet 5 SFP+ 10 GbE Port Ethernet 1 2,5GbE RJ45 Port Ethernet 2... -
Page 11: Carte Système
Guide de l'utilisateur du TS-h1886XU-RP Composant Composant éro éro LED de vitesse de l’Ethernet Gigabit LED d’activité du 10 Gigabit Ethernet LED d’activité de l’Ethernet Gigabit LED d'état du disque LED de vitesse du 10 Gigabit Ethernet LED d'activité du disque Carte système Composant Composant... -
Page 12: Numérotation Du Lecteur
Guide de l'utilisateur du TS-h1886XU-RP Numérotation du lecteur Baies de lecteur 3,5 pouces sur le panneau avant Baies de lecteur 2,5 pouces du panneau arrière Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’effectuer toute opération. -
Page 13: Alimentation
Guide de l'utilisateur du TS-h1886XU-RP • Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil. • Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher. -
Page 14: Configuration Requise Pour L'installation
NAS ou sur le cordon d'alimentation Matériel et périphériques • Disques de stockage Pour obtenir une liste des modèles de disques compatibles, rendez-vous sur https://www.qnap.com/compatibility. • Câble réseau Outils • Tournevis Phillips n°1 ou 2 •... - Page 15 Guide de l'utilisateur du TS-h1886XU-RP 9. Installez QuTS hero. Pour plus de détails, consultez Installation de QuTS hero. 10. Connectez-vous à QuTS hero. Présentation produit...
-
Page 16: Installation Et Configuration
Guide de l'utilisateur du TS-h1886XU-RP 3. Installation et configuration Ce chapitre fournit les étapes de configuration spécifiques sur l’installation du matériel et du firmware. Installation du matériel Cette section fournit des informations sur l’installation des disques, les modules de mémoire, et les cartes d'extension. -
Page 17: Fixer Le Capot Du Boîtier
Guide de l'utilisateur du TS-h1886XU-RP b. Faites glisser le capot vers l’arrière. c. Soulevez le capot et retirez-le du NAS. Fixer le capot du boîtier Avertissement • Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants. •... - Page 18 Guide de l'utilisateur du TS-h1886XU-RP Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement. • Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.
-
Page 19: Installation Du Lecteur
6. Allumez l'appareil. Installation du lecteur Le TS-h1886XU-RP-R2 est compatible avec les disques durs 2,5 et 3,5 pouces, ainsi que les SSD de 2,5 pouces. Installer des disques durs 3,5 pouces et des SSD sur des plateaux de 3,5 pouces Avertissement •... - Page 20 Guide de l'utilisateur du TS-h1886XU-RP 3. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b.
- Page 21 Guide de l'utilisateur du TS-h1886XU-RP b. Poussez la poignée. 5. Allumez le NAS. Installer des disques durs 2,5 pouces ou des SSD sur des plateaux de 3,5 pouces Avertissement • L’installation d’un disque efface toutes les données sur ce disque. •...
- Page 22 Guide de l'utilisateur du TS-h1886XU-RP 3. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b.
- Page 23 5. Allumez le NAS. Installer des disques durs 2,5 pouces ou des SSD sur des plateaux de 2,5 pouces Pour obtenir une liste des modèles de disques compatibles, rendez-vous sur https://www.qnap.com/ compatibility. Avertissement • L’installation d’un disque efface toutes les données sur ce disque.
- Page 24 Guide de l'utilisateur du TS-h1886XU-RP 3. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau. b.
-
Page 25: Remplacer Les Modules Mémoire
Utilisez uniquement les modules de mémoire QNAP pour maintenir les performances et la stabilité du système. Vous pouvez acheter des modules mémoire QNAP chez des revendeurs habilités. - Page 26 Guide de l'utilisateur du TS-h1886XU-RP • Pales de ventilateur en mouvement : Tenez vos mains et autres parties du corps à l’écart de pales de ventilateur en mouvement. • Autres composants en mouvement : Tenez vos mains et autres parties du corps à l’écart des autres composants en mouvement.
-
Page 27: Remplacer Des Cartes D'extension
L’appareil prend en charge les cartes d'extension sélectionnées, certaines d’entre elles nécessitent des équerres PCIe QNAP. Les cartes d'extension de la marque de la marque QNAP achetées sur le site Web de la société sont livrés avec les supports nécessaires pour installer l’appareil. - Page 28 Retirez la vis qui sécurise le capot du châssis. b. Tenez la carte par les bords. c. Retirez délicatement la carte de l’emplacement. 6. Facultatif : Fixez l’équerre QNAP à la carte d'extension. a. Retirez toutes les vis du support existant. Installation et configuration...
- Page 29 Guide de l'utilisateur du TS-h1886XU-RP b. Retirez soigneusement le support de la carte. c. Fixez l’équerre QNAP à la carte en utilisant les mêmes vis. d. Vérifiez que le support ne bouge pas. 7. Facultatif : Installez la carte d'extension.
-
Page 30: Blocs D'alimentation Redondants Remplaçables À Chaud
Guide de l'utilisateur du TS-h1886XU-RP 8. Fixez le capot du boîtier. Pour plus de détails, consultez Fixer le capot du boîtier. 9. Branchez tous les câbles et accessoires externes. 10. Branchez le cordon d'alimentation sur la prise secteur. 11. Allumez l'appareil. Blocs d'alimentation redondants remplaçables à... - Page 31 Guide de l'utilisateur du TS-h1886XU-RP 4. Insérez la nouvelle alimentation. 5. Connectez le cordon d'alimentation au PSU et à la prise électrique. 6. Allumez le NAS. 7. Activer les alertes pour les échecs d'alimentation. a. Connectez-vous à QuTS hero en tant qu’administrateur. b.
-
Page 32: Kit De Rails
L’appareil prend en charge les unités d’extension SAS, les unités d’extension JBOD SATA et les unités d’extension USB. Pour des détails, veuillez consulter le tableau ci-dessous. Vous pouvez acheter des accessoires d’extension de stockage auprès de QNAP ou d’un revendeur agréé. Pour plus de détails, reportez-vous à https://shop.qnap.com/. - Page 33 Guide de l'utilisateur du TS-h1886XU-RP Modèle d’unité d’extension Description Accessoires requis TL-D400S • Utilise une interface SATA 6 • 1 x câble connecteur SFF-8088 Gbit/s (SFF-8088) • Adaptateur de bus hôte • Prend en charge disque QXP-400eS-A1164 dur/SSD SATA TL-D800S •...
- Page 34 Guide de l'utilisateur du TS-h1886XU-RP Pour plus de détails, consultez Remplacer des cartes d'extension. 2. Connectez les unités d'extension à l’appareil en utilisant la topologie suivantes. 3. Allumez les unités d'extension. 4. Vérifiez que les unités d'extension sont reconnues par l’appareil. a.
-
Page 35: Connecter Des Unités D'extension Usb
Guide de l'utilisateur du TS-h1886XU-RP Important L’adaptateur de bus hôte QXP QNAP est requis pour connecter le boîtier JBOD SATA à un appareil hôte. Les adaptateurs de bus hôtes tiers ne sont pas compatibles avec les boîtiers JBOD QNAP. Pour plus de détails, consultez Remplacer des cartes d'extension. -
Page 36: Installation De Quts Hero
Allez dans Menu principal > Stockage et snapshots > Vue d'ensemble > Système. c. Vérifiez que les unités d'extension apparaîssent dans la liste. Installation de QuTS hero Le TS-h1886XU-RP-R2 utilise le système d’exploitation QuTS hero de QNAP. Vous pouvez installer QuTS hero par l’une des méthodes suivantes : Méthode... -
Page 37: Installation De Quts Hero À L'aide De Qfinder Pro
3. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local. Remarque Pour télécharger Qfinder Pro, rendez-vous sur https://www.qnap.com/utilities. 4. Localisez le NAS dans la liste et puis double-cliquez sur son nom ou adresse IP. Le Guide d’installation intelligente s’ouvre dans le navigateur web par défaut. - Page 38 8. Cliquez sur Suivant. 9. Spécifiez le fuseau horaire, la date et l'heure. Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 10. Cliquez sur Suivant.
-
Page 39: Installation De Quts Hero À L'aide De La Clé De Cloud
1. Allumez l'appareil. 2. Connectez l’appareil à Internet. 3. Accédez à la page d’installation Cloud QNAP en utilisant l’une des méthodes suivantes : • Sur votre ordinateur, accédez à http://install.qnap.com/. • Scannez le code QR sur le NAS en utilisant un appareil mobile. - Page 40 12. Cliquez sur Suivant. 13. Spécifiez le fuseau horaire, la date et l'heure. Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 14. Cliquez sur Suivant.
- Page 41 Guide de l'utilisateur du TS-h1886XU-RP 20. Cliquez sur Appliquer. Un message de confirmation apparaît. Avertissement Cliquer sur Confirmer efface toutes les données sur le disque avant d’installer QuTS hero. 21. Cliquez sur Confirmer. QuTS hero est installé. 22. Facultatif : Cliquez sur Accéder à la gestion du NAS. Conseil Cliquez sur Accéder à...
-
Page 42: Opérations De Base
Guide de l'utilisateur du TS-h1886XU-RP 4. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton Alimentation Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. L’appareil se met sous tension. Mise hors tension Maintenez enfoncé... -
Page 43: Bouton Réinitialiser
Guide de l'utilisateur du TS-h1886XU-RP Bouton Réinitialiser Opération Action utilisateur Résultat Réinitialisation Maintenez enfoncé Les paramètres suivants seront restaurés aux réglages basique du système le bouton pendant originaux : 3 secondes. • Mot de passe d’administrateur système : Le mot de passe par défaut est la première adresse MAC en lettres majuscules sans caractères spéciaux. -
Page 44: Commentaires
Guide de l'utilisateur du TS-h1886XU-RP Statut Commentaires État du système Clignote • Le disque est en cours de formatage. alternativement en • L’appareil est en cours d’initialisation. vert et en rouge toutes les • Le système d’exploitation est en cours de mise à jour. 0,5 seconde •... - Page 45 Guide de l'utilisateur du TS-h1886XU-RP Statut Commentaires État du disque Vert Le lecteur est prêt. Rouge Une erreur de lecture/écriture sur le disque s'est produite. Clignote en rouge 5 Le disque en train d'être situé dans le système d'exploitation. fois par seconde Désactivé...
-
Page 46: Alerte Audio
Guide de l'utilisateur du TS-h1886XU-RP Statut Commentaires Alimentation Vert Le bloc d'alimentation est connecté à une source d’alimentation redondante et l’appareil est sous tension. Clignote en vert Le bloc d'alimentation est connecté à une source d’alimentation et l’appareil est hors tension. Orange •... - Page 47 Guide de l'utilisateur du TS-h1886XU-RP Durée Fréquence Description Bip long (1,5 secondes) 3 (toutes les 5 minutes) • Une erreur d’alimentation est survenue. • Le ventilateur du système ne tourne pas. • Le module de ventilateur a été retiré. • Les données du NAS ne peuvent pas être copiées sur l’appareil de stockage externe connecté...
-
Page 48: Migration Du Nas
Vous pouvez uniquement migrer des disques et des paramètres système vers des modèles de NAS spécifiques, en fonction de votre NAS source. Pour une liste des modèles de NAS compatibles avec la migration directe de NAS, rendez-vous sur https://www.qnap.com/en/nas-migration. Votre appareil doit correspondre à la configuration requise suivante : •... -
Page 49: Migrer Un Nas
Les configurations Windows AD doivent être reconfigurées. Licence Les licences ne sont pas migrées. Avertissement QNAP recommande de désactiver les licences sur le NAS source avant de migrer les données. Serveurs d'applications Si le NAS de destination possède moins de RAM que le NAS source, les fonctionnalités et applications... - Page 50 Guide de l'utilisateur du TS-h1886XU-RP Important QNAP recommande de suivre l’ordre des disques du NAS source lors de l’installation des disques. Notez l’ordre des plateaux de disque lorsque vous retirez les disques. a. Retirez les disques du NAS source. b. Retirez les plateaux de disque du NAS de destination.
-
Page 51: Dépannage
Guide de l'utilisateur du TS-h1886XU-RP 6. Dépannage Ce chapitre décrit les opérations de dépannage de base. Le remplacement à chaud les disques en panne Le NAS prend en charge le remplacement à chaud des disques dans les situations suivantes : Type de RAID Nombre de disques Situation... -
Page 52: Récupération Des Disques Sains Retirés Involontairement
Triple miroir Multiple de 3 (Par exemple, 3, 6, 9, 12 disques et ainsi de suite). ≥ 5 RAID-TP Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources Documentation https://docs.qnap.com Liste de compatibilité https://www.qnap.com/compatibility/ Compatibilité des migrations NAS https://www.qnap.com/en/nas-migration... -
Page 53: Glossaire Myqnapcloud
Vous permet d'accéder au NAS par Internet sans configurer des paramètres de transmission de ports complexes Qfinder Pro Utilitaire QNAP qui vous permet de localiser et d’accéder aux appareils NAS QNAP dans votre réseau local QNAP ID Le compte utilisateur qui vous permet d’utiliser l’accès à distance myQNAPcloud ainsi que les autres services... -
