Chapitre 4 Montage et fonctionnement
FR
!
AVERTISSEMENT
Jet d'eau.
Risque de blessures et de dommages matériels par
fuite d'eau.
1. Coupez l'alimentation en eau externe en fermant le ro-
binet.
2. Ouvrez le robinet du compteur d'eau sous le réducteur
de pression pour relâcher la pression (environ 2 bars).
3. Retirez le tuyau d'alimentation d'eau externe.
4. Ne dirigez pas le jet d'eau sur d'autres personnes ou sur
vous-même.

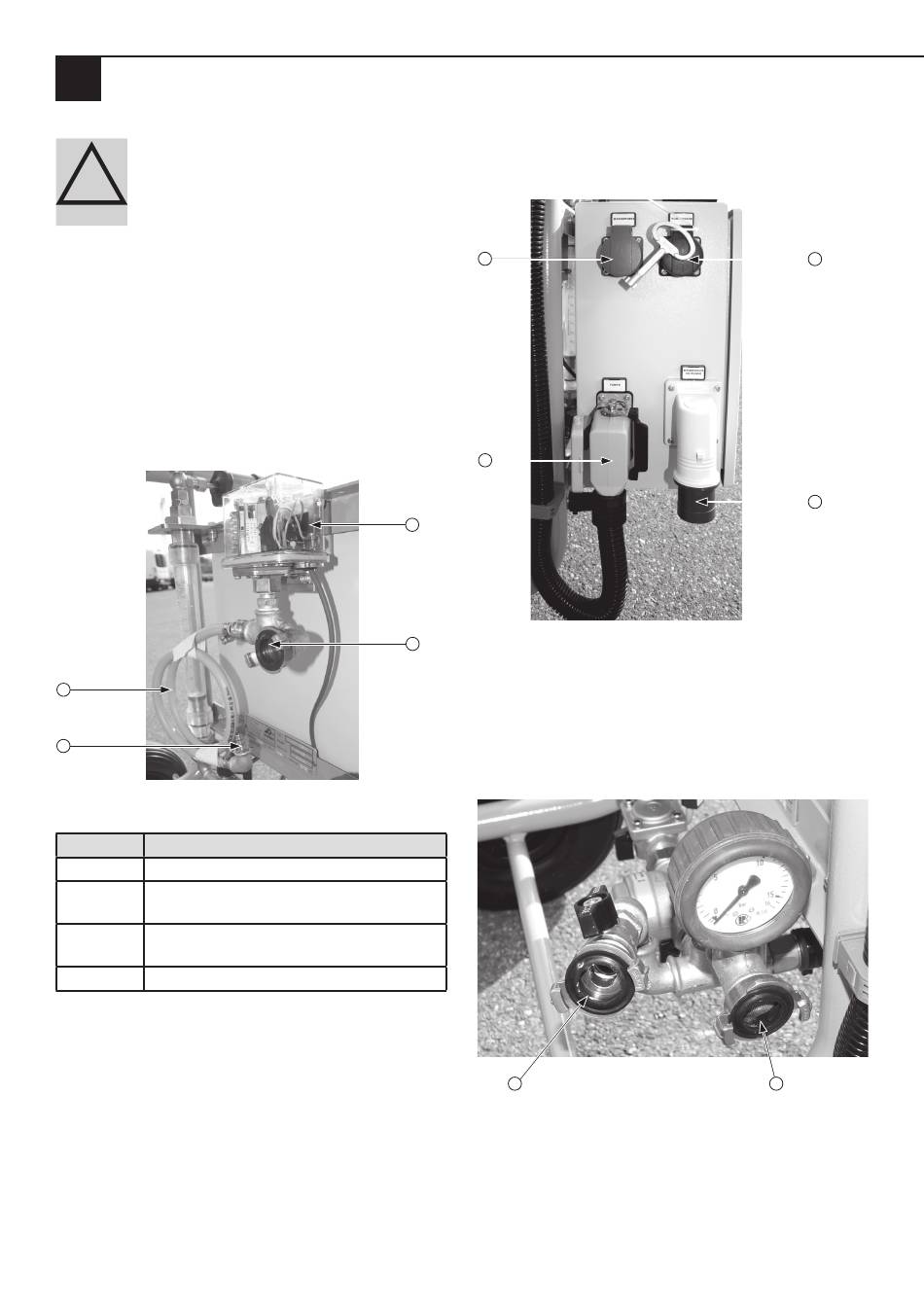

4.5.6 Robinetterie pneumatique

3
4
Description des composants du graphique
Position Composants
1 Air comprimé 1 à 4 bars
2 Coupleur GEKA pour connexion du tuyau
d'air
3 Tuyau pneumatique pour raccord au
compresseur
4 Coupleur EWO
Page 14

4.6 Raccordements

4.6.1 Branchements électriques (230 V)
1
2
1
Prise de courant pour la pompe haute pression (facultatif
2
(1), boîte de jonction pour le moteur (2), prise de courant
pour le compresseur en option (3) et fiche d'alimentation
3 pôles (4) à l'alimentation électrique externe (courant al-
ternatif 230 V).
4.6.2 Raccordements de la robinetterie d'eau
1
Raccordement pour un tuyau de nettoyage externe ou rac-
cordement d'un tuyau d'alimentation via un couplage pour
le nettoyage du tuyau à l'aide d'une balle en éponge (1),
raccord à l'alimentation externe en eau (2).
3
4
2
