Manuels Connexes pour Focusrite REDNET 6
Sommaire des Matières pour Focusrite REDNET 6

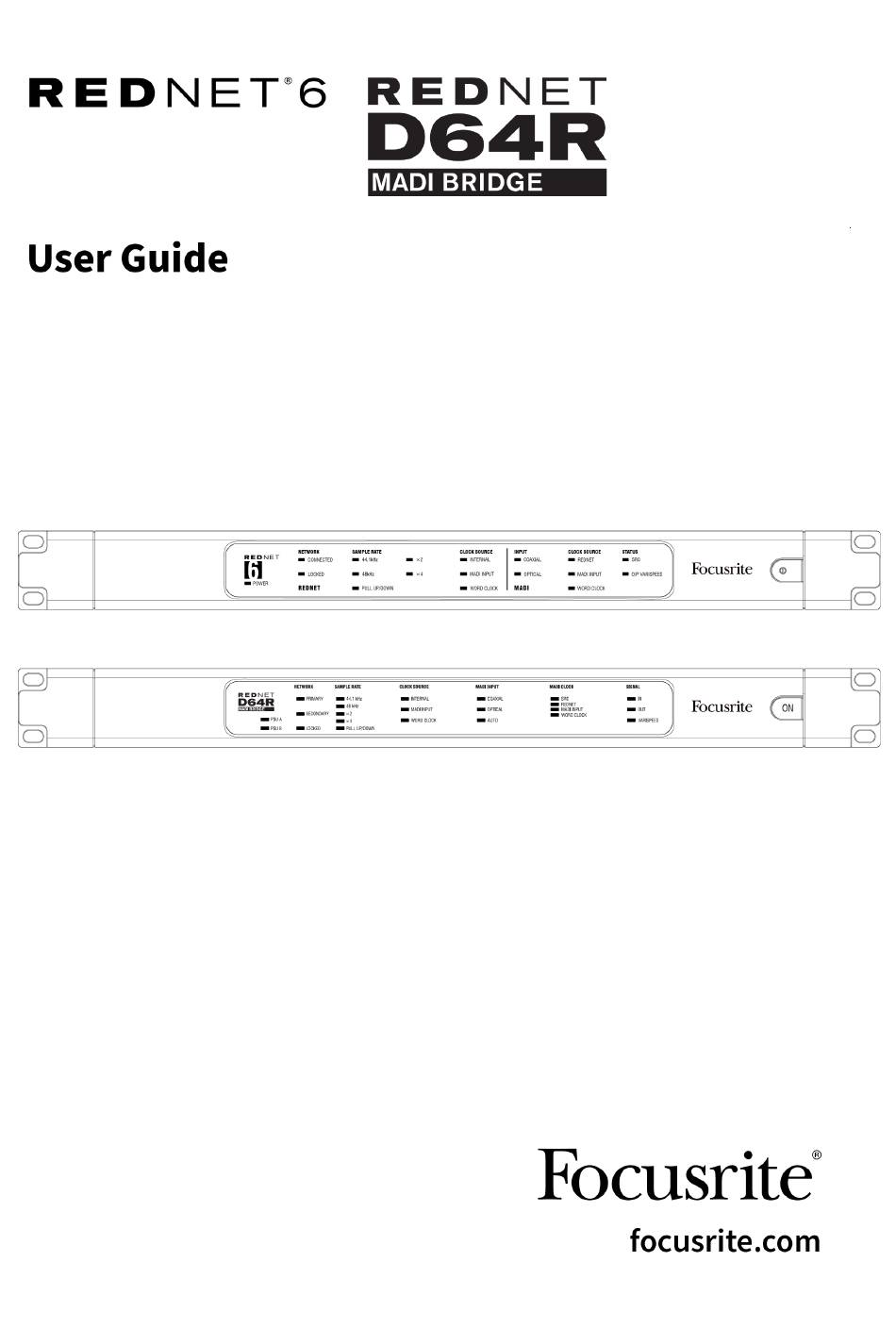

- Page 1 Version 1.0...
- Page 2 À propos de ce guide de l'utilisateur ................... 3 Contenu de la boîte ......................3 Introduction ........................... 4 Guide d'installation ........................5 Connexions et fonctionnalités du RedNet 6/D64R ..............5 Panneaux avant ....................... 5 Panneaux arrière ..................... 7 Connexion électrique ....................... 8 Clip de retenue du cordon d'alimentation CEI ..............
- Page 3 être connectée à votre système. Toutes les références relatives au RedNet 6 sont également applicables au RedNet D64R. Dans tous les cas où les noms ou les valeurs diffèrent, le filtrage ou la valeur de l'unité D64R sera ajouté entre crochets, par exemple «...
- Page 4 Réseau Rouge 6 RedNet D64R RedNet 6/D64R MADI Bridge est une unité montée en rack 1U 19 pouces qui fournit une interface entre n'importe quel appareil MADI (AES10) et le système audio RedNet Ethernet. Prise en charge jusqu'à 64 canaux d'E/S audio numérique à des fréquences d'échantillonnage standard (44,1/48 kHz) à...
- Page 5 Pull Up/Down de 96 kHz, les indicateurs 48 kHz, x2 et Pull Up/Down s'allumeront. Indicateurs de source d'horloge RedNet Lorsque RedNet 6/D64R est l'horloge leader du réseau Dante, l'un des indicateurs suivants s'allume : • INTERNE – LED orange, indique que l'unité est verrouillée sur son horloge interne.
- Page 6 BNC du panneau arrière. Statut MADI [Signal] • RedNet 6 :SRC – LED orange, indique que SRC est actuellement actif. • D64R :SAISIR – LED verte, indique un signal présent à l'entrée MADI sélectionnée. La LED s'allumera si l'un des canaux du flux d'entrée a une valeur de -42 dB(fs) ou plus.
- Page 7 Cat 5e ou Cat 6 pour vous connecter à un commutateur Ethernet local afin de connecter le RedNet 6/D64R au réseau RedNet. À côté de chaque prise réseau se trouvent des LED qui s'allument pour indiquer une connexion réseau valide ainsi qu'une activité réseau.
- Page 8 RedNet 6 et RedNet D64R Connexion électrique Ces informations s'appliquent uniquement au RedNet D64R. Clip de retenue du cordon d'alimentation CEI Le RedNet D64R est fourni avec des clips de retenue du cordon d'alimentation CEI. Ceux-ci empêchent la déconnexion accidentelle d’un cordon d’alimentation pendant l’utilisation. Lorsque l'unité est installée pour la première fois, les clips de retenue doivent être fixés aux prises d'entrée d'alimentation sur le panneau arrière.
- Page 9 50 degrés Celsius. La ventilation se fait via des fentes dans le boîtier des deux côtés. Ne montez pas le RedNet 6/D64R immédiatement au-dessus de tout autre équipement générant une chaleur importante, par exemple un amplificateur de puissance.
- Page 10 Première utilisation et mises à jour du micrologiciel Ton RedNet 6/D64R peut nécessiter une mise à jour du micrologiciel lors de sa première installation et mise sous tension. Les mises à jour du micrologiciel sont lancées et gérées automatiquement par l'application RedNet Control.
- Page 11 La sortie MADI du RedNet 6/D64R dispose de trois états de vitesse variable sélectionnables dans le menu de clé du RedNet 6/D64R dans l'application RedNet Control sous « MADI Output Varispeed » : •...
- Page 12 RedNet 6 et RedNet D64R Opération de traction vers le haut et vers le bas RedNet 6/D64R est capable de fonctionner à un pourcentage de pull-up ou de pull-down spécifié, tel que sélectionné dans l'application Dante Controller. Lorsqu'il fonctionne en mode 64 canaux (c'est-à-dire sans vitesse variable), MADI n'est pas capable de fonctionner à...
- Page 13 RedNet Control reflétera l'état des unités RedNet présentes dans le système, présentant une image représentant chaque unité matérielle. Les captures d'écran ci-dessus montrent un RedNet 6 et un RedNet D64R, avec un signal présent sur chaque canal et une connexion réseau verrouillée avec les SRC désactivés.
- Page 14 État marche/arrêt. Source d'horloge RedNet Un seul peut être sélectionné à la fois : • Interne (RedNet 6/D64R est le leader du réseau mais fonctionne à partir de l'horloge interne) • Entrée Word Clock • Entrée MADI Terminaison d’entrée Word Clock Cochez l'option Activé/Désactivé.
- Page 15 RedNet 6 et RedNet D64R Convertisseurs de fréquence d'échantillonnage • Activer – Cocher l’option On/Off • Taux de sortie MADI – Un seul peut être sélectionné à tout moment. • Suivre Rx (taux et Varispeed) • Tarif unique (64/56) • Tarif Double (32/28) •...
- Page 16 RedNet 6 et RedNet D64R annexe Brochage des connecteurs Connecteur Ethernet Fiche Conducteurs CAT 5/6 Blanc + Orange Orange Blanc + Vert Bleu Blanc + Bleu Vert Blanc + Marron Marron...
- Page 17 (OM1) Multimode, indice gradué, noyau de 62,5 μm, gaine de 125 μm (OM2) Multimode, indice gradué, noyau de 50 μm, gaine de 125 μm OM1 adhère à AES10:2008 RedNet 6/D64R prend en charge OM2 si le périphérique tiers prend également en charge OM2. Connecteur Duplex SC...
- Page 18 RedNet 6 et RedNet D64R Indicateurs du panneau avant Alimentation [PSU A] LED verte. S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes Bloc d'alimentation B LED verte. S'allume lorsqu'une entrée CA est appliquée et que toutes les sorties CC sont présentes [D64R uniquement] Connecté...
- Page 19 Focusrite. Si un défaut de fabrication apparaît sur un produit dans les 36 mois suivant la date de l'achat initial, Focusrite veillera à ce que le produit soit réparé ou remplacé gratuitement.
