iTEMP TMT182B
Endress+Hauser
5
Raccordement électrique
ATTENTION
L
‣
Ne pas installer ni câbler l' a ppareil sous tension. Un non-respect de cette consigne peut
entraîner la destruction de composants électroniques.
‣
Laisser l' i nterface CDI libre. Un raccordement incorrect peut endommager l' é lectronique.
AVIS
Ne pas serrer les bornes à vis trop fort car cela risque d'endommager le transmetteur.
‣
Couple de serrage maximum = 1 Nm (³⁄₄ lbf ft).
5.1
Exigences relatives au raccordement
Un tournevis cruciforme est nécessaire au câblage du transmetteur pour tête de sonde avec
bornes à visser.
Procéder comme suit pour le câblage d' u n transmetteur pour tête de sonde monté :
1. Ouvrir le presse-étoupe et le couvercle du boîtier de la tête de raccordement ou du
boîtier de terrain.
2. Faire passer les câbles à travers l' o rifice du presse-étoupe.
3. Raccorder les câbles comme illustré dans → 13.
4. Resserrer le presse-étoupe et fermer le couvercle du boîtier.
Pour éviter des erreurs de raccordement, toujours suivre les instructions figurant au
chapitre "Contrôle du raccordement" avant de procéder à la mise en service !
5.2
Raccordement des câbles de capteur
RD
RD
WH
WH
3

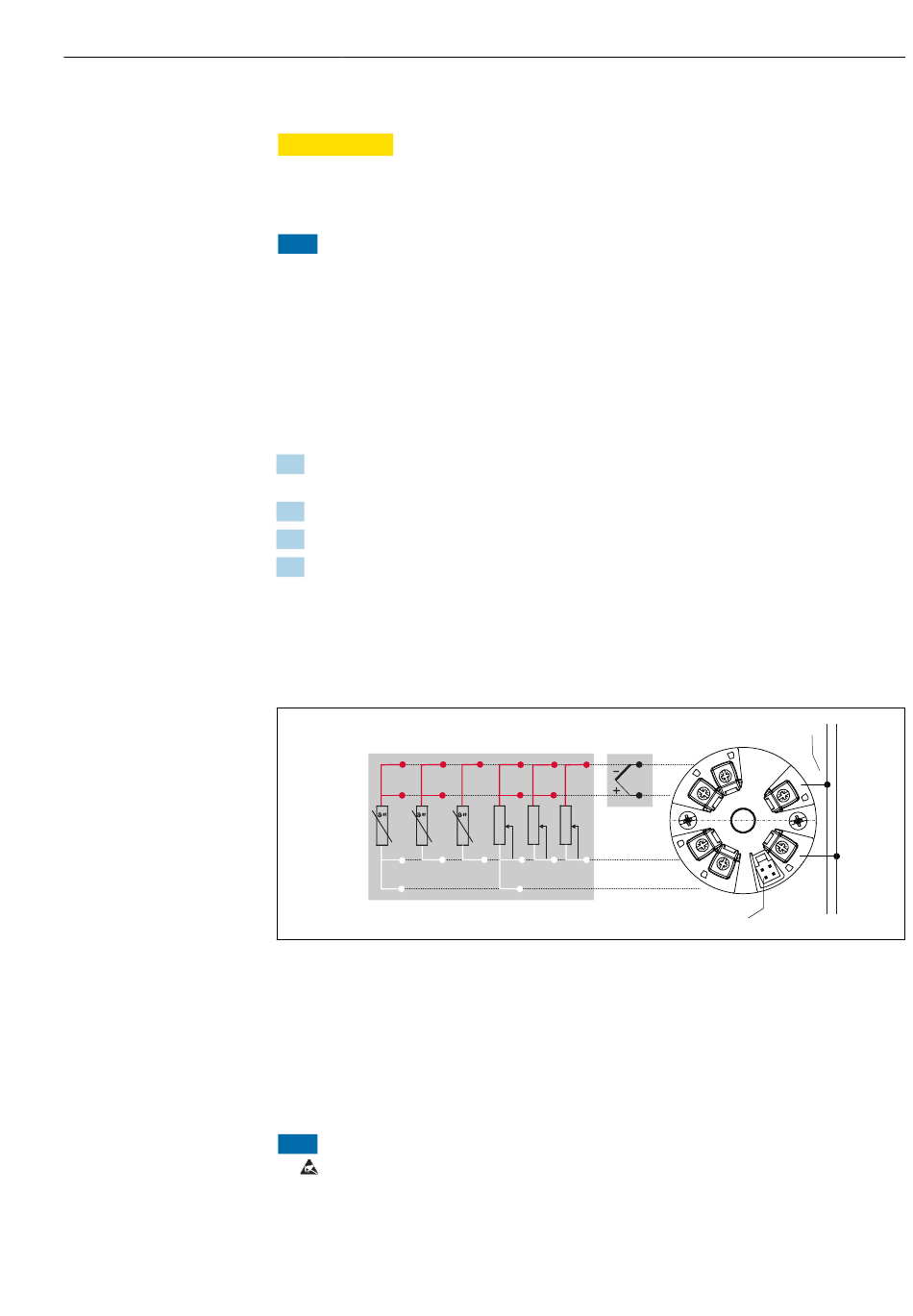

Affectation des bornes du transmetteur pour tête de sonde
1
Entrée capteur, RTD et Ω : 4, 3 et 2 fils
2
Entrée capteur, TC et mV
3
Interface CDI
4
Terminaison de bus et alimentation électrique
Une charge minimale de 250 Ω est nécessaire dans le circuit de signal pour utiliser le
transmetteur HART
®
via le protocole HART
AVIS
‣
ESD - décharge électrostatique. Protéger les bornes contre toute décharge
électrostatique. Un non-respect de cette consigne peut entraîner la destruction ou le
dysfonctionnement de composants électroniques.
1
2
®
(bornes 1 et 2).
Raccordement électrique
4
6
+
5
1+
2-
4
-
3
3
A0050636
13
