Page 1 ThinkSystem SR590 Guide de configuration Types de machine : 7X98 et 7X99...
Page 2 Avant d'utiliser le présent document et le produit associé, prenez connaissance des consignes et instructions de sécurité disponibles à l'adresse : http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html En outre, assurez-vous que vous avez pris connaissance des conditions générales de la garantie Lenovo associée à votre serveur, disponibles à l'adresse : http://datacentersupport.lenovo.com/warrantylookup Onzième édition (Décembre 2021)
Page 3 ....119 Liste de contrôle de configuration du serveur . . . Définir la connexion réseau pour Lenovo XClarity Controller ....119 Conseils d'installation .
Page 4 Index ....149 Contact du support ... . . 145 Annexe B. Marques ..147 ThinkSystem SR590 Guide de configuration...
Page 5 Identification de votre serveur Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, les informations telles que le type de machine et le numéro de série permettent aux techniciens du support d'identifier votre serveur et de vous apporter un service plus rapide.
Page 6 Scannez le code QR à l'aide d'un appareil mobile et d'une application de lecteur de code QR afin d'accéder rapidement au site Web de maintenance Lenovo de ce serveur. Ce site fournit des informations supplémentaires sur les vidéos de remplacement et d'installation de composants et du support pour les codes d'erreur du serveur.
Page 7 Ces caractéristiques vous permettent de personnaliser le matériel pour répondre à vos besoins d'aujourd'hui, tout en offrant des possibilités d'extension souples dans le futur. Votre serveur comprend les fonctions et technologies suivantes : • Lenovo XClarity Controller (XCC) Chapitre 1 Introduction...
Page 8 Remarque : Pour les clients situés en Chine continentale, un adaptateur de module TCM (Trusted Cryptographic Module) ou TPM 2.0 agréé par Lenovo (parfois appelé une carte fille) peut être pré-installé. • Grande capacité de stockage des données et fonction de remplacement à chaud Les modèles de serveur prennent en charge jusqu'à...
Page 9 • Connexion réseau de secours Le Lenovo XClarity Controller offre une fonction de basculement vers une connexion Ethernet de secours, et intègre l'application associée. Si la connexion Ethernet principale rencontre un problème, l'intégralité du trafic Ethernet associé est automatiquement redirigée vers la connexion Ethernet de secours en option.
Page 10 • Emplacements : 16 emplacements DIMM Pour la 2ème génération de processeurs évolutifs Intel ® Xeon ® (Intel ® Xeon ® Gen 2) : • Minimum : 8 Go • Maximum : – 1 To avec barrettes RDIMM ThinkSystem SR590 Guide de configuration...
Page 11 – DCPMMM 128 Go, 256 Go ou 512 Go • Emplacements : 16 emplacements DIMM Pour connaître la liste des barrettes DIMM prises en charge, voir : https://static.lenovo.com/us/en/serverproven/index.shtml Remarques : • La vitesse de fonctionnement et la capacité de mémoire totale dépendent du modèle du processeur et des paramètres UEFI.
Page 12 – Un connecteur VGA – Un connecteur réseau XClarity Controller – Un port série (disponible sur certains modèles) – Deux connecteurs USB 3.0 – Deux connecteurs Ethernet – Connecteurs Ethernet sur l'adaptateur LOM (disponibles sur certains modèles) ThinkSystem SR590 Guide de configuration...
Page 13 Tableau 1. Spécifications du serveur (suite) Spécification Description Adaptateurs RAID/HBA (selon • Adaptateurs HBA SAS/SATA le modèle) – Adaptateur de bus hôte ThinkSystem 430-8i SAS/SATA 12 Gbit – Adaptateur de bus hôte SAS/SATA ThinkSystem 430-16i 12 Go – Adaptateur de bus hôte ThinkSystem 430-8e SAS/SATA 12 Gbit –...
Page 14 Un ou deux blocs d'alimentation de secours remplaçables à chaud modèle) • Bloc d'alimentation en courant alternatif 550 watts 80 PLUS Platinum • Bloc d'alimentation en courant alternatif 750 watts 80 PLUS Platinum • Bloc d'alimentation en courant alternatif 750 watts 80 PLUS Titanium ThinkSystem SR590 Guide de configuration...
Page 15 Tableau 1. Spécifications du serveur (suite) Spécification Description Alimentation électrique • Onde sinusoïdale en entrée (50 - 60 Hz) requise • Tension en entrée (basse tension) : – Minimum : 100 V en courant alternatif – Maximum : 127 V en courant alternatif •...
Page 16 – ASHRAE classe A3 : 8 % à 85 % ; Point de rosée maximal : 24 °C (75 °F) – ASHRAE classe A4 : 8 % à 90 % ; Point de rosée maximal : 24 °C (75 °F) – Stockage ou transport : 8 % à 90 % • Contamination particulaire ThinkSystem SR590 Guide de configuration...
Page 17 En l'absence de seuils spécifiques définis dans le présent document, vous devez mettre en œuvre des pratiques permettant de maintenir des niveaux de particules et de gaz conformes aux réglementations sanitaires et de sécurité. Si Lenovo détermine que les niveaux de particules Chapitre 1...
Page 18 Lenovo peut, sous certaines conditions, mettre à disposition la réparation ou le remplacement des unités ou des composants lors de la mise en œuvre de mesures correctives appropriées, afin de réduire cette contamination environnementale.
Page 19 à jour du microprogramme. Adaptée aux contextes de gestion de serveur unique ou multiserveur. Interface • OneCLI : application CLI Boîte à outils Lenovo XClarity Essentials • Bootable Media Creator : application CLI, application GUI • UpdateXpress : application GUI Utilisation et téléchargements...
Page 20 Offres Série d’applications intégrant les fonctionnalités de gestion et de surveillance des serveurs physiques Lenovo avec le logiciel utilisé dans une infrastructure de déploiement donnée, par exemple VMware vCenter, Microsoft Admin Center ou Microsoft System Center, tout en délivrant une résilience supplémentaire au niveau des charges de travail.
Page 21 Lenovo Capacity Planner √ Remarques : 1. La plupart des options peuvent être mises à jour via les outils Lenovo. Cependant, certaines options, telles que le microprogramme GPU ou le microprogramme Omni-Path, nécessitent l'utilisation d'outils de fournisseur. 2. Les mises à jour de microprogramme sont limitées aux Lenovo XClarity Provisioning Manager, microprogramme BMC et mises à...
Page 22 ThinkSystem SR590 Guide de configuration...
Page 23 Vue avant des modèles de serveur équipés de baies d'unité 2,5 pouces Figure 4. Vue avant des modèles de serveur équipés de huit baies d'unité 2,5 pouces (0-7) Figure 5. Vue avant des modèles de serveur équipés de seize baies d'unité 2,5 pouces (0–15) © Copyright Lenovo 2017, 2021...
Page 24 Vert clignotant L'unité est activé. Étiquette amovible L'étiquette d'accès réseau Lenovo XClarity Controller du serveur se trouve sur le côté supérieur de l'étiquette amovible. Bloc d'E-S avant Pour plus d’informations sur les commandes, connecteurs et voyants d’état du bloc d’E-S avant, voir «...
Page 25 Vue avant des modèles de serveur équipés de baies d'unité 3,5 pouces Figure 6. Vue avant des modèles de serveur équipés de huit baies d'unité 3,5 pouces (0–7) Figure 7. Vue avant des modèles de serveur équipés de douze baies d'unité 3,5 pouces (0–11) Tableau 4.
Page 26 « Bloc d'E-S avant » à la page Étiquette amovible L'étiquette d'accès réseau Lenovo XClarity Controller du serveur se trouve sur le côté supérieur de l'étiquette amovible. Connecteur VGA (en option) Permet de connecter un écran hautes performances, un écran Direct Drive ou tout autre périphérique utilisant un connecteur VGA.
Page 27 • Si le connecteur est défini pour les deux fonctions, vous pouvez appuyer sur le bouton ID du système pendant trois secondes pour basculer entre les deux fonctions. Pour obtenir plus d’informations, voir « Définir la connexion réseau pour Lenovo XClarity Controller » à la page 119.
Page 28 Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour changer l'état des voyants ID système afin d'aider à localiser visuellement le serveur parmi d'autres serveurs.
Page 29 Couleur Description Action État Allumé Jaune Une erreur a été détectée sur le serveur. Consultez le journal des événements pour Une ou plusieurs des erreurs suivantes déterminer la cause spécifique de l'erreur. peuvent en être la cause : Pour plus d’informations sur le dépannage, voir Chapitre 5 «...
Page 30 Remarques : • Votre serveur prend en charge l'emplacement PCIe 5 lorsque deux processeurs sont installés. • L'emplacement PCIe 6 ne prend pas en charge les adaptateurs PCIe avec des connecteurs HD mini SAS externes. ThinkSystem SR590 Guide de configuration...
Page 31 • Utilisez uniquement les adaptateurs PCIe fournis par Lenovo. Lenovo n'accorde aucune garantie concernant les produits ou services non Lenovo. Pour connaître la liste des adaptateurs PCIe pris en charge, voir https://static.lenovo.com/us/en/serverproven/index.shtml • Lors de l'installation de connecteurs Ethernet RJ-45, respectez la séquence d'installation suivante : Tableau 7.
Page 32 La figure suivante présente les voyants sur la vue arrière des modèles de serveur sans l'assemblage d'unité remplaçable à chaud arrière. La voyants sur la vue arrière des modèles de serveur avec l'assemblage d'unité remplaçable à chaud arrière sont identiques. ThinkSystem SR590 Guide de configuration...
Page 33 Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour changer l'état des voyants ID système afin d'aider à localiser visuellement le serveur parmi d'autres serveurs.
Page 34 Si le serveur est sous tension mais que le voyant d'état de sortie est éteint, remplacez le bloc d'alimentation. Voyant d'erreur • Jaune : Le bloc d’alimentation est défaillant. Pour résoudre le problème, remplacez le bloc du bloc d'alimentation. d'alimentation • Éteint : Le bloc d'alimentation fonctionne normalement ThinkSystem SR590 Guide de configuration...
Page 35 Composants de la carte mère La figure de cette section présente l’emplacement des composants sur la carte mère. Figure 13. Composants de la carte mère Tableau 9. Composants sur la carte mère Emplacement 2 carte mezzanine Connecteur du module de port série Emplacement PCIe 4 Emplacement 1 carte mezzanine Connecteur d'adaptateur LOM...
Page 36 Connecteur NVMe 2–3 Connecteur NVMe 0–1 Connecteur 1 du bloc d'alimentation Connecteur SATA 4-7 Connecteur SATA 0-3 Emplacement de module M.2 (Emplacement SATA/ PCIe 7) Remarques : • Trusted Cryptography Module • Trusted Platform Module ThinkSystem SR590 Guide de configuration...
Page 37 Voyants de la carte mère La figure de cette section présente l’emplacement des voyants sur la carte mère. Figure 14. Voyants de la carte mère Voyant d’erreur système Voyant d’ID système Voyant de présence XClarity Controller Voyants d'erreur DIMM Voyants d'erreur des ventilateurs système Voyant d'alimentation système Chapitre 2 Composants serveur...
Page 38 Si vous ne le faites pas, le retrait des câbles endommagera les connecteurs de câble de la carte mère, qui sont fragiles. S’ils sont endommagés, vous devrez peut-être remplacer la carte mère. ThinkSystem SR590 Guide de configuration...
Page 39 Connecteur VGA Cette section décrit le cheminement des câbles pour le connecteur VGA sur le taquet d'armoire gauche. Remarque : Le connecteur VGA est disponible sur certains modèles uniquement. Figure 15. Cheminement des câbles du connecteur VGA À Câble VGA sur le taquet gauche de l'armoire Connecteur VGA avant sur la carte mère Chapitre 2 Composants serveur...
Page 40 Figure 16. Cheminement des câbles pour le bloc d'E-S avant sur le châssis À Câble du panneau d'information opérateur Connecteur du panneau d'information opérateur sur la carte mère Câble USB avant Connecteur USB avant sur la carte mère ThinkSystem SR590 Guide de configuration...
Page 41 Bloc d'E-S avant sur le taquet d'armoire droit Figure 17. Cheminement des câbles pour le bloc d'E-S avant sur le taquet d'armoire droit À Câble du bloc d'E-S avant Connecteur du panneau d'information opérateur et connecteur USB avant sur la carte mère Chapitre 2 Composants serveur...
Page 42 « Modèles de serveur avec seize unités 2,5 pouces » à la page 42 • « Modèles de serveur avec huit unités 3,5 pouces » à la page 46 • « Modèles de serveur avec douze unités 3,5 pouces » à la page 48 ThinkSystem SR590 Guide de configuration...
Page 43 Modèles de serveur avec huit unités 2,5 pouces Cette section décrit le cheminement des câbles pour les modèles de serveur dotés de huit unités 2,5 pouces. Modèle de serveur : huit unités SAS/SATA 2,5 pouces, un adaptateur RAID/HBA 8i Remarque : L'illustration suivante repose sur le scénario dans lequel l'adaptateur RAID/HBA est installé dans l'emplacement PCIe 4 sur la carte mère.
Page 44 PCIe 4 sur la carte mère. Si un module de port série est installé dans l'emplacement PCIe 4, l'adaptateur RAID/HBA sera installé dans l'emplacement PCIe 1 sur la carte mezzanine 1. Dans les deux scénarios, les connexions des câbles sont identiques. ThinkSystem SR590 Guide de configuration...
Page 45 Figure 19. Cheminement des câbles pour modèles de serveur avec quatre unités SAS/SATA 2,5 pouces, quatre unités SAS/SATA/NVMe 2,5 pouces et un adaptateur RAID/HBA 8i Câble À Cordon Connecteur d'alimentation sur le fond de Connecteur d'alimentation du fond panier 1 d'alimentation panier sur la carte mère...
Page 46 Cordon d’interface SAS pour Connecteurs SAS 0 et SAS 1 sur le fond Adaptateur RAID/HBA installé dans fond de panier 1* de panier 1 l’emplacement PCIe 4 : • Gen 3 : C0C1 • Gen 4 : C0 ThinkSystem SR590 Guide de configuration...
Page 47 Câble À Cordon d'alimentation pour Connecteur d'alimentation sur le fond Connecteur d'alimentation du fond fond de panier 2 de panier 2 panier 2 sur la carte mère Cordon d’interface SAS pour Connecteurs SAS 0 et SAS 1 sur le fond Adaptateur RAID/HBA installé...
Page 48 PCIe 4 sur la carte mère. Si un module de port série est installé dans l'emplacement PCIe 4, l'adaptateur RAID/HBA sera installé dans l'emplacement PCIe 1 sur la carte mezzanine 1. Dans les deux scénarios, les connexions des câbles sont identiques. ThinkSystem SR590 Guide de configuration...
Page 49 Figure 22. Cheminement des câbles pour modèles de serveur avec douze unités SAS/SATA 2,5 pouces, quatre unités SAS/SATA/NVMe 2,5 pouces et un adaptateur RAID/HBA 16i Câble À Cordon d'alimentation pour fond Connecteur d'alimentation sur fond de Connecteur d'alimentation du fond de panier 1 panier 1 panier 1 sur la carte mère...
Page 50 PCIe 4, l'adaptateur RAID/HBA sera installé dans l'emplacement PCIe 1 sur la carte mezzanine 1. Dans les deux scénarios, les connexions des câbles sont identiques. Figure 23. Cheminement des câbles pour modèles de serveur avec huit unités remplaçables à chaud 3,5 pouces et un adaptateur RAID/HBA 8i ThinkSystem SR590 Guide de configuration...
Page 51 Câble À Cordon d'alimentation Connecteur d'alimentation sur le fond de Connecteur d'alimentation du fond panier panier 1 sur la carte mère Cordon d’interface SAS* Connecteurs SAS 0 et SAS 1 sur le fond Adaptateur HBA/RAID : de panier • Gen 3 : C0C1 •...
Page 52 • Emplacement PCIe 1 sur la carte mezzanine 1 si aucun assemblage d'unité remplaçable à chaud arrière n'est installé • Emplacement PCIe 6 sur la carte mezzanine 2 si un assemblage d'unité remplaçable à chaud arrière est installé Dans les deux scénarios, les connexions des câbles sont identiques. ThinkSystem SR590 Guide de configuration...
Page 53 • Gen 3 : C0C1C2 • Gen 4 : C0C1 Remarque : *Lorsque l’adaptateur RAID/HBA Gen 4 est installé, assurez-vous d’utiliser le câble de signal SAS Gen 4 (kit de câbles ThinkSystem SR590/SR650 3,5 pouces SAS/SATA/AnyBay 12 baies X40 RAID). Chapitre 2 Composants serveur...
Page 54 • Gen 3 : C0C1 • Gen 4 : C0 Cordon d'interface Connecteurs NVMe 0, NVMe 1, NVMe 2 et Connecteurs NVMe 0–1 et 2–3 sur la carte NVMe NVMe 3 sur le fond de panier mère ThinkSystem SR590 Guide de configuration...
Page 55 Remarque : *Lorsque l’adaptateur RAID/HBA Gen 4 est installé, assurez-vous d’utiliser le câble de signal SAS Gen 4 (kit de câbles RAID X40 8 baies SAS/SATA 3,5 pouces ThinkSystem SR550/SR590/SR650). Modèle de serveur : huit unités SAS/SATA 3,5 pouces, quatre unités SAS/SATA/NVMe 3,5 pouces, un adaptateur RAID/HBA 16i Remarques : L'illustration suivante repose sur le scénario dans lequel l'adaptateur RAID/HBA est installé...
Page 56 NVMe 3 sur le fond de panier mère Remarque : *Lorsque l’adaptateur RAID/HBA Gen 4 est installé, assurez-vous d’utiliser le câble de signal SAS Gen 4 (kit de câbles ThinkSystem SR590/SR650 3,5 pouces SAS/SATA/AnyBay 12 baies X40 RAID). ThinkSystem SR590 Guide de configuration...
Page 57 Pour plus d'informations sur la commande de pièces affichées dans la Figure 28 « Composants serveur » à la page 53 http://datacentersupport.lenovo.com/us/en/products/servers/thinksystem/sr590/7x98/parts Remarque : Selon le modèle, il est possible que votre serveur diffère légèrement de l'illustration suivante. Certains des composants peuvent ne pas être disponibles sur votre serveur.
Page 58 • Unité remplaçable par l'utilisateur (CRU) de niveau 1 : La réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l'utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d'installation vous seront facturés.
Page 59 Tableau 10. Liste des pièces (suite) Index Description CRU de CRU de Consom- (Field niveau 1 niveau 2 mables et Repla- compo- ceable sants Unit) structu- rels Taquet d'armoire gauche, avec connecteur VGA √ Taquet d'armoire droit, sans bloc d'E-S avant √...
Page 60 • Les cordons d'alimentation autorisés dans une région ou un pays particulier ne sont généralement disponibles que dans cette région ou dans ce pays. ThinkSystem SR590 Guide de configuration...
Page 61 Confirmez que le matériel du serveur a été correctement installé. Pour plus d'informations, voir Validation de la configuration du serveur. 3. Configurez le système. a. Connectez Lenovo XClarity Controller au réseau de gestion. Pour plus d'informations, voir Définir la connexion réseau pour Lenovo XClarity Controller.
Page 62 Vous serez ainsi en mesure de résoudre les incidents connus et d'optimiser les performances de votre serveur. Accédez à pour télécharger les mises à jour de ThinkSystem SR590 Pilotes et logiciels microprogramme correspondant à votre serveur. Important : Certaines solutions de cluster nécessitent des niveaux de code spécifiques ou des mises à...
Page 63 62368-1 et IEC 60950-1, la norme pour la sécurité des équipements électroniques dans le domaine de l'audio/vidéo, de la technologie des informations et des technologies de communication. Lenovo suppose que vous êtes habilité à effectuer la maintenance du matériel et formé à l'identification des risques dans les produits présentant des niveaux de courant électrique.
Page 64 Cliquez sur l'onglet Alimentation pour afficher tous les cordons d'alimentation. • Vérifiez que la couche isolante n'est pas effilochée, ni déchirée. 3. Vérifiez l'absence de modifications non agréées par Lenovo. Étudiez avec soin le niveau de sécurité des modifications non agréées par Lenovo.
Page 65 • Tous les connecteurs de processeur doivent être munis d'un cache ou d'un processeur-dissipateur thermique. • Si plusieurs processeurs sont installés, il convient de respecter rigoureusement les règles de peuplement de ventilateur pour chaque serveur. Intervention à l'intérieur d'un serveur sous tension Instructions pour intervenir à...
Page 66 Instructions » à la page 58 Pour retirer le panneau de sécurité, procédez comme suit : Visionnez la procédure. Une vidéo du processus de retrait est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ • Youku : http://list.youku.com/albumlist/show/id_51276393 ThinkSystem SR590 Guide de configuration...
Page 67 Etape 1. Utilisez la clé pour déverrouiller le panneau de sécurité en position ouverte. Figure 29. Déverrouillage du panneau de sécurité Etape 2. Appuyez sur le taquet de déverrouillage et faites pivoter le panneau de sécurité vers l'extérieur afin de l'extraire du châssis. Figure 30.
Page 68 Pour retirer le carter supérieur, procédez comme suit : Visionnez la procédure. Une vidéo du processus de retrait est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ • Youku : http://list.youku.com/albumlist/show/id_51276393 Figure 31. Retrait du carter supérieur ThinkSystem SR590 Guide de configuration...
Page 69 Etape 1. Utilisez un tournevis pour placer le dispositif de verrouillage du carter en position déverrouillée comme indiqué. Etape 2. Appuyez sur le bouton de déverrouillage du loquet du couvercle, puis ouvrez-le complètement. Etape 3. Faites glisser le carter supérieur vers l'arrière jusqu'à ce qu'il soit désengagé du châssis. Ensuite, soulevez le carter supérieur pour le retirer du châssis et placez-le sur une surface propre et plane.
Page 70 » à la page 61 Pour retirer le boîtier du ventilateur système, procédez comme suit : Visionnez la procédure. Une vidéo du processus de retrait est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ • Youku : http://list.youku.com/albumlist/show/id_51276393 ThinkSystem SR590 Guide de configuration...
Page 71 . Tous les processeurs sur le carte mère doivent être du static.lenovo.com/us/en/serverproven/index.shtml même type, avoir la même vitesse, le même nombre de cœurs et la même fréquence. • Avant d'installer un nouveau module de processeur-dissipateur thermique ou un processeur de remplacement, mettez à...
Page 72 Etape 1. Retirez le cache du socket de processeur, si installé sur le socket du processeur, en plaçant vos doigts dans les demi-cercles situés à chaque extrémité du cache et en soulevant ce dernier de la carte mère. Etape 2. Installez le module de processeur-dissipateur thermique sur la carte mère. ThinkSystem SR590 Guide de configuration...
Page 73 103. Remarque : Le kit d'option du processeur Cascade Lake n’est pas fourni avec un ventilateur système. Si vous installez un processeur Cascade Lake, assurez-vous d’avoir commandé le ThinkSystem SR590 FAN Option Kit et de l'avoir installé. 2. Si vous devez installer des modules de mémoire, installez-les. Pour plus d'informations, voir «...
Page 74 élevée. Pour installer un module de mémoire, procédez comme suit : Visionnez la procédure. Une vidéo du processus d'installation est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ • Youku : http://list.youku.com/albumlist/show/id_51276393 ThinkSystem SR590 Guide de configuration...
Page 75 Figure 35. Installation du module de mémoire Remarque : Un module DCPMM est légèrement différent d'une barrette DIMM DRAM dans l’illustration, mais la méthode d’installation est la même. Etape 1. Ouvrez les pattes de retenue situées à chaque extrémité de l'emplacement de mémoire. Attention : Pour ne pas casser les pattes de retenue ou endommager les emplacements de mémoire, ouvrez et fermez les pattes avec précaution.
Page 76 • Le numéro de référence doit être identique pour tous les modules DCPMM qui sont installés. • Toutes les barrettes DRAM DIMM installées doivent être du même type, rang et capacité, avec une capacité minimale de 16 Go. Il est recommandé d’utiliser des barrettes Lenovo DRAM DIMM avec le même numéro de référence.
Page 77 Remarque : Si un ou plusieurs DCPMM sont sécurisés à l'aide d'une phrase passe, assurez-vous que la sécurité de chaque unité est désactivée avant de procéder à un effacement sécurisé. En cas de perte ou d'oubli de la phrase passe, contactez le service Lenovo. 7. Suivez la combinaison de l’emplacement dans «...
Page 78 « Mode indépendant » à la page 75 • « Mode de mise en miroir » à la page 76 • « Mode de mise en réserve mémoire par rang » à la page 77 ThinkSystem SR590 Guide de configuration...
Page 79 Remarque : S'il y a trois barrettes DIMM identiques à installer pour CPU1, et que ces trois barrettes DIMM portent le même numéro de référence Lenovo, installez les barrettes DIMM dans les emplacements 1, 2 et 3. Tableau 11. Ordre de remplissage de la mémoire.
Page 80 Remarque : Toutes les barrettes DIMM à installer doivent être du même type, avec la même capacité, la même fréquence, la même tension et le même rang. Mode de mise en miroir mémoire avec un processeur Tableau 13. Ordre de remplissage de la mémoire. Total Processeur 1 Total barret- barrettes DIMM DIMM ThinkSystem SR590 Guide de configuration...
Page 81 Mode de mise en miroir mémoire avec deux processeurs Tableau 14. Ordre de remplissage de la mémoire. Total Processeur 2 Processeur 1 Total barret- barret- DIMM DIMM Mode de mise en réserve mémoire par rang En mode de mise en réserve mémoire par rang, un rang de barrettes DIMM sert de rang de secours pour les autres rangs d'un même canal.
Page 82 Mode de mise en réserve mémoire par rang avec deux processeurs Tableau 16. Ordre de remplissage de la mémoire. Total Processeur 2 Processeur 1 Total barrettes barrettes DIMM DIMM ThinkSystem SR590 Guide de configuration...
Page 83 – Autres : les autres processeurs prenant en charge les DCPMM (par exemple : Intel Xeon Gold 5222) En outre, vous bénéficiez d'un configurateur de mémoire, qui est disponible sur le site suivant : http://1config.lenovo.com/#/memory_configuration Mode App Direct Dans ce mode, les modules DCPMM servent de ressources de mémoire indépendantes et persistantes directement accessibles par des applications spécifiques et les DRAM DIMM agissent en tant que mémoire...
Page 84 DCPMM de 256 Go DCPMM de 512 Go processeurs DCPMM DIMM √ √ √ √ √ √ √ √ √ Autre √ √ √ √ √ √ √ √ √ Autre √ √ √ √ √ √ ThinkSystem SR590 Guide de configuration...
Page 85 Tableau 20. Capacité DCPMM prise en charge dans le mode App Direct avec deux processeurs (suite) √ √ Autre Remarque : Pour installer quatre modules DCPMM 512 Go, vérifiez que l'enveloppe thermique (TDP) du processeur est inférieure ou égale à 125 watts. Mode mémoire mixte Dans ce mode, un pourcentage de la capacité...
Page 86 √ √ √ Autre Remarques : 1. Pour les modules DCPMM 256 Go, utilisez les barrettes RDIMM 16 Go. 2. Pour les modules DCPMM 512 Go, utilisez les barrettes RDIMM 16 Go ou 32 Go. ThinkSystem SR590 Guide de configuration...
Page 87 Mode mémoire avec deux processeurs Tableau 27. Ordre de remplissage de la mémoire dans le mode mémoire avec deux processeurs D : BARRETTES DRAM DIMM ; barrettes RDIMM 16 Go ou 32 Go prises en charge P : DC Persistent Memory Module (DCPMM) Processeur 2 Processeur 1 Configuration...
Page 88 à la position verticale et alignez les trous du fond de panier sur les taquets du châssis, puis appuyez sur le fond de panier pour le fixer place. Les pattes de déverrouillage fixent le fond de panier. Figure 37. Installation d'un fond de panier d'unité 2,5 pouces ThinkSystem SR590 Guide de configuration...
Page 89 Etape 4. Appliquez des étiquettes de baie d'unité en fonction du type des fonds de panier installés. Plusieurs étiquettes de baie d'unité sont fournies avec chaque type de fond de panier d'unité pris en charge : • 4–7 Appliquez cette étiquette aux baies d'unité 4 à 7 si un fond de panier SATA/SAS est installé dans les baies d'unité...
Page 90 Etape 3. Faites pivoter le fond de panier en position verticale afin de vous assurer que les quatre crochets sur le châssis passent par les trous correspondants dans le fond de panier. Ensuite, faites glisser le nouveau fond de panier comme indiqué jusqu'à ce qu'elle soit correctement en place. ThinkSystem SR590 Guide de configuration...
Page 91 Etape 4. Appliquez l'étiquette de baie d'unité en fonction du type de fond de panier installé. L'étiquette de baie d'unité est fournie avec chaque type de fond de panier d'unité pris en charge : • 0–7 Appliquez cette étiquette au châssis si un fond de panier à 8 baies est installé. •...
Page 92 à l'arrière du châssis. Appuyez ensuite avec précaution sur le bloc d'unités remplaçables à chaud arrière jusqu'à ce qu'il soit bien installé dans le châssis. Figure 41. Installation du bloc d'unités remplaçables à chaud arrière ThinkSystem SR590 Guide de configuration...
Page 93 Etape 2. Connectez le cordon d'interface du bloc d'unités remplaçables à chaud arrière à l'adaptateur RAID. Figure 42. Cheminement des câbles du bloc d'unités remplaçables à chaud arrière Après avoir installé le bloc d'unités remplaçables à chaud arrière, vous pouvez installer les unité remplaçable à...
Page 94 Visionnez la procédure. Une vidéo du processus d'installation est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ • Youku : http://list.youku.com/albumlist/show/id_51276393 Figure 44. Installation d'une unité M.2 Etape 1. Insérez l'unité M.2 à un angle de 30 degrés environ dans le connecteur. ThinkSystem SR590 Guide de configuration...
Page 95 Remarque : Si votre fond de panier M.2 prend en charge deux unités M.2, insérez les unités M.2 dans les connecteurs des deux côtés. Etape 2. Faites pivoter l'unité M.2 vers le bas jusqu'à ce que l'encoche accroche le bord de la patte Etape 3.
Page 96 Pour les modèles de serveur avec douze unités remplaçables à chaud 3,5 pouces, si vous installez l'unité M.2 480 Go, installez la grille d'aération de l'unité M.2 pour assurer une ventilation appropriée. Figure 47. Installation de la grille d'aération de l'unité M.2 ThinkSystem SR590 Guide de configuration...
Page 97 Ajustement du dispositif de retenue sur le fond de panier M.2 Les informations ci-après vous indiquent comment ajuster le crochet de retenue sur le fond de panier M.2. « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour D'installation »...
Page 98 • L'emplacement PCIe 6 ne prend pas en charge les adaptateurs PCIe avec des connecteurs HD mini SAS externes. • Utilisez uniquement les adaptateurs PCIe fournis par Lenovo. Lenovo n'accorde aucune garantie concernant les produits ou services non Lenovo. Pour connaître la liste des adaptateurs PCIe pris en charge, voir https://static.lenovo.com/us/en/serverproven/index.shtml •...
Page 99 Etape 1. Alignez l'adaptateur PCIe avec l'emplacement PCIe sur la carte mezzanine. Appuyez ensuite avec précaution sur l'adaptateur PCIe dans l'emplacement jusqu'à ce qu'il soit correctement positionné dans son emplacement et que son support soit maintenu. Figure 49. Installation d'un adaptateur PCIe Remarque : Manipulez avec précaution l'adaptateur PCIe en le tenant par les bords.
Page 100 Après l'installation de l'adaptateur PCIe sur l'assemblage de cartes mezzanines : 1. Connectez les câbles à l'adaptateur PCIe. Pour plus d'informations, voir « Cheminement interne des câbles » à la page 2. Pour installer l'assemblage de cartes mezzanines sur le châssis, procédez comme suit : ThinkSystem SR590 Guide de configuration...
Page 101 • Pour installer l'assemblage de cartes mezzanines 1, alignez le goujon de montage de la carte mère sur l'orifice correspondant du support de carte mezzanine. Pendant ce temps, alignez l'arrière de l'assemblage de cartes mezzanines 1 sur les glissières correspondantes situées à l'arrière du châssis. Appuyez ensuite avec précaution sur l'assemblage de cartes mezzanines 1 jusqu'à...
Page 102 • Selon le type spécifique de votre adaptateur PCIe, il est possible qu'il diffère de l'illustration présentée dans cette rubrique. • Utilisez la documentation fournie avec l'adaptateur PCIe et suivez les instructions qu'elle contient en plus des instructions de cette rubrique. Avant d'installer l'adaptateur PCIe sur la carte mère : ThinkSystem SR590 Guide de configuration...
Page 103 1. Mettez l'emballage anti-statique contenant le nouvel adaptateur PCIeen contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouvel adaptateur PCIe et posez-le sur une surface anti-statique. 2. Si le nouvel adaptateur PCIe est installé avec un support pleine hauteur, remplacez le support pleine hauteur par le support extra-plat en procédant comme suit : a.
Page 104 Etape 3. Poussez l'adaptateur LOM comme indiqué, pour l'insérer dans le connecteur sur la carte mère. Etape 4. Serrez la vis de moletée pour bien fixer l'adaptateur LOM. Installation du module de port série Les informations suivantes vous indiquent comment installer le module de port série. ThinkSystem SR590 Guide de configuration...
Page 105 « Lire les « ATTENTION : « Éteignez le instructions Dispositif sensible à l'électricité serveur pour D'installation » à la statique cette tâche » page 58 Reliez le module à la terre avant à la page 117 ouverture » à la page 61 Avant d'installer le module de port série : 1.
Page 106 électrostatique. Pour installer le boîtier de ventilateur système, procédez comme suit : Visionnez la procédure. Une vidéo du processus d'installation est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ • Youku : http://list.youku.com/albumlist/show/id_51276393 ThinkSystem SR590 Guide de configuration...
Page 107 Etape 1. Alignez les deux côtés gauche et droit du boîtier de ventilateur système avec les supports de montage correspondants sur le châssis. Enfoncez ensuite le boîtier de ventilateur système dans le châssis. Assurez-vous que le boîtier de ventilateur système est fixé avec les supports de montage sur les deux côtés.
Page 108 Insérez le ventilateur dans le support et poussez-le au- dessus du ventilateur afin de vous assurer que le ventilateur est bien installé. Remarque : Pour une ventilation correcte, l'air doit circuler de l'avant vers l'arrière du serveur. ThinkSystem SR590 Guide de configuration...
Page 109 • Vérifiez que les périphériques que vous installez sont pris en charge. Pour obtenir la liste des périphériques en option pris en charge par le serveur, rendez-vous sur le site https://static.lenovo.com/us/en/serverproven/index.shtml Remarques : • Vérifiez que les deux blocs d'alimentation installés sur le serveur ont la même puissance.
Page 110 EQUIPMENT IS POWERED ON WITH DC SUPPLY (hot-plugging). Otherwise you may damage the equipment and result in data loss, the damages and losses result from incorrect operation of the equipment will not be covered by the manufacturers’ warranty. ThinkSystem SR590 Guide de configuration...
Page 111 S035 ATTENTION : N'ouvrez jamais un bloc d'alimentation ou tout autre élément sur lequel cette étiquette est apposée. Des niveaux dangereux de tension, courant et électricité sont présents dans les composants qui portent cette étiquette. Aucune pièce de ces composants n'est réparable. Si vous pensez qu'ils peuvent être à...
Page 112 Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu'elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux. S017 ATTENTION : ThinkSystem SR590 Guide de configuration...
Page 113 Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps. Avant d'installer la grille d'aération : 1. Assurez-vous de n'avoir pas oublié d'outils ou de vis à l'intérieur du serveur. 2. Assurez-vous que tous les composants ont été remontés correctement. 3.
Page 114 Etape 1. Appuyez doucement sur la patte de la grille d'aération et maintenez-la comme indiqué, puis insérez le module de supercondensateur RAID dans le support sur la grille d'aération. Figure 62. Installation du module de supercondensateur RAID ThinkSystem SR590 Guide de configuration...
Page 115 Etape 2. Connectez le module de supercondensateur RAID à un adaptateur RAID à l'aide de la rallonge fournie avec le module de supercondensateur RAID. Figure 63. Branchement du module de supercondensateur RAID sur l'adaptateur RAID Installation du carter supérieur Les informations suivantes vous indiquent comment installer le carter supérieur. «...
Page 116 Les paragraphes suivants décrivent les types d'unité prises en charge par votre serveur et contiennent d'autres informations que vous devez prendre en compte avant d'installer une unité et de la placer sur une surface antistatique. • Selon le modèle, votre serveur prend en charge les types d'unités suivants : ThinkSystem SR590 Guide de configuration...
Page 117 – Unité de disque dur SAS/SATA Pour connaître la liste des unités prises en charge, voir : https://static.lenovo.com/us/en/serverproven/index.shtml • Les baies d'unité sont numérotées pour indiquer l'ordre d'installation (en partant de « 0 »). Suivez l'ordre d'installation lorsque vous installez une unité. Pour plus d'informations, voir «...
Page 118 Ensuite, déballez la nouvelle unité et posez-la sur une surface antistatique. Pour installer une unité remplaçable à chaud, procédez comme suit : Visionnez la procédure. Une vidéo du processus d'installation est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ • Youku : http://list.youku.com/albumlist/show/id_51276393 ThinkSystem SR590 Guide de configuration...
Page 119 • Pour connaître la liste des unités prises en charge, voir https://static.lenovo.com/us/en/serverproven/ index.shtml • Les baies d'unité sont numérotées pour indiquer l'ordre d'installation (en partant de « 0 »). Suivez l'ordre d'installation lorsque vous installez une unité.
Page 120 Pour installer une unité à remplacement standard, procédez comme suit : Visionnez la procédure. Une vidéo du processus d'installation est disponible : • Youtube : https://www.youtube.com/playlist?list=PLYV5R7hVcs-CWR-jaBNs-3tuilrybHfUJ • Youku : http://list.youku.com/albumlist/show/id_51276393 Figure 71. Installation d'une unité à remplacement standard ThinkSystem SR590 Guide de configuration...
Page 121 Une fois le serveur sous tension, vérifiez que les voyants sont allumés et qu’ils sont verts. Mise hors tension du serveur Le serveur reste en état de veille lorsqu’il est connecté à une source d’alimentation, ce qui permet au Lenovo XClarity Controller de répondre aux demandes distantes de mise sous tension. Pour couper l'alimentation du serveur (voyant d'état d'alimentation éteint), vous devez déconnecter tous les câbles d'alimentation.
Page 122 Pour mettre le serveur en état de veille (le voyant d'état d'alimentation clignote une fois par seconde) : Remarque : Le module Lenovo XClarity Controller peut mettre le serveur en veille dans le cadre d’une réponse automatique à une erreur système critique.
Page 123 Pour pouvoir accéder à Lenovo XClarity Controller via votre réseau, vous devez d’abord spécifier comment Lenovo XClarity Controller doit se connecter au réseau. Selon la façon dont la connexion réseau est mise en place, vous devrez peut-être indiquer également une adresse IP statique.
Page 124 • Mise à jour hors bande. L’installation ou mise à jour est effectuée par le Lenovo XClarity Controller qui collecte la mise à jour puis la dirige vers le sous-système ou le périphérique cible. Les mises à jour hors bande n’ont pas de dépendance sur un système d’exploitation qui s’exécute sur l’unité...
Page 125 Remarque : Les paramètres UEFI du serveur pour la mémoire ROM en option doivent être définis sur Automatique ou UEFI afin de mettre à jour le microprogramme à l'aide de Lenovo XClarity Administrator ou Lenovo XClarity Essentials. Pour plus d’informations, voir l’astuce suivante : https://datacentersupport.lenovo.com/us/en/solutions/ht506118...
Page 126 Remarques : 1. Pour les mises à jour du microprogramme d’E-S. 2. Pour les mises à jour du microprogramme du BMC et de l’UEFI. ThinkSystem SR590 Guide de configuration...
Page 127 Lenovo XClarity Essentials OneCLI est une collection d’applications de ligne de commande qui peut être utilisée pour gérer les serveurs Lenovo. Son application de mise à jour peut être utilisée pour mettre à jour le microprogramme et les pilotes de périphérique de vos serveurs. La mise à jour peut être effectuée dans le système d’exploitation hôte du serveur (en bande) ou à...
Page 128 • Lenovo XClarity Administrator Si vous gérez plusieurs serveurs à l’aide de Lenovo XClarity Administrator, vous pouvez mettre à jour le microprogramme pour tous les serveurs gérés via cette interface. La gestion du microprogramme est simplifiée grâce à l’affectation de stratégies de conformité du microprogramme aux nœuds finaux gérés.
Page 129 Lorsque les modèles de serveur sont mis à jour, les modifications sont automatiquement déployées sur les serveurs concernés. Des détails spécifiques sur la mise à jour du microprogramme à l'aide de Lenovo XClarity Administrator sont disponibles à l'adresse : http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/server_configuring.html...
Page 130 Remarque : Si l’interface basée sur le texte de l’utilitaire Setup Utility s'ouvre au lieu de LXPM, accédez à Paramètres système ➙ <F1> Contrôle de démarrage et sélectionnez Suite d’outils. Réamorcez ensuite le système et appuyez sur F1 dès que le logo s'affiche à l'écran pour ouvrir Lenovo XClarity Provisioning Manager.
Page 131 Optane pour configurer et gérer les DCPMM. • Lenovo XClarity Essentials OneCLI Certaines options de gestion sont disponibles dans les commandes qui sont exécutées dans le chemin d'accès Lenovo XClarity Essentials OneCLI du système d’exploitation. Consultez https:// pour savoir sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_t_download_use_tcscli.html comment télécharger et utiliser Lenovo XClarity Essentials OneCLI.
Page 132 Une fois le pourcentage de la mémoire défini et le système réamorcé, les zones de la capacité App Direct seront générées automatiquement. Sélectionnez cette option pour afficher les zones App Direct. • Espaces de nom La capacité App Direct des modules DCPMM requiert la procédure suivante afin d'être pleinement disponible pour les applications. ThinkSystem SR590 Guide de configuration...
Page 133 1. Les espaces de nom doivent être créés en vue d'allouer une certaine capacité à chaque zone. 2. Le système de fichiers doit être créé et mis au format des espaces de nom dans le système d'exploitation. Chaque zone App Direct peut être affectée dans un espace de nom. Créez des espaces de nom dans les systèmes d’exploitation suivants : –...
Page 134 En cas de perte ou d'oubli des phrases passe, les données stockées ne peuvent être sauvegardées ou restaurées, mais vous pouvez contacter le service Lenovo pour procéder à un effacement sécurisé administratif. • Après trois échecs de tentatives de déverrouillage, les modules DCPMM correspondants entrent dans un état «...
Page 135 être partitionné pour créer des unités logiques ou des volumes de système d'exploitation. Une introduction à la technologie RAID est disponible sur le site Web Lenovo Press suivant : https://lenovopress.com/lp0578-lenovo-raid-introduction Des informations détaillées sur les outils de gestion et les ressources RAID sont disponibles sur le site Web Lenovo Press suivant : https://lenovopress.com/lp0579-lenovo-raid-management-tools-and-resources...
Page 136 Il existe deux méthodes disponibles pour procéder à la mise à jour de l’UUID: • De Lenovo XClarity Provisioning Manager Pour procéder à la mise à jour de l’UUID de Lenovo XClarity Provisioning Manager : 1. Démarrez le serveur et appuyez sur F1 pour afficher l’interface Lenovo XClarity Provisioning Manager.
Page 137 Lenovo XClarity Essentials OneCLI définit l’interface UUID dans Lenovo XClarity Controller. Sélectionnez l’une des méthodes suivantes pour accéder à Lenovo XClarity Controller afin de définir l’interface UUID: – Fonctionnement depuis le système cible tel que l’accès au réseau local ou l’accès de type console à...
Page 138 Lenovo XClarity Essentials OneCLI définit la balise d’actif dans Lenovo XClarity Controller. Sélectionnez l’une des méthodes suivantes pour accéder à Lenovo XClarity Controller afin de définir la balise d’actif : – Fonctionnement depuis le système cible tel que l’accès au réseau local ou l’accès de type console à...
Page 139 BMC, IMM ou XCC sont tous valides pour cette commande. La commande donnée en exemple est la suivante: onecli config set SYSTEM_PROD_DATA.SysEncloseAssetTag <asset_tag> --bmc <xcc_user_id>:<xcc_password>@<xcc_external_ip> 4. Réinitialisez le Lenovo XClarity Controller aux paramètres par défaut. Pour plus d’informations, voir https://sysmgt.lenovofiles.com/help/topic/com.lenovo.systems.management.xcc.doc/NN1ia_c_ resettingthexcc.html Chapitre 4...
Page 140 ThinkSystem SR590 Guide de configuration...
Page 141 « Mémoire système affichée inférieure à la mémoire physique installée » à la page 139 • « Un périphérique Lenovo en option venant d'être installé ne fonctionne pas. » à la page 140 • « Le détecteur de panne de tension est affiché dans le journal des événements » à la page 140 Le serveur ne se met pas sous tension Procédez comme suit jusqu'à...
Page 142 Exécutez les tests de diagnostics pour les unités de disque dur. Lorsque vous démarrez un serveur et appuyez sur F1, l'interface Lenovo XClarity Provisioning Manager s'affiche par défaut. Vous pouvez exécuter des diagnostics de disque dur depuis cette interface.
Page 143 8. Exécutez les tests de diagnostics pour les unités de disque dur. Lorsque vous démarrez un serveur et appuyez sur F1, l'interface Lenovo XClarity Provisioning Manager s'affiche par défaut. Vous pouvez exécuter des diagnostics de disque dur depuis cette interface. Depuis la page de diagnostics, cliquez sur Exécutez un diagnostic ➙...
Page 144 4. Exécutez les diagnostics mémoire. Mettez le système sous tension et appuyez sur F1 lorsque le logo s'affiche à l'écran. L'interface Lenovo XClarity Provisioning Manager démarre. Exécutez les diagnostics de mémoire avec cette interface. Accédez à Diagnostics ➙ Exécutez un diagnostic ➙ Test de mémoire ou Test DCPMM.
Page 145 • Si le système redémarre, ajoutez chacun des éléments que vous avez retiré un par un, en redémarrant le serveur à chaque fois, jusqu'à ce que l'erreur se produise. Remplacez l'élément pour lequel l'erreur se produit. • Si le système ne redémarre pas, pensez à la carte mère. Chapitre 5 Résolution des problèmes d'installation...
Page 146 ThinkSystem SR590 Guide de configuration...
Page 147 Lenovo. La Déclaration de garantie Lenovo souligne que le propriétaire du produit Lenovo (autrement dit vous) est responsable de la maintenance et de la mise à jour de tous les logiciels et microprogrammes du produit (sauf si lesdites activités sont couvertes par un autre contrat de maintenance).
Page 148 Lenovo lorsque certains événements réparables se produisent dans Lenovo XClarity Administrator et sur les nœuds finaux gérés. Vous pouvez choisir d’envoyer les fichiers de diagnostic au Support Lenovo à l’aide de la fonction d’Call Home ou à un autre prestataire de services via ThinkSystem SR590 Guide de configuration...
Page 149 Vous pouvez contacter le support pour vous aider à résoudre un problème. Vous pouvez bénéficier du service matériel auprès d'un prestataire de services agréé par Lenovo. Pour trouver un prestataire de services autorisé par Lenovo à assurer un service de garantie, accédez à https:// et utilisez les filtres pour effectuer une recherche dans datacentersupport.lenovo.com/serviceprovider...
Page 150 ThinkSystem SR590 Guide de configuration...
Page 151 Annexe B. Marques LENOVO et THINKSYSTEM sont des marques de Lenovo. Intel et Xeon sont des marques d'Intel Corporation aux États-Unis et/ou dans certains autres pays. Microsoft et Windows sont des marques du groupe Microsoft. Linux est une marque de Linus Torvalds. Toutes les autres marques appartiennent à leurs propriétaires respectifs.
Page 152 ThinkSystem SR590 Guide de configuration...
Page 153 Configuration - ThinkSystem SR590 configuration de la mémoire 125–126, 131 configuration du serveur installation d’une option Configuration système - ThinkSystem SR590 microprocesseur configurer le microprogramme processeur conseils d'installation installer un serveur dans une armoire contamination gazeuse...
Page 154 Voyant d'état de l'alimentation Voyant d'ID du système voyant de la carte mère voyants de la vue arrière Règles d'installation DCPMM - Mode App Direct vue arrière Règles d'installation de barrette DIMM vue avant ThinkSystem SR590 Guide de configuration...

Ce manuel est également adapté pour:

7x98 7x99

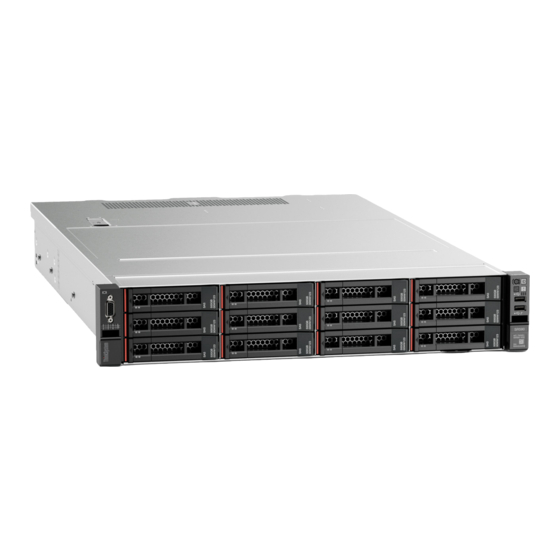

Lenovo ThinkSystem SR590 Guide De Configuration
