SYSTXCCITW01 et
SYSTXCCITN01

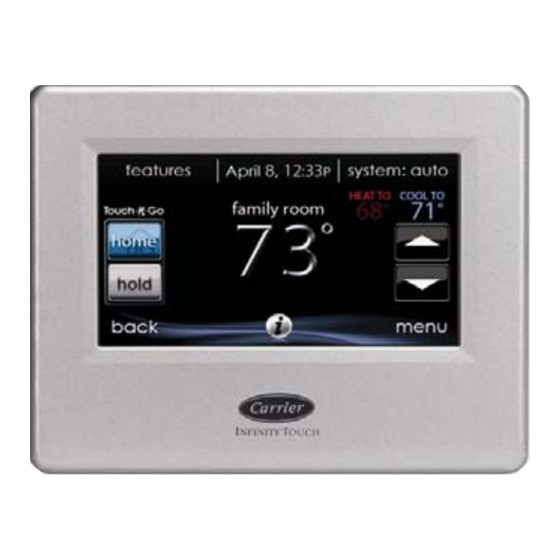

Commande tactile Infinityr
REMARQUE :
Veuillez lire attentivement les instructions détaillées dans ce
document avant de débuter l'installation.
Brevets américains : Carrierr brevet américain No 7,243,004, Carrierr brevet
américain No 7,775,452, pointSETt brevet américain No 7,415,102
Guide d'utilisation
Publicité
Table des Matières
Manuels Connexes pour Carrier INFINITY SYSTXCCITW01
Sommaire des Matières pour Carrier INFINITY SYSTXCCITW01
- Page 1 SYSTXCCITW01 et SYSTXCCITN01 Commande tactile Infinityr Guide d’utilisation REMARQUE : Veuillez lire attentivement les instructions détaillées dans ce document avant de débuter l’installation. Brevets américains : Carrierr brevet américain No 7,243,004, Carrierr brevet américain No 7,775,452, pointSETt brevet américain No 7,415,102...
-
Page 3: Table Des Matières
TABLE DES MATIÈRES PAGE Introduction ........... . . Écran d’accuei . - Page 4 TABLE DES MATIÈRES (suite) PAGE Contrôle de l’humidité à distance ....... . . Contrôle de l’air frais à...
-
Page 5: Introduction
INTRODUCTION FÉLICITATIONS ! Votre décision de choisir la commande tactile InfinityR vous permet de rejoindre un groupe choisi de propriétaires qui comprennent la valeur d’un contrôle précis du confort, et apprécient la simplicité d’une commande intuitive et facile d’emploi. Votre nouvelle commande tactile Infinity vous propose une technologie confort de qualité... -
Page 6: Icônes D'information
Icônes d’information Vous retrouverez dans la partie inférieure de certains écrans une icône d’information. En appuyant sur cette icône, vous ferez apparaître une case texte qui indique les interactions possibles sur cet écran en particulier. Pour fermer cette case texte, appuyez sur l’icône d’information une fois de plus. FIGURE PLACE HOLDER A12103 ÉCRAN PRINCIPAL... -
Page 7: Réglage Du Jour Et De L'heure
Si le mode AUTO a été sélectionné, la commande tactile Infinity bascule automatiquement entre le chauffage et la climatisation afin de préserver votre confort durant les saisons de transition. Si vous avez choisi le mode HEAT, la commande tactile Infinity ne fait fonctionner que le système de chauffage. -
Page 8: Réglage De La Température (Maintien Temporaire)
Réglage de la température (maintien temporaire) La commande tactile Infinity vous permet de contourner temporairement votre programmation pour régler la température intérieure de façon à répondre à vos besoins. Réglage des profils de confort (voir Profils de confort à la page 7) Pour régler les activités de confort, entrez dans l’écran principal en touchant un endroit quelconque sur la commande. -
Page 9: Réglage De La Climatisation
Réglage de la climatisation Pour régler la température de climatisation, entrez dans l’écran principal en touchant un endroit quelconque sur la commande. Avec le système en mode AUTO ou COOL (automatique ou climatisation), utilisez les boutons (Y) ou (B) pour régler la température désirée. -
Page 10: Réglage Du Chauffage
Réglage du chauffage Pour régler la température de chauffage, entrez dans l’écran principal en touchant un endroit quelconque sur la commande. Avec le système en mode AUTO ou HEAT (automatique ou chauffage), utilisez les boutons (Y) ou (B) pour régler la température désirée. Du côté... -
Page 11: Caractéristiques
CARACTÉRISTIQUES Réglage de la vitesse du ventilateur La fonction Features (caractéristiques) de la commande tactile Infinity vous permet de régler la vitesse du ventilateur durant un fonctionnement continu du ventilateur. Pour régler la vitesse du ventilateur, entrez dans l’écran principal en touchant un endroit quelconque sur la commande. -
Page 12: Profils De Confort
Profils de confort Vous devez configurer les profils de confort avant de programmer votre nouvelle commande tactile Infinity. Le bouton COMFORT PROFILES (profils de confort) vous permet de configurer les réglages de température et le degré d’humidité de toute votre maison ou de certaines pièces si vous possédez l’option de zonage InfinityR. - Page 13 Le profil AWAY (absent) propose une fonction supplémentaire appelée Smart Setback (réduction intelligente de la température). Elle permet au système Infinityr de fixer la température de façon dynamique et automatique lorsque vous êtes absent afin de vous permettre de réaliser des économies, tout en retrouvant vos réglages de confort lors de votre retour à...
- Page 14 Vous aurez alors le choix entre WINDOW PROTECT (protection des fenêtres) ou MANUAL (manuel). En sélectionnant MANUAL, vous réglez le degré d’humidité entre 5 et 45 %. Utilisez les boutons (Y) et (B) pour régler le degré d’humidité désiré. Si vous choisissez WINDOW PROTECT, le système choisira les réglages appropriés pour qu’aucune condensation ne se forme sur les vitres de vos fenêtres, en se basant sur la température extérieure et la qualité...
- Page 15 Contrôle de l’humidité du profil de confort lorsque vous êtes absent Touchez le bouton WHEN AWAY (absent) pour configurer vos réglages d’humidité lorsque vous n’êtes pas à la maison afin de réaliser les meilleures économies énergétiques. Si un humidificateur est installé sur votre système, touchez HEATING HUMIDITY (humidité...
-
Page 16: Programmation De La Commande Tactile Infinityr
Vous aurez alors le choix entre AUTO, MANUAL ou OFF (automatique, manuel ou arrêt). Utilisez les boutons (Y) et (B) pour régler la vitesse du ventilateur. Programmation de la commande tactile Infinity Touchez l’icône SCHEDULES (horaires) pour faire apparaître les trois options qui s’offrent à... -
Page 17: Guide De Programmation
Si vous désirez supprimer une période, touchez l’icône TIME, puis l’option DELETE (supprimer). Pour changer l’activité désirée, touchez l’icône ACTIVITY (activité) puis sélectionnez l’activité désirée (WAKE, HOME, AWAY ou SLEEP) (réveil, à la maison, absent ou nuit). Lorsque vous avez terminé, touchez le bouton SAVE (sauvegarder). - Page 18 2. La question suivante vous invitera à choisir les jours que vous désirez programmer. Vous pouvez choisir des jours individuels, tous les jours de la semaine ou les jours de fins de semaine en touchant les boutons qui s’y rapportent. Une fois les jours désirés choisis, touchez NEXT pour poursuivre.
- Page 19 Si vous choisissez YES, la question suivante demandera à quelle heure vous vous couchez. Utilisez les boutons (Y) et (B) pour indiquer l’heure de votre coucher. Une fois l’heure désirée choisie, touchez NEXT pour poursuivre. 6. Si vous avez choisi NO ou que vous avez terminé les étapes précédentes, un écran apparaîtra pour vous indiquer que le processus est terminé...
-
Page 20: Téléchargement De Ma Programmation
à l’aide d’une clé USB standard. Une fois votre programmation planifiée à l’aide de l’application informatique que vous trouverez sur MyInfinity.carrier.com, enregistrez- - la sur une clé USB standard. Placez la clé USB dans le port USB de la partie inférieure de la commande tactile Infinity. -
Page 21: Statut De Fonctionnement
Une fois les réglages terminés, touchez SAVE (sauvegarder). En cas d’erreur, vous pouvez toucher CANCEL (annuler) et recommencer. A12106 Statut de fonctionnement Le menu Operating Status (statut de fonctionnement) vous permet de consulter d’un coup d’œil le statut de votre système de chauffage et de climatisation InfinityR. A12173 Dans le statut de fonctionnement, vous pouvez consulter la fonction à... -
Page 22: Statut Des Accessoires
Statut des accessoires Dans le statut des accessoires, vous pouvez consulter la consommation de chaque accessoire et réinitialiser le compteur de chacun d’eux. Pour réinitialiser le compteur de votre accessoire installé, touchez le bouton RESET (réinitialiser), puis le bouton SAVE (sauvegarder). Pour revenir au menu précédent, touchez le bouton CANCEL (annuler). -
Page 23: Paramètres D'absence Prolongée
A12109 Paramètres d’absence prolongée Touchez l’icône VACATION (vacances) pour programmer une période d’absence prolongée. A12174 Touchez PLAN VACATION (planification de vacances) pour commencer votre programmation d’absence prolongée. Utilisez les boutons (Y) et (B) pour configurer la date et l’heure du début de votre absence prolongée, puis touchez NEXT (suivant). -
Page 24: Suivi Énergétique
Utilisez les boutons (Y) et (B) pour configurer la date et l’heure de votre retour prévu, puis touchez NEXT. Passez en revue votre programmation d’absence prolongée pour vous assurer qu’elle est exacte. Si c’est le cas, touchez le bouton SAVE (sauvegarder) pour terminer votre programmation d’absence prolongée. -
Page 25: Configuration Sans Fil (S'il Y A Lieu)
Une fois dans l’écran de suivi énergétique, vous pouvez consulter la consommation énergétique estimée par intervalles quotidiens, mensuels ou annuels. Vous avez également la possibilité de consulter la consommation énergétique par unités (kWh et Therm) ou dollars. Pour saisir votre tarif actuel en vigueur, touchez le bouton ENERGY PRICES (prix de l’énergie). - Page 26 Infinity et n’est pas conçu pour être utilisé avec ou sans fil avec un autre appareil. Veuillez composer le 1-800-CARRIER pour recevoir un soutien à l’installation et à la configuration du point d’accès sans fil TP-LINK, ainsi qu’à la connexion de la commande tactile Infinity au point d’accès sans fil.
- Page 27 Assurez- - vous que la connexion Wi- - Fi est activée en touchant ENABLED (activé). Touchez SETUP A WI- - FI CONNECTION (configurer une connexion Wi- - Fi) pour commencer le processus. Touchez ensuite SCAN FOR AVAILABLE ACCESS POINTS (rechercher les points d’accès disponibles). A12115 Sélectionnez la connexion myHVACxxxxxx dans la liste, puis touchez NEXT (suivant) (myHVAC est suivi par les 6 derniers chiffres de votre...
- Page 28 SSID et clé de sécurité A12357 Vous devrez peut- - être utiliser la flèche vers le bas pour passer au prochain écran où vous verrez s’afficher « myHVACxxxxx ». A12116 Utilisez le clavier qui apparaît à l’écran pour saisir la clé de sécurité Wi- - Fi, puis touchez NEXT.
- Page 29 A12118 Une fois votre commande connectée au réseau, allez à www.myinfinity.carrier.com pour enregistrer l’appareil et lancer votre accès à distance. Vous avez besoin de l’adresse MAC et du numéro de série de la commande murale tactile InfinityR et NON du point d’accès.
-
Page 30: Verrouillage De L'écran
View My Infinityr Info (voir info My Infinity). Cet écran vous fournira tous les renseignements dont le site MyInfinityr a besoin pour vous enregistrer. En cas de problème, veuillez communiquer avec votre distributeur. Une fois la connexion au serveur Web MyInfinity établie, l’écran de statut indique que vous êtes raccordé... -
Page 31: Prévisions Météo
A12347 A12348 Prévisions météo Lorsque la commande tactile Infinity est connectée à un réseau Wi- - Fi, utilisez l’icône WEATHER (météo) pour faire apparaître vos prévisions météo selon votre code postal. -
Page 32: Entretien Et Réparation
A12119 Pour saisir votre code postal, touchez CHANGE CURRENT LOCATION (changer l’emplacement actuel). Ensuite, choisissez votre pays (États- - Unis, Canada ou Mexique). Pour saisir votre code postal, touchez la zone vierge, puis entrez votre code postal en utilisant le clavier à l’écran. Une fois votre code postal saisi, touchez SAVE (sauvegarder). -
Page 33: Téléchargement De Photo
Touchez l’icône PHOTO UPDATE (mise à jour photo) depuis l’écran de menu. A12122 Utilisez l’application informatique pour télécharger la photo sur la commande et sauvegardez- - la sur une clé USB standard. Allez à l’adresse https://www.myinfinity.carrier.com et sélectionnez la... -
Page 34: Rappels Des Accessoires
commande tactile Infinity, puis cliquez sur l’onglet Downloads pour télécharger l’application MyInfinity pour PC ou MAC. Installez le logiciel sur votre ordinateur, puis allez au menu et sélectionnez Photo Export (exportation photo). Suivez les instructions d’installation apparaissant à l’écran de l’application PC. Touchez l’icône upload photo (téléchargement photo) à... -
Page 35: Affichage
Pour activer un rappel, touchez YES (oui). Une fois les rappels désirés choisis, touchez SAVE (sauvegarder). Affichage Grâce à la commande tactile Infinity, vous pouvez modifier les aspects de l’écran selon vos préférences personnelles. Touchez l’icône DISPLAY (affichage) depuis l’écran de menu. A12154 Utilisez les boutons (Y) et (B) pour régler la luminosité... -
Page 36: Noms De Zone (S'il Y A Lieu)
A12155 La valeur par défaut est que le système contrôle la source de chaleur. Pour n’avoir que le contrôle de la fournaise, touchez FURNACE ONLY (fournaise seulement). Pour n’avoir que le contrôle de la thermopompe, touchez HEAT PUMP ONLY (thermopompe seulement). Une fois les choix terminés, touchez SAVE (sauvegarder). - Page 37 Touchez la zone dont vous désirez modifier le nom. Vous avez le choix entre COMMON NAME (nom courant) ou CREATE A CUSTOM NAME (nom personnalisé). Si vous choisissez de saisir un nom en mémoire, touchez le nom que vous désirez pour cette zone en particulier. Si vous choisissez de créer un nom personnalisé, utilisez le bouton () pour effacer le nom de zone existant.
- Page 38 NOTES:...
- Page 40 Infinity, Touch- - N- - Go et Hybrid Heat sont des marques de commerce ou des marques de commerce déposées de Carrier Corporation aux États- - Unis et dans d’autres pays. Les autres marques et noms de produits sont des marques de commerce de leurs détenteurs respectifs.
