3.2.1.2.2

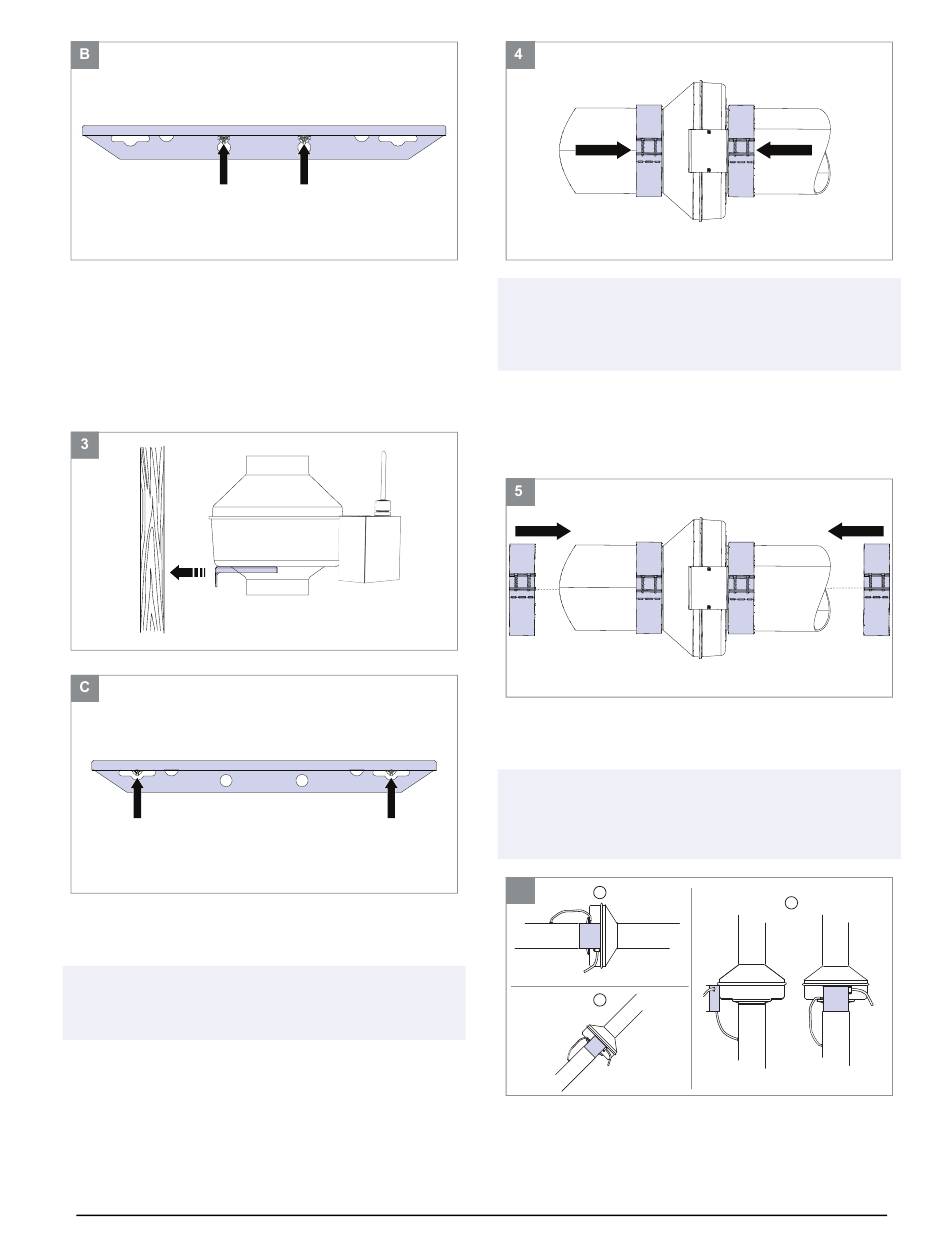

Pour monter le produit en
position horizontale
1
Percez un trou de 6 mm (1/4 po) au fond du logement
(avec un insert NPT (fourni par d'autres) et une tuyauterie
de drainage) pour permettre le drainage de la
condensation.
3.2.1.3
Pour installer les gaines
Note!
Les gaines de nettoyage doivent être amovibles pour les tra-
vaux de maintenance.
1
Placez les deux (2) gaines de nettoyage adjacentes de
254 mm (10 po) à 257 mm (10-1/8 po) de la sortie et de
l'entrée du produit.
2
A l'aide de deux (2) brides de montage FC et du matériel
fourni, installez les deux (2) gaines sur l'entrée et la sortie
du produit.
6
Note!
Aux deux extrémités des gaines de nettoyage, laissez un es-
pace libre de 1,5 mm (0,06 po) pour l'accouplement des
gaines.
1
Déplacez les deux (2) brides de montage FC sur les deux
extrémités des gaines de nettoyage.
2
A l'aide du matériel fourni, fixer les brides aux extrémités
des deux gaines.
3.2.1.4
Pour positionner le pressostat
Note!
La figure suivante montre comment positionner correcte-
ment le pressostat sur des conduits horizontaux, coudés ou
verticaux.
D
1
2
1.
Installation de gaine horizontale
2.
Installation de gaine coudée
3.
Installation de gaine verticale
3
