Mode d'emploi
5.
5.1. Symboles et messages importants lors de la mesure
Description
1.
Etat de la batterie
2.
Il indique la valeur de la mesure.
3.
Unité de mesure de la valeur mesurée
Il indique que les pinces d'entrée sont bien connectées
4.
5.
Il indique le menu
Symboles de l'écran et messages durant la fonction de tension
5.1.1.
Si l'état des câbles n'est pas un état normal, le testeur aura des limitations dans les mesures à exécuter.
Remarques
Il ne détecte pas les fils chauds dans un circuit.
Il ne détecte pas les combinaisons de pannes.
Il ne détecte pas les mises à la terre ni les conducteurs de mise à la terre inversés.
MANUEL D'UTILISATION

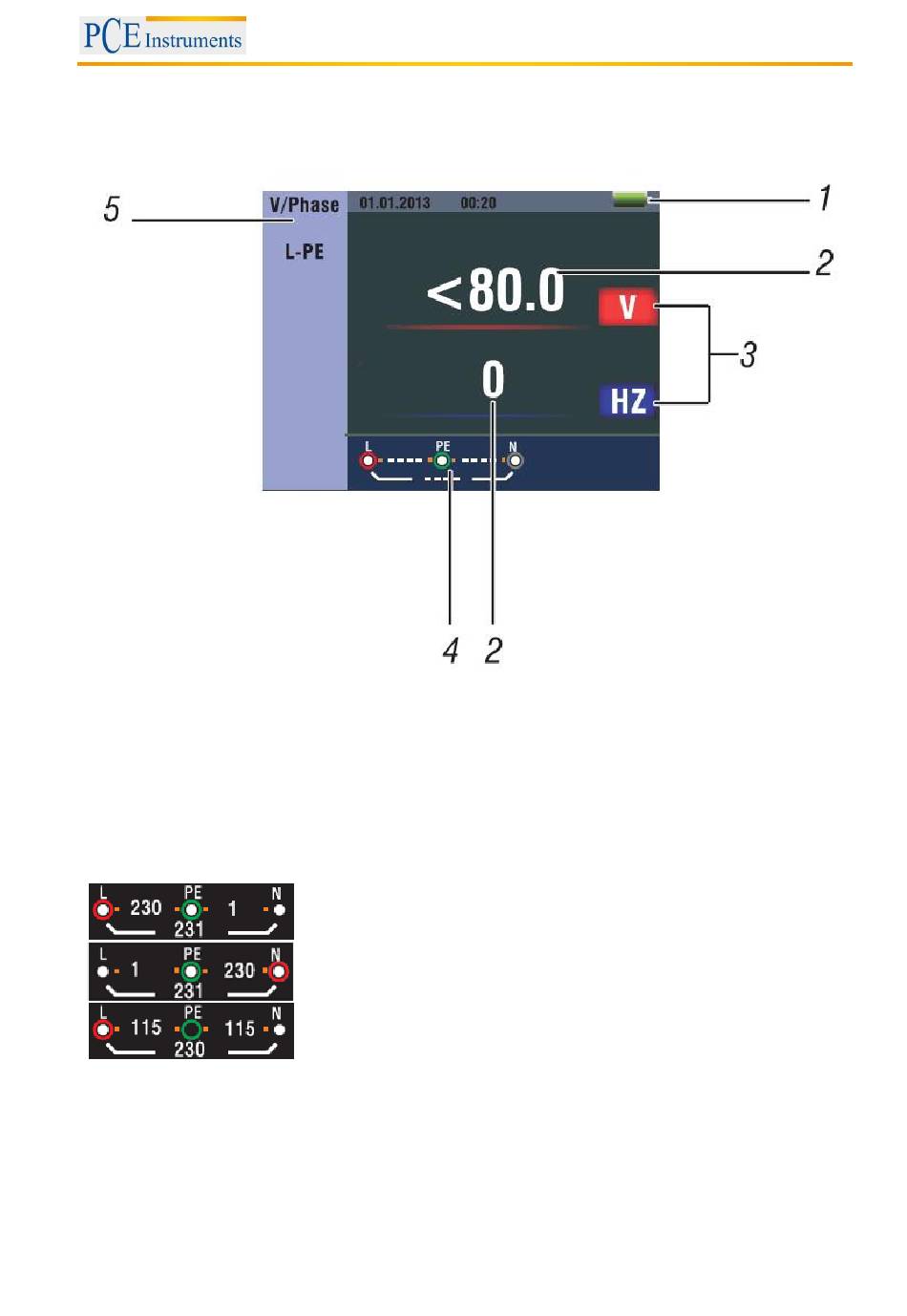

Image 5.1 Écran
: il indique que les pinces sont bien connectées. L'utilisateur doit connecter
les câbles d'essai aux pinces d'entrée correspondantes.
: il indique que la connexion L est connectée à l'entrée N.
: il indique qu'il n'existe pas de connexion à l'entrée P.
15
