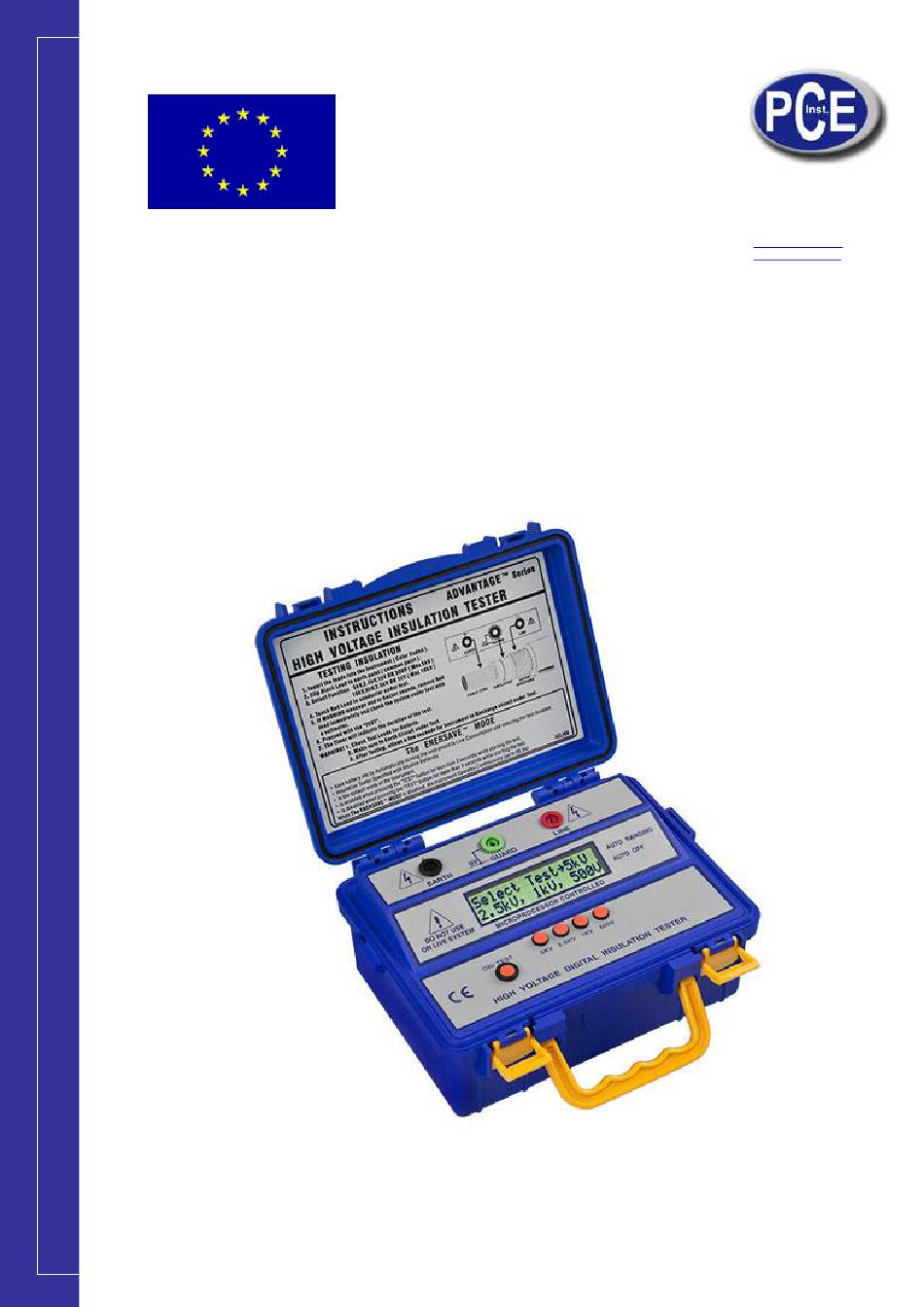

- Page 1 2, Rue du Saumon 67000 Strasbourg France Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr Notice d’emploi Mesureur d’isolement d’haute tension PCE-IT413 / PCE-IT414...
-
Page 2: Conditions De Travail
Notice d’emploi www.pce-france.fr 1. Avertissement de sécurité pour le fonctionnement de l’appareil Cet appareil respecte les règlementations de sécurité selon EMV: EN 61326-1; EN 55011; EN 61000-3-2/3; EN 61000-4-2/3/4/5/6/8/11; LVD: EN 61010-1; IEC 1010-1 CAT III. Lisez attentivement l’avertissement de sécurité avant de la mise en œuvre du mesureur d’isolement digital. -
Page 3: Signification Des Symboles
2. Caractéristiques de l’appareil (PCE-IT413 / PCE-IT414) * Quatre plages de mesure - 500 V, 1 kV, 2,5 kV, 5 kV (PCE-IT413) - 1 kV, 2,5 kV, 5 kV, 10 kV (PCE-IT414) * Sélection de plage automatique et maniement du contrôle du menu. - Page 4 30 G /500 V DC; 60 G /1 kV DC; 150 G /2,5 kV DC; 300 G /5 kV DC PCE-IT414: 60 G 1 kV DC; 150 G /2,5 kV DC; 300 G /5 kV DC; 600 G /10 kV DC PCE-IT413 / PCE-IT414 Sélection de plage automatique Précision 2 chiffres...
- Page 5 7.4. Touche de test de 2.5 kV: Pour des mesures d’isolement de 2,5 kV. Pour effectuer un test de tension de 2,5 kV appuyez sur la touche (3) (PCE-IT413) ou (4) (PCE-IT414). 7.5. Touches de test de 1 kV: Pour des mesures d’isolement de 1 kV. Pour effectuer un test de tension de 1 kV appuyez sur la touche (4) (PCE- IT413) ou (5) (PCE-IT414).
- Page 6 Notice d’emploi www.pce-france.fr 7.8. Graphique de barres: Le graphique de barres montre la tension dans les conducteurs. Il montre aussi la tension de charge d’un câble ou système de capacité sous test et aussi la chute de tension du système testé pendant la décharge automatique.
- Page 7 Notice d’emploi www.pce-france.fr * Vérifiez la résistance et le courant des câbles d’essai avec un mesureur d’ohms. 9. Mesures d’isolement avec l’appareil PCE-IT413 ¡Attention! Effectuez des mesures d’isolement seulement dans des circuits libres de tension. Avant de connecter les câbles d’essai, vérifiez toujours que le circuit est libre de tension.
- Page 8 Notice d’emploi www.pce-france.fr Sélectionnez la tension souhaitée, par exemple 10 000 V, appuyant sur l’interrupteur correspondant. La sélection est confirmée sur l’écran LCD. 10 kV 600 G Selected S’il vous plaît, suivez les instructions de la fenêtre qui s’ouvre sur l’écran LCD selon la séquence de son apparition: Connect leads, ..
-
Page 9: Pce Instruments
être nettoyé seulement ave un chiffon humide / utilisez des produits de nettoyage à pH neutre Si vous avez des questions, contactez avec PCE Instruments. Dans ce lien vous aurez une vision de la technique de mesure: http://www.pce-iberica.es/instruments-de-mesure/instruments-mesure.htm Dans ce lien vous aurez une liste de mesureurs: http://www.pce-iberica.es/instruments-de-mesure/mesureurs.htm...
