B4.2. Schéma interne
Le Leonardo PRO X a un diagramme interne comme indiqué dans la figure ci-dessus, cette configuration exige que
l'appareil ait une connexion AC-IN du groupe électrogène, si disponible pour la maison, avec une puissance égale au moins
à la puissance de l'onduleur Leonardo PRO X.
Le Leonardo PRO X dispose d' une sortie AC-OUT1(EPS) dédiée à la connexion des consommateurs domestiques,
alimentés même en cas de panne ou d'absence du groupe électrogène.
L' Energy Manager, interne du Leonardo PRO X assure le contrôle et la gestion du système.
Le WRD est un système qui surveille les informations instantanées sur le flux d'énergie de l'appareil et qui stocke des
données historiques sur l'énergie produite, stockée, retirée et globalement consommée.
5. Onduleur bidirectionnel isolé : c'est le système de conversion DC/AC qui charge et décharge la batterie en fonction
du profil de gestion, il reçoit le point de consigne de la puissance de charge et de décharge du gestionnaire
d'énergie.
6. Relais d'entrée : il est responsable de la connexion de l'onduleur en parallèle avec le générateur pour la recharge
de la batterie, il est responsable de la déconnexion du réseau en cas de paramètres hors spécifications (tension et
fréquence) ;
7. WRD : est le système intégré d'acquisition de données pour la surveillance et le réglage à distance, s'il est
correctement connecté à Internet ;
8. Gestionnaire d'énergie : détermine le point de consigne pour la charge et la décharge de l'énergie en fonction
de la production de l'installation FV existante et de la consommation du système domestique.
B. LEONARDO PRO X OFF-GRID
Manuel de l'utilisateur

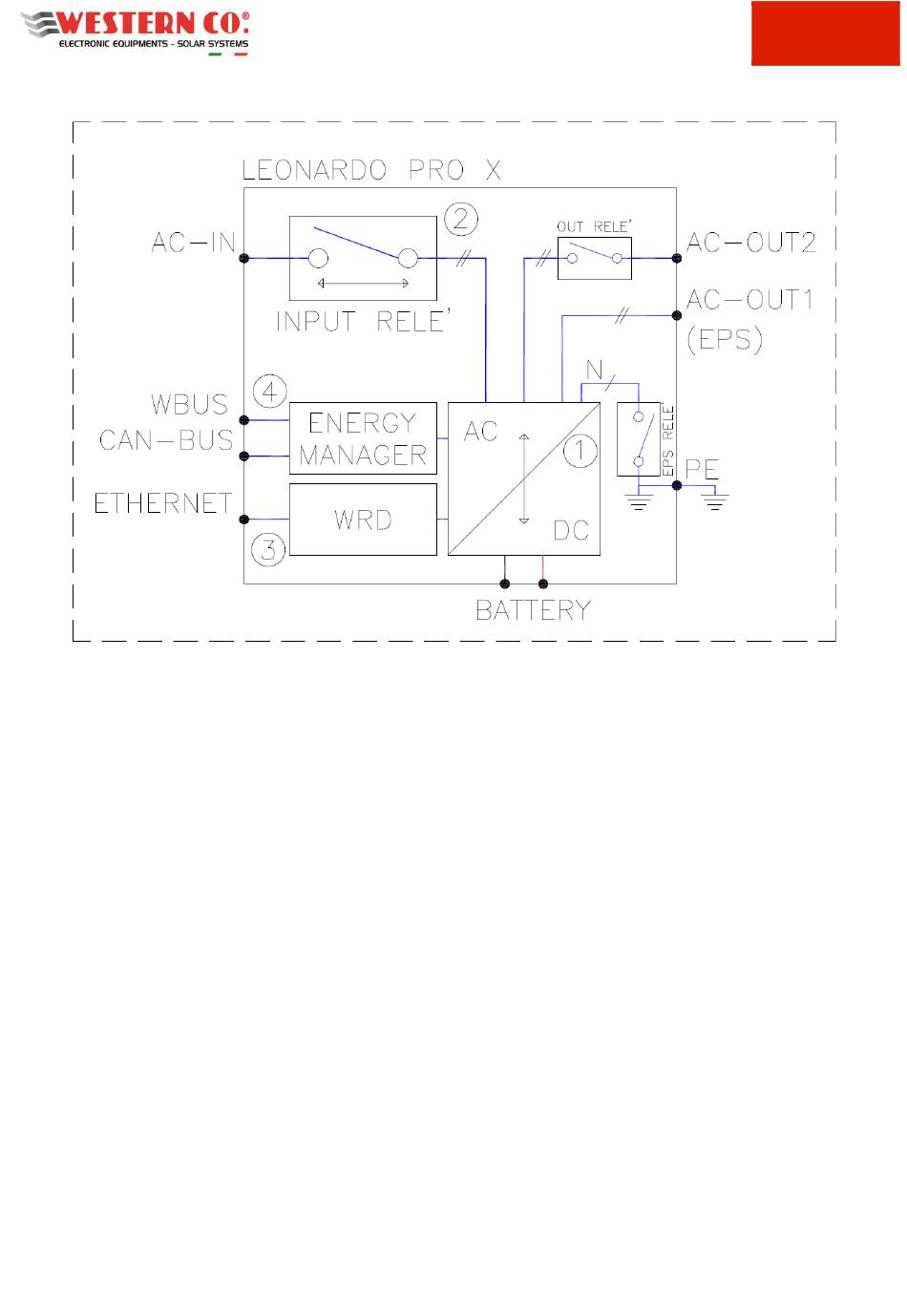

Fig.B3 - Schéma interne
