A8. TEST DU SYSTÈME
Afin de vérifier le bon fonctionnement du système, des tests de charge et de décharge doivent être effectués en simulant
les conditions jour/nuit et nuit/jour et en faisant varier la puissance des charges sur le consommateur.
Les tests doivent être effectués pendant la journée et avec un bon ensoleillement.
Effectuer le test en vérifiant : les valeurs affichées sur l'écran du dispositif Leonardo (voir l'image ci-dessous) ; les valeurs
sur les autres composants éventuellement présents (par exemple les compteurs ou les régulateurs de charge) ; l'état des
LED des batteries.
Réseau AC-IN
entrée
Activation charge
et décharge
1
Clignotement si hors plage
2
Clignotement en cas de
coupure de courant
A8.1 Production photovoltaïque/Charge de la batterie
Mettre l'installation photovoltaïque sous tension et vérifier que :
•
le témoin de charge soit activé ;
•
la puissance de l'installation photovoltaïque soit correctement détectée sur l'écran (voir §A7.. ÉCRAN INTÉGRÉ).
En particulier :
− Si l'installation est en configuration AC, vérifier que la production sur l'onduleur grid et le compteur P1 soient
identiques à celles affichées sur l'écran ;
− Dans le cas d'un système en configuration DC, vérifier la production directement sur les écrans des régulateurs
de charge ;
•
la batterie est en charge si la consommation est inférieure à la production. Vérifier également l'état des LED de la
batterie.
A8.2 Décharge de la batterie
Pour effectuer le test de décharge de la batterie, attendre que l'indicateur de décharge soit activé. Mettre l'installation
photovoltaïque hors tension et vérifier que :
•
la batterie commence à se décharger pour fournir de l'énergie aux charges (vérifier également l'état des LED de
la batterie ;
•
les prélèvements du réseau sont réduits au minimum.
A8.3 Essais De Charge
Dans des conditions normales de fonctionnement, allumer une charge d'une puissance supérieure à 2400W. Vérifier que
l'onduleur effectue un écrétage de pointe, c'est-à-dire que la puissance excédant la capacité de la machine est prélevée
sur le réseau AC.
A. LEONARDO PRO X ON-GRID
Manuel de l'utilisateur
Production
PV (AC)
2
Émission ou
prélèvement du
réseau (CA)
Consommation
domestique (AC)
Charge ou décharge
de l'accumulateur
1
(DC)

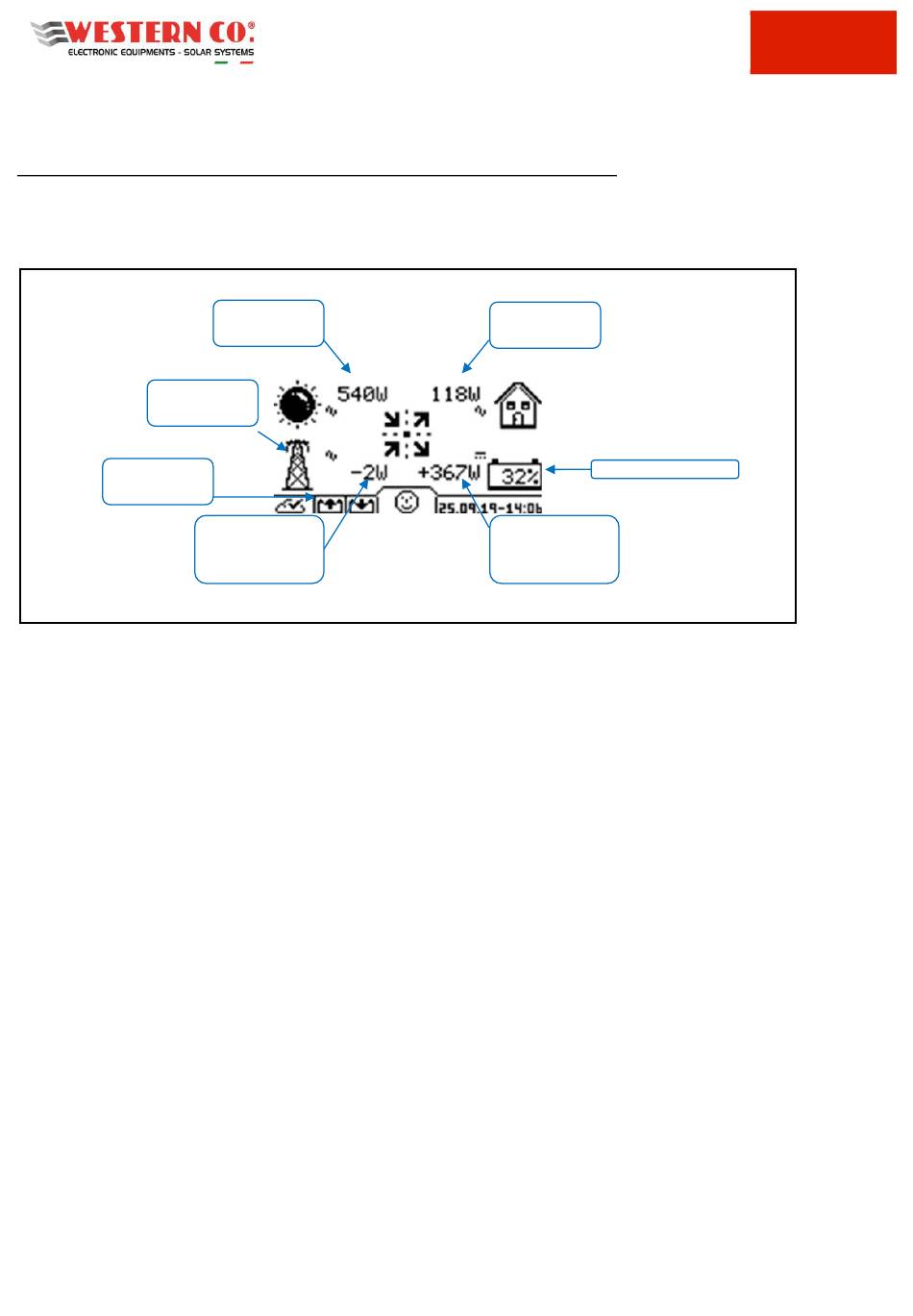

Fig.A23 - Essai WRD
34
État de charge
