A. LEONARDO PRO X ON-GRID
FR
Manuel de l'utilisateur
A5.2.6. Connexion Régulateurs de charge WRM - Configuration DC UNIQUEMENT

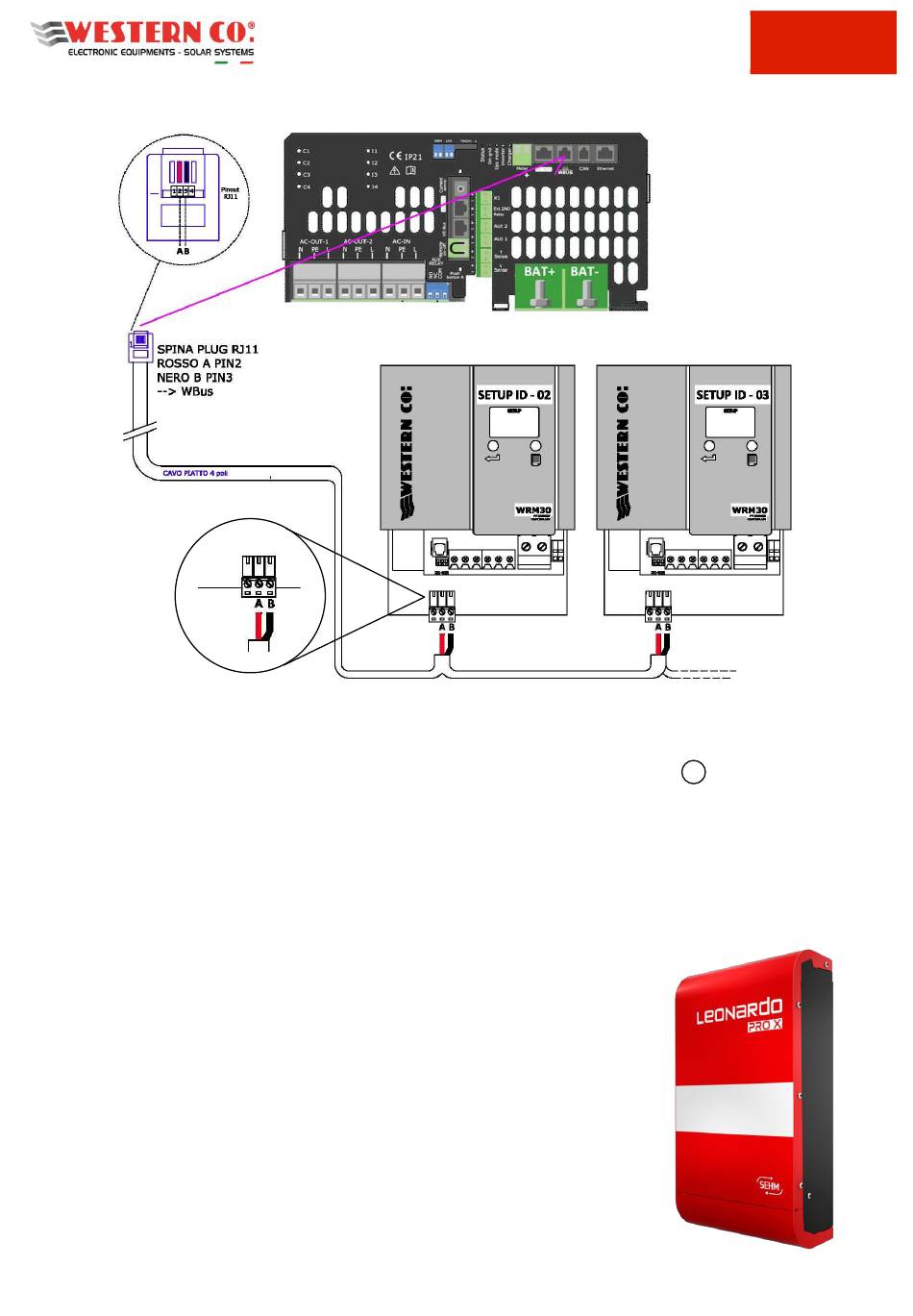

Fig.A17 - Connexion des Régulateurs de charge WRM
Connecter les câbles au bornier RS485 du régulateur comme indiqué sur la Fig.A17 (connecter uniquement A et B) pour
tous les régulateurs installés. Un maximum de 24 dispositifs peut être installé.
9
Sertir la fiche plug à 4 pôles/corps 6 comme dans la Fig.A17 et l'insérer dans le port W BUS
.
Régler l'adresse ID2 dans le premier régulateur, ID3 dans le deuxième régulateur et ainsi de suite.
Pour le WRM60 X SL, suivre les connexions en A5 en utilisant le câble fourni.
Consulter toujours les manuels des régulateurs WRM30+, WRM60 X pour les connexions de puissance et les réglages
d'adresse.
A5.2.7. Installation du dispositif LEONARDO PRO X SL
Il est possible d'étendre le système en installant un LEONARDO PRO X SL.
Le Leonardo PRO X SL est utilisé soit pour l'extension d'une installation
monophasée en le combinant avec un dispositif Leonardo Pro X, soit sur des
systèmes triphasés.
L'installation du Leonardo PRO X SL se fait en se référant aux schémas de la
Fig.A18, Fig.A19.e Fig.A20.
15
