2.16

REGOLAZIONE DELLO ZOCCOLO TELESCOPICO

Le cucine a legna possono essere dotate su ri-
chiesta di una speciale cassa porta legna di misura
maggiorata integrata nello zoccolo. In questo caso
è comunque possibile la regolazione dell'altezza
dello zoccolo, ma non la regolazione della rien-
tranza che, in questo caso, è fissa a 70 mm. Misure
diverse sono possibili, ma vanno preventivamente
concordate in fase di ordine.
La regolazione dell'altezza dello zoccolo viene ef-
fettuata nello stesso modo come descritto nel pa-
A
x2
C
x2

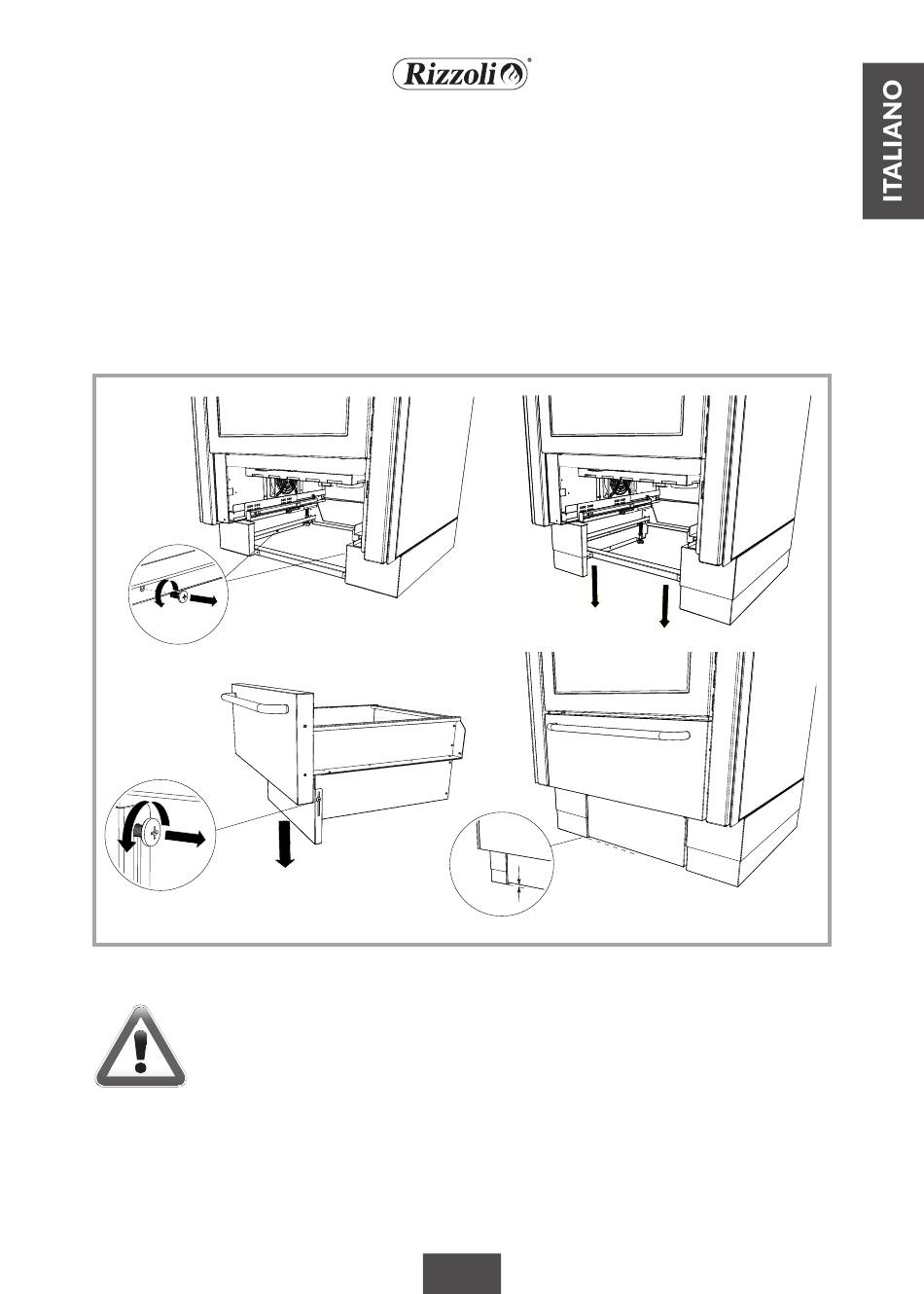

Figura 20 – Regolazione dello zoccolo telescopico.
ATTENZIONE! Per una corretta installazione è necessario lasciare circa 10 mm tra il pa-
vimento e lo zoccolo della cassa porta legna.
ragrafo 2.14. Dopo la regolazione dei piedini si può
regolare la parte scorrevole dello zoccolo in modo
da coprire la parte scoperta: per fare questo si de-
vono togliere le 2 viti come in figura 20A e 20B.
Successivamente si deve regolare anche l'altezza
dello zoccolo integrato nella cassa porta legna. Per
fare questo occorre allentare le due viti sulla cassa
porta legna, far scendere lentamente lo zoccolo,
infine riavvitare quando si raggiunge l'altezza da
terra desiderata (come in figura 20C e 20D).
B
D
10 mm
15
