Les horaires d'accès permis par ces codes préinstallés sont :
- Poste Service Universel (000007AA)
- Poste Autres services (000007AB) :
- EDF-GDF (000007AC)
- FRANCE TELECOM (000007AD)
- Service Urgence (000007B5) :
- Service Sécurité (000007B6) :
Certaines centrales installées, notamment avant 2010, peuvent
(1)
ne pas avoir les services « sécurité » et « urgence ». Dans ce
cas, une mise à jour de ces services est vivement conseillée. Les
cartes services correspondantes peuvent être obtenues en
formulant la demande auprès de l'Association VIGIK
La liste à jour des prestataires ou opérateurs de service utilisant les
services natifs actifs est disponible sur le site de l'Association VIGIK
(www.vigik.com).
b) Installation
Le boîtier PVC de la centrale est doté d'un collant double face pour
une fixation rapide et de deux trous de fixation. Il doit être fixé
solidement afin d'éviter les courts-circuits. Les câbles doivent
également être maintenus.
L'ensemble du câblage doit être réalisé avec des câbles pairés
torsadés blindé 8/10° type AWG20. Les câbles du système de
fermeture devront respecter les préconisations du constructeur.
Il est recommandé d'utiliser une alimentation indépendante pour
la gâche électrique ou les ventouses électromagnétiques.

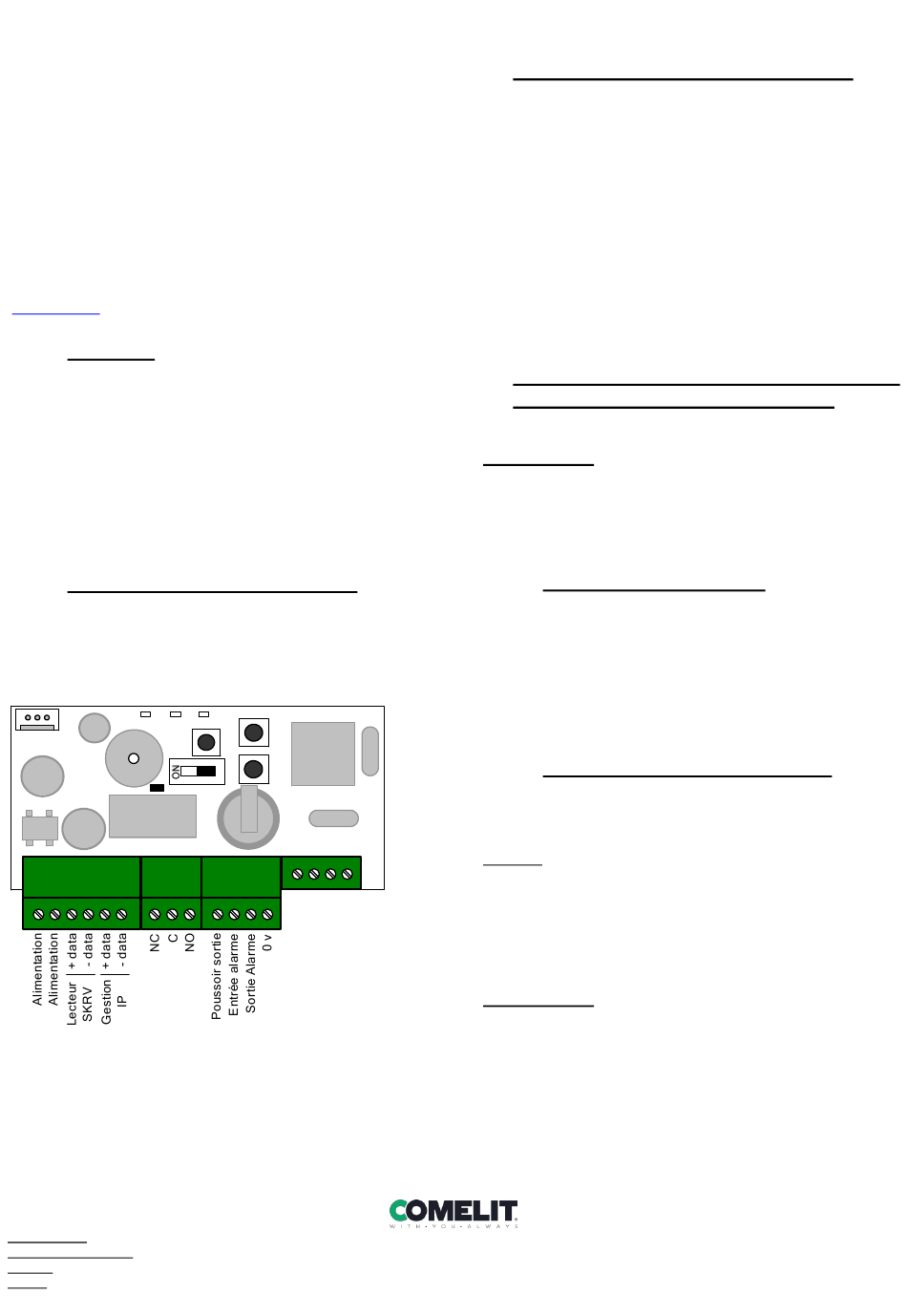

c) Présentation de la carte électronique
La carte est composée :
- d'un switch S3 permettant d'accéder à la programmation
- de trois poussoirs permettant d'agir sur les paramètres
- de trois voyants LED rouges indiquant les états de la centrale
- de borniers de raccordement J1, J2, J3 et J4
- d'un connecteur J5 pour raccordement PC
LED1 LED3 LED2
J5
S2
JP1
J1
J2
J1
J2
J1 : Alimentation. D+/D- (Lecteur actif) D+/D- Gestion à distance.
J2 : NC, Commun, NO qui servent au branchement gâche/ventouse.
J3 : BP. Pour activer le contact alarme il faut retirer le cavalier JP1.
J4 : Non utilisé.
J5 : Connecteur de communication avec la KEYPROG.
Date création : Juin 2016
Dernière modification : Aout 2022
Version : 1.3
Auteur : Bureau d'étude COMELIT
Du lundi au samedi de 04h00 à 23h00.
Tous les jours de 04h00 à 23h00.
Tous les jours de 00h00 à 24h00
Tous les jours de 00h00 à 24h00.
Tous les jours de 00h00 à 24h00
Tous les jours de 00h00 à 24h00
®
.
S4
S1
S3
J3
J4
J3
J4
Non utilisé
2. CARACTERISTIQUES TECHNIQUES
•
Capacité :
.
-
50 services VIGIK®
-
30 codes sites
(1)
.
-
900 événements
(1)
.
-
1800 badges résidents en liste blanche
-
200 badges tertiaires supprimés en liste noire
-
150 badges passes supprimés en liste noire
•
Réglage de la temporisation d'ouverture entre 1 et 99 secondes.
•
Adressage de porte de 1 à 254.
•
Sortie par contact sec maxi 5A sous 12 à 24 V AC/DC
•
Consommation : 80 mA au repos, 250 mA relais actif
•
®
Température de fonctionnement (centrale) : -5°C à +45°C
•
Température de fonctionnement (Antenne): -25°C à +70°C
•
Tension de fonctionnement : 12 à 33 V dc ou 12 à 24V ac
•
Dimension (h x l x p) : 65 x 85 x 20 mm
3. MISE
D'ACCES POUR LES RESIDENTS.
Il existe deux méthodes de mise en route :
Méthode N°1 :
Se munir de la carte site et des badges préalablement chargés avec le
logiciel RESIDORG ou RESIPRO.
De connaître l'adresse logique de la porte déclarée sur le logiciel.
Pour l'utilisation de l'application, veuillez-vous rapprocher de l'aide en
ligne associée.
a) Enregistrement du code site
La procédure d'enregistrement d'un code site nécessite qu'aucun
code site ne soit enregistré dans la centrale (c'est le cas d'une
centrale neuve). Pour pouvoir effacer le(s) code(s) site(s)
présent(s), faîtes une réinitialisation des données (voir chapitre
« 3c »)
Passez votre carte site devant le lecteur du clavier SKRV. Passez une
première fois pour entrer votre code site principal, et une deuxième si
vous voulez entrer aussi le(s) code(s) annexe(s).
b) Paramétrage de l'adresse de la porte
En mode fonctionnement, appuyer sur le bouton S1 pour régler les
unités de l'adresse logique et le bouton S2 pour les dizaines. Restez
appuyer
sur
correspondante.
Exemple : pour l'adresse logique 25, veuillez faire un appui long sur
S1 en attendant 5 bips et un appui long sur S2 en attendant 2 bips.
Une fois l'adresse logique paramétrée, au bout de 3 secondes la
centrale
émet
confirmant le paramétrage de l'adresse.
****L'ACM/RC est désormais initialisée****
Méthode N°2 :
Se munir de la carte de transfert configurée en badge de configuration
et des badges préalablement chargés avec le logiciel RESIDORG ou
RESIPRO. Pour le paramétrage du badge de configuration, veuillez-
vous rapprocher de l'aide en ligne de l'application.
Le badge de configuration transmet les informations suivantes :
-
Code site
-
Code(s) site(s) auxiliaire(s)
-
N° de porte
-
Valeur de temporisation
-
Activation tertiaire
EN
ROUTE
DU
fonction
S1
ou
S2
en
une
séquence
sonore
CONTRÔLE
de
l'adresse
logique
aigue/grave/aigue
vous
