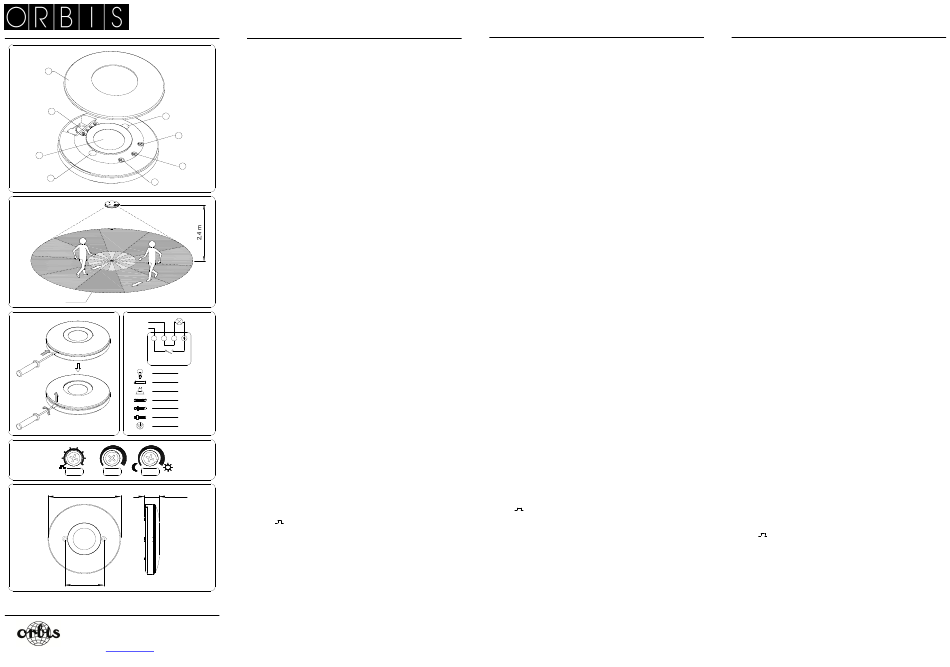

Orbis CIRCUMAT Mode D'emploi

CIRCUMAT
FIG.1
1
2
5
4
3
4
5
4
FIG.2
Ø7 m
FIG.3 FIG.4
N
L
L N N
1000 W
250 VA
500 VA
1000 W
200 VA
CFL
200 VA
DOWNLIGHT
200 VA
LED
FIG.5
1 5
15s 10
3s 20
30
TIME SENS LUX
FIG.6
Ø120 25
64
02/02.2015 A016.13.56422
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Tel.:+ 34 91 5672277; Fax:+34 91 5714006
E-mail: info@ orbis.es
http://www.orbis.es
ESP
DETECTOR DE MOVIMIENTO
INSTRUCCIONES DE EMPLEO
FIG.1
1. Tapa 4. Selectores
2. Bornas de conexión 5. Taladros de fijación
3. Sensor
DESCRIPCIÓN
El detector de movimiento CIRCUMAT capta las emisiones invisibles infrarrojas
procedentes de personas y otras fuentes de calor sin emitir ningún tipo de radiación.
Cuando una fuente de calor se mueve debajo del CIRCUMAT su circuito de salida se
activa. Una vez que deja de captar el movimiento se desactiva tras un tiempo de retardo
regulable.
El detector de movimiento reacciona únicamente cuando las condiciones de luz están por
debajo del nivel seleccionado.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada por
un instalador autorizado.
ANTES DE PROCEDER A LA INSTALACIÓN DESCONECTE LA ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de
seguridad. No obstante, algunos campos electromagnéticos especialmente fuertes pueden
llegar a alterar su funcionamiento, por tanto, no debe instalarse próximo a campos
inductivos (motores, transformadores, centros de transformación, maquinaria industrial,
etc.) o señales inalámbricas de alta frecuencia (WIFI, telefonía, inhibidores de señal. etc.)
MONTAJE Y CONEXIÓN
Sobre techo evitando que en su área de detección se encuentren superficies altamente
reflectantes (líquidos, mármol, etc.), elementos sujetos a cambios bruscos de temperatura
(calefacción, aire acondicionado, posibles corrientes de aire, etc.) o fuentes luminosas.
En la instalación del CIRCUMAT se debe tener en cuenta que la activación se produce
cuando la fuente de calor cruza sus haces de detección y, por lo tanto, si va en dirección al
aparato, la detección es posible que se produzca a una menor distancia, ya que puede que no
atraviese los haces, hasta que esté próximo al aparato.
En el dibujo de la FIG.2, las flechas indican la dirección del movimiento de la persona u
objeto a detectar.
El área de detección depende directamente de la altura de montaje, de acuerdo a la FIG.2.
Retirar la tapa frontal como muestra el dibujo de FIG.3. Fijar el equipo al techo a través de
los taladros mediante dos tornillos incluidos. Realizar la conexión de los conductores
mediante los bornes de tornillo. Conexionar de acuerdo al esquema de la FIG.4.
PUESTA EN SERVICIO
Después de la conexión el aparato realiza una comprobación del sistema durante
aproximadamente 60 segundos, transcurrido este tiempo está preparado para funcionar y
realizar los ajustes seleccionados.
Al quitar la tapa quedan al descubierto tres selectores para los diferentes ajustes que se
pueden realizar en el funcionamiento del CIRCUMAT. FIG.5
INDICADORES DE DETECCIÓN
Un led rojo indica el estado del CIRCUMAT de la siguiente manera:
 Parpadeando: El detector de movimiento está en "STAND BY" esperando
movimiento.
 Apagado: Las condiciones de luminosidad están por encima de la programada.
 Encendido: El equipo detecta movimiento.
AJUSTE DEL CAMPO DE DETECCIÓN:
La temperatura ambiente del recinto donde se instala el CIRCUMAT influye bastante en la
sensibilidad de la detección y por tanto, en la distancia de detección. A mayor temperatura
peor sensibilidad, ya que el aparato funciona por detección del movimiento de una fuente
de calor (en la mayor parte de los casos 36 ºC temperatura del cuerpo humano), cuando
más cercana a 36 ºC sea la temperatura ambiente peor es la detección.
Para ajustar el campo de detección seguir los siguientes pasos:
Gire el selector SENS a la posición máxima, el selector LUX a la posición ☼ y el selector
TIME a la posición mínima.
Muévase en los límites del campo de detección para comprobar la cobertura. Los límites
de este campo pueden variarse con el selector SENS.
AJUSTE DE LA LUMINOSIDAD: El detector de movimiento CIRCUMAT puede ser
graduado de tal manera que actúe solamente cuando las condiciones de luz estén por
debajo del nivel seleccionado. Girando el selector LUX hacia la posición ☼ reaccionará en
cualquier condición de luminosidad. Girando hacia la posición  solamente reaccionará en
condiciones de baja luminosidad.
AJUSTE DEL RETARDO DE CONEXIÓN
Girando el selector TIME, el tiempo de encendido de la carga podrá fijarse entre los
siguientes valores:
 Posición
: encendido 1 segundo, apagado 9 s. Tiempo mínimo.
 Posiciones de 3 s a 30 min.: encendido de 3 s, 15 s, 1 min., 5 min., 10 min., 20 min. y 30
min. (tiempo máximo). Las temporizaciones de 3 s a 30 minutos se reinician en cada
captación realizada.
Colocar de nuevo la tapa frontal, teniendo cuidado de hacer coincidir los índices marcados
en ambas piezas.
CARACTERÍSTICAS TÉCNICAS
Alimentación: 230 V~ 50 Hz
Poder de ruptura: μ 5 A 230 V~ cos φ=1
Consumo propio: 1 W (7,5 VA)
Sensibilidad lumínica: 5 – 1000 Lux.
Rango de temporización: De 3 segundos a 30 minutos
Angulo de detección: 360º
Altura máxima de detección: 3 metros
Temperatura de funcionamiento: -20 ºC a +40 ºC
Tipo de protección: IP 20 según EN 60529
Clase de protección II en condiciones de montaje correctas.
ENG
MOTION DETECTOR
INSTRUCTIONS FOR USE
FIG.1
1. Cover
2. Connection terminals
3. Sensor
4. Selectors
5. Securing holes
DESCRIPTION
The CIRCUMAT motion detector captures invisible infrared emissions from people and
other heat sources without emitting any form of radiation.
When a heat source moves below the CIRCUMAT, its output circuit is activated. When it no
longer captures the movement, it will deactivate after an adjustable delay time.
The motion detector reacts only when light conditions are below the selected level.
INSTALLATION
WARNING: Electric apparatus assembly and installation must only be carried out by an
authorised installer.
ALL POWER MUST BE SWITCHED OFF BEFORE INSTALLING THE UNIT.
The unit is internally protected against interference by a safety circuit. However, certain,
especially strong electromagnetic fields could alter its operation, for which reason it must
not be installed near inductive fields (motors, transformers, transformer substations and
industrial machinery, etc) neither wireless high frequency signals (WI-FI, mobile phone,
signal inhibitors, etc.).
INSTALLATION AND CONNECTION
On the ceiling, avoiding highly reflective surfaces in its detection area (liquids and marble
etc), elements subject to brusque temperature changes (heaters, air conditioning and air
currents etc) or light sources.
The installation of any motion detector must take into account that detection is produced by
the crossing of its detection beams and therefore, if the heat source to be detected is
moving parallel to the beams, the detection is produced at less distance because it will not
cross the beams until it is very close to the unit.
In the drawing of FIG.2, arrows indicate the direction of movement of the person or object
to be detected.
The detection area depends directly on the installation height according to FIG.2.
Remove the front cover as shown in FIG.3. Fix the unit to the ceiling using the two supplied
screws through the securing holes. Connect the wires to the terminal screws in accordance
with the wiring diagram of FIG.4.
PUTTING INTO OPERATION
After connecting the unit, the system should be checked during sixty seconds
approximately, after which time the unit is ready to operate and the selected adjustments
can be made.
With the cover removed, three selectors are available for the various adjustments that can
be made to the CIRCUMAT. FIG.5
DETECTION INDICATORS
A red LED indicates the CIRCUMAT status as follows:

Flashing: the motion detector is in "STAND BY" and ready to detect movement.
 Off: lighting conditions are above the programmed value.

Fixed On: the unit is detecting movement.
ADJUSTING THE DETECTION FIELD:
The ambient temperature in the location where the CIRCUMAT is installed, can have quite
an influence on the detection sensitivity and hence, on the detection distance. With
increasing temperatures, the detection becomes poorer, because the unit operates by
detecting the movement of a heat source (in the majority of cases, the 36 ºC temperature of
the human body), the closer the ambient temperature is to 36 ºC, the poorer the detection.
The detection field is adjusted as follows:
Set the SENS selector to maximum, the LUX selector to the ☼ position and the TIME
selector to minimum.
Move within the detection field limits to verify coverage. The limits of this field can be varied
using the SENS selector.
ADJUSTING LUMINOSITY. The CIRCUMAT motion detector can be adjusted so that it
operates only when lighting conditions are below the selected level. Setting the LUX
selector to the ☼ position will cause it to operate under any lighting conditions. Turn it to the
 position and it will only operate under low lighting conditions.
ADJUSTING THE CONNECTION DELAY
Turning the TIME selector enables the load switch-on to be fixed between the following
values:
 Position : On for 1 second, Off for 9 seconds. Minimum time.
 Positions 3 seconds to 30 minutes: On for 3 seconds, 15 seconds, 1, 5, 10, 20 and 30
minutes (maximum time). The 3 second to 30 minute times is reinitiated with each new
capture.
Replace the front cover, taking care to make the index marks coincide on both parts.
TECHNICAL SPECIFICATIONS
Power supply: 230 Vac, 50 Hz
Breaking power: μ 5 A, 230 Vac cos φ=1
Power consumption: 1 W (7.5 VA)
Light sensitivity: 5 – 1,000 Lux.
Timing range: 3 seconds to 30 minutes
Detection angle: 360º
Maximum detection height: 3 metres
Operating temperature: -20 ºC to +40 ºC
Protection type: IP 20 according to EN 60529
Protection class II under correct installation conditions.
FRA
DETECTEURS DE MOUVEMENT
MODE D'EMPLOI
FIG.1
1.- Couvercle
2.- Bornes de connexion
3.- Capteur
4.- Sélecteurs
5.- Perforations de fixation
DESCRIPTION
Le détecteur de mouvement CIRCUMAT capte les émissions invisibles infrarouges
provenant des personnes et d'autres sources de chaleur sans émettre aucun type de
radiation.
Lorsqu'une source de chaleur bouge sous le CIRCUMAT, son circuit de sortie s'active. Une
fois qu'il ne capte plus de mouvement, il se désactive après un délai de retard réglable.
Le détecteur de mouvement ne réagit que lorsque les conditions de lumière sont en
dessous du niveau sélectionné.
INSTALLATION
ATTENTION : l'installation et le montage des appareils électriques doivent être réalisés par
un installateur autorisé.
AVANT DE PROCÉDER À L'INSTALLATION, DÉCONNECTEZ L'ALIMENTATION.
L'appareil est internement protégé contre les interférences par un circuit de sécurité.
Toutefois, certains champs électromagnétiques particulièrement forts peuvent arriver à
altérer son fonctionnement. Par conséquent, il ne doit pas être installé à proximité de
champs inductifs (moteurs, transformateurs, centres de transformation, machinerie
industrielle, etc.) ou des signaux sans fil à haute fréquence (WIFI, télephonie, inhibteur de
signal. etc.).
MONTAGE ET CONNEXION
Sur toit, en évitant que dans sa zone de détection se trouvent des surfaces hautement
réfléchissantes (liquides, marbre, etc.), des éléments sujets à de brusques changements
de température (chauffage, air climatisé, possibles courants d'air, etc.) ou des sources
lumineuses. La zone de détection dépend directement de la hauteur de montage, selon la
FIG.2.
Lors de l'installation de tout détecteur de mouvement, il faut tenir compte du fait que la
détection se produit lorsque l'on croise ses faisceaux de détection et que, par conséquent,
si la source de chaleur à détecter avance parallèlement aux faisceaux, la détection se
produit à une plus faible distance, puisque qu'elle ne traverse pas les faisceaux que
lorsqu'elle arrive très près de l'appareil (FIG.2).
Retirez le couvercle tel que montre le dessin de la FIG.3. Fixez la base au toit à travers les
trous en forme de fente à l'aide de deux vis incluses. Réaliser la connexion des
conducteurs au moyen des bornes à vis. Connectez conformément au schéma de la FIG.4.
MISE EN MARCHE
Après la connexion, l'appareil réalise une vérification du système pendant environ 60
secondes, une fois ce délai écoulé il est préparé pour fonctionner et réaliser les ajustages
sélectionnés.
En retirant le couvercle, les trois sélecteurs restent au découvert pour les différents
ajustages qui peuvent se réaliser dans le fonctionnement du CIRCUMAT. FIG.5
INDICATEURS DE DÉTECTION
Un led rouge indique l'état du CIRCUMAT de la façon suivante:
 Clignotement: Le détecteur de mouvement est en "STAND BY" en attendant un
mouvement.
 Éteint : Les conditions de luminosité sont au-dessus de celle programmée.
 Allumé en permanence: L'équipement détecte du mouvement.
AJUSTAGE DU CHAMP DE DÉTECTION:
La température ambiante de l'enceinte où est installée le CIRCUMAT a une influence
relativement importante sur la sensibilité de la détection et, par conséquent, sur la distance
de détection. Etant donné que l'appareil fonctionne par détection du mouvement d'une
source de chaleur (dans la plupart des cas 36 ºC est la température du corps humain), plus
la température est élevée, plus la sensibilité est faible. Plus la température ambiante se
rapproche de 36 ºC plus la détection est faible.
Pour ajuster le champ de détection, suivre les pas suivant:
Tourner le sélecteur SENS à la position maximale, le sélecteur LUX à la position ☼ et le
sélecteur TIME à la position minimale.
Bouger dans les limites du champ de détection pour vérifier la couverture. Les limites de ce
champ doivent se varier avec le sélecteur SENS.
RÉGLAGE DE LA LUMINOSITÉ: Le détecteur de mouvement CIRCUMAT peut être
gradué de façon à agir seulement lorsque les conditions de lumière sont en dessous du
niveau sélectionné. En tournant le sélecteur LUX jusqu'à la position ☼, il réagira dans
n'importe quelle condition de luminosité. En tournant jusqu'à la position , il ne réagira que
dans des conditions de luminosité faible.
RÉGLAGE DU DÉLAI DE CONNEXION
En tournant le sélecteur TIME, le temps d'allumage de la charge pourra se fixer entre les
valeurs suivantes :
 Position : allumé 1 seconde, éteint 9 s. Temps minimum.
 Positions de 3 s à 30 min. allumé de 3 s, 15 s, 1 min., 5 min., 10 min., 20 min. et 30 min.
(temps maximum). Les temporisations de 3 s à 30 minutes se rétablissent à chaque
captage réalisé.
Placer à nouveau le couvercle frontal, en prenant soin de faire coïncider les indices
marqués dans les deux pièces.
CARACTÉRISTIQUES TECHNIQUES
Alimentation: 230 V~ 50 Hz
Pouvoir de Coupure: μ 5 A 230 V~ cos φ=1
Consommation propre : 1 W (7,5 VA)
Sensibilité luminique : 5 – 1000 Lux.
Rang de Temporisation: De 3 secondes à 30 minutes
Angle de détection: 360º
Hauteur maximales de détection: 3 mètres
Température de fonctionnement: -20 ºC à +40 ºC
Type de protection: IP 20 selon EN 60529
Classe de protection II en conditions de montage correct.
