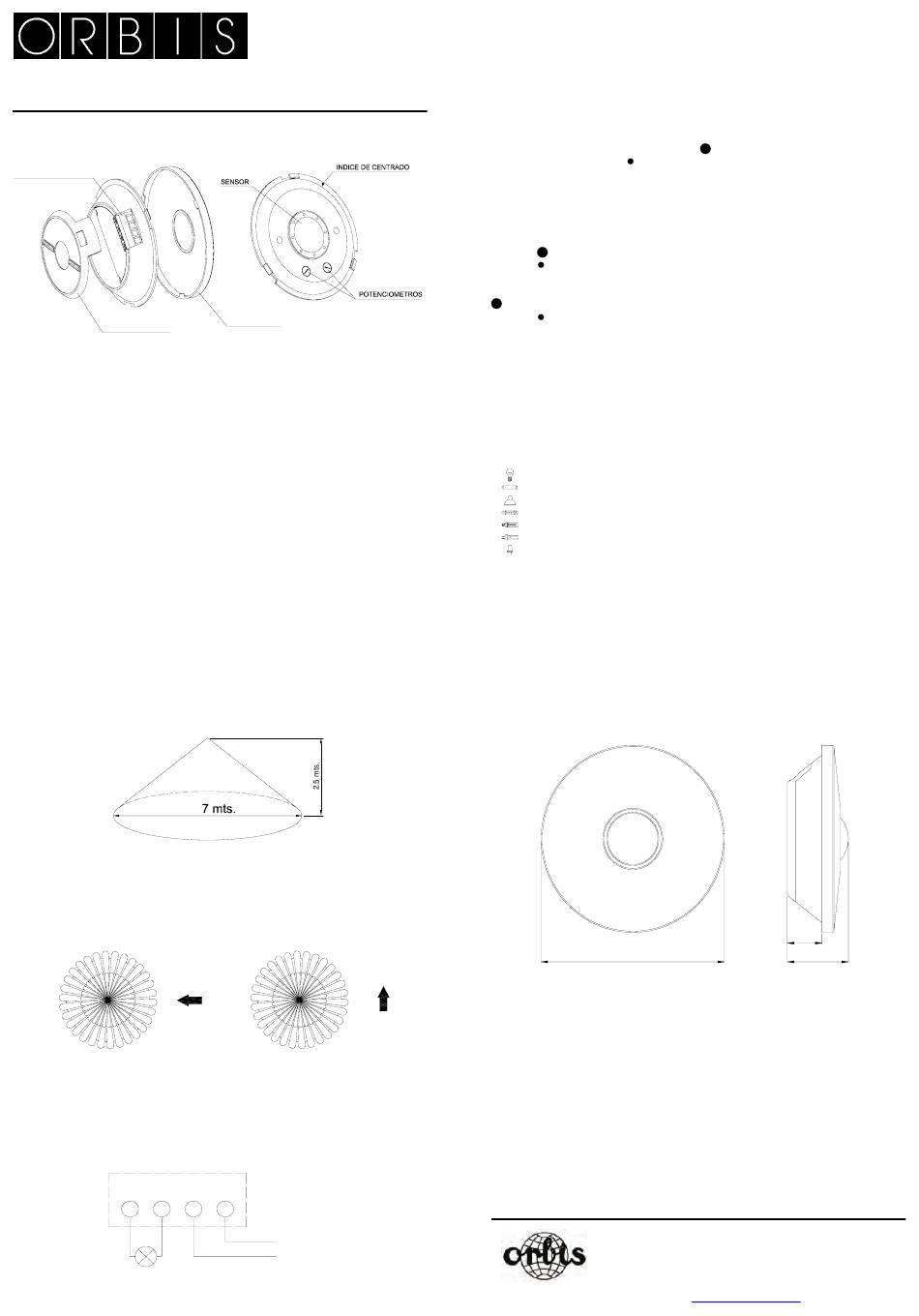

Orbis CIRCUMAT Instructions D'emploi

INSTRUCCIONES DE EMPLEO
BORNAS DE CONEXIÓN
PLACA DE FIJACIÓN
DESCRIPCIÓN
El interruptor de proximidad CIRCUMAT capta las emisiones invisibles infrarrojas
procedentes de personas y otras fuentes de calor sin emitir ningún tipo de
radiación.
Cuando una fuente de calor se mueve debajo del CIRCUMAT su circuito de salida
se activa. Una vez que deja de captar el movimiento se desactiva tras un tiempo
de retardo regulable.
El interruptor de proximidad reacciona únicamente cuando las condiciones de luz
están por debajo del nivel seleccionado.
INSTALACIÓN
ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser
realizada por un instalador autorizado.
ANTES DE PROCEDER A
ALIMENTACIÓN.
El aparato está internamente protegido contra las interferencias por un circuito de
seguridad. No obstante, algunos campos electromagnéticos especialmente fuertes
pueden llegar a alterar su funcionamiento, por tanto, no debe instalarse próximo a
campos inductivos (motores, transformadores, centros de transformación,
maquinaria industrial, etc.).
MONTAJE Y CONEXIÓN
Sobre techo evitando que en su área de detección se encuentren superficies
altamente reflectantes (líquidos, mármol, etc.), elementos sujetos a cambios
bruscos de temperatura (calefacción, aire acondicionado, posibles corrientes de
aire, etc.) o fuentes luminosas. El área de detección depende directamente de la
altura de montaje, de acuerdo a la siguiente figura:
En la instalación de cualquier detector de proximidad se debe tener en cuenta que
la detección se produce al cruzar sus haces de detección, y que por lo tanto si la
fuente de calor a detectar va en paralelo a los haces, la detección se produce a
una menor distancia, ya que no atraviesa los haces, hasta que llega muy cerca del
aparato.
MENOR SENSIBILIDAD
Retirar la tapa frontal girándola y tirando hacia fuera. Soltar los dos tornillos de la
cara frontal que liberan la base de fijación. Fijar la base al techo a través de los
taladros rasgados mediante dos tornillos (incluidos). Para facilitar la instalación se
suministra una plantilla que facilita alinear con las paredes el interruptor de
proximidad CIRCUMAT.
Conexionar de acuerdo al siguiente esquema:
N
CIRCUMAT
INTERRUPTOR DE PROXIMIDAD
TAPA FRONTAL
LA INSTALACIÓN DESCONECTE
MAYOR SENSIBILIDAD
L N
N
L
Volver a fijar el aparato a la base mediante los dos tornillos.
La temperatura ambiente del recinto donde se instala la CIRCUMAT influye
bastante en la sensibilidad de la detección y por tanto, en la distancia de
detección. A mayor temperatura peor sensibilidad, ya que el aparato funciona por
detección del movimiento de una fuente de calor (en la mayor parte de los casos
36 ºC temperatura del cuerpo humano), cuando más cercana a 36 ºC sea la
temperatura ambiente peor es la detección.
PUESTA EN SERVICIO
Para ajustar el campo de detección seguir los siguientes pasos:
Girar el selector "LUX" hasta la posición
de mínima temporización
del campo de detección.
AJUSTE
AJUSTE DE LA LUMINOSIDAD: El interruptor de proximidad CIRCUMAT puede
ser graduado de tal manera que actúe solamente cuando las condiciones de luz
estén por debajo del nivel seleccionado. Girando el selector "LUX" hacia la
posición reaccionará en cualquier condición de luminosidad. Girando hacia la
posición solamente reaccionará en condiciones de baja luminosidad.
AJUSTE DEL RETARDO DE CONEXIÓN: Girando el selector "TIME" a la posición
el retardo de conexión será de 10 minutos aproximadamente. Girando hacia la
posición el retardo será de 3 segundos.
Colocar de nuevo la tapa frontal, teniendo cuidado de hacer coincidir los índices
marcados en ambas piezas.
Para que los cambios realizados en los potenciómetros de ajuste del equipo
tengan efecto, es necesario salir del área de detección y esperar al apagado
de la instalación.
CARACTERÍSTICAS TÉCNICAS
Alimentación:
Poder de ruptura:
Cargas máximas recomendadas
Lámparas incandescentes
Fluorescentes
Halógenas 12V
Halógenas 230V
Lámparas bajo consumo (CFL)
Lámparas bajo consumo (Downlights)
Lámparas LED
LA
Consumo propio:
Material contacto
Sensibilidad
Rango de temporización
Angulo de detección
Altura Máxima de detección
Temperatura de Funcionamiento:
Tipo de Protección:
Clase de Protección
DIMENSIONES
01_2012
y el selector "TIME" hasta la posición
. Comprobar la cobertura moviéndose en los límites
230 V~ 50 - 60 Hz
10 A / 250 V~
2200 W
400 VA
2000 VA
2200 W
400 VA
400 VA
400 VA
Menor de 2 W
AgSn0
2
3 – 2000 Lux.
De 3 seg. a 10 minutos.
360º
5 metros
-20 ºC a + 40 ºC
IP 20 según EN 60529
II en condiciones de montaje
correctas.
Ø138.5
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61
Teléfono:+ 34 91 5672277;
E-mail: info@ orbis.es
http://www.orbis.es
26
46
A016.13.53042
E–28020 MADRID
Fax:+34 91 5714006
