Orbis DICROMAT + Mode D'emploi

FIG.1
1
FIG.2
4
FIG.4
Ø3 m
FIG.5
05/01.2019
DICROMAT +
2
FIG.3
L N N
1200 W
400 VA
1000 VA
1200 W
500 VA
500 VA
LED 500 VA
Ø10 m
Ø65
Ø61.5
Ø76
ORBIS ITALIA S.p.A.
Via L. Da Vinci,9/B Cassina de' Pecchi -MI-
Tel.- 02/95343454 Fax.- 02/9520046
e-mail: info@orbisitalia.it
http://www.orbisitalia.it
ITA
ISTRUZIONI PER L'USO
FIG.1 e FIG.2
1.
3.
DESCRIZIONE

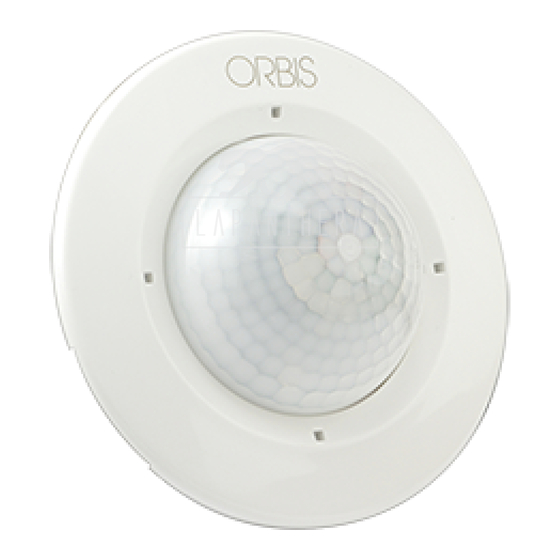

Il rilevatore di movimento DICROMAT + capta le emissioni invisibili infrarosse provenienti da persone e a
3
altre fonti di calore non emittenti radiazioni.
Il dispositivo DICROMAT + accende il carico luminoso ad esso collegato, quando una fonte di calore si
muove nel rispettivo campo di rilevamento e lo spegne terminata l'operazione di rilevamento, trascorso un
ritardo regolabile. Il dispositivo DICROMAT + non è adatto per sistemi di allarme.
Il circuito del dispositivo DICROMAT + opera soltanto quando le condizioni di luce sono inferiori al livello
selezionato.
INSTALLAZIONE
AVVERTENZA. L'installazione e il montaggio devono essere effettuate da un installatore
qualificato.
PRIMA DI PROCEDERE AL COLLEGAMENTO, ACCERTARSI CHE I CAVI NON SIANO IN
TENSIONE.
Sebbene un circuito di sicurezza protegga il dispositivo dalle interferenze interne, alcuni campi
elettromagnetici particolarmente forti possono alterarne il funzionamento. Pertanto, non va installato nei
pressi di campi induttivi (motori, trasformatori, centri di trasformazione, macchinari industriali, ecc.), segnali
wireless ad alta frequenza (WIFI, telefonia, inibitori segnali, ecc.), dispositivi di emissione di raggi infrarossi
(telecamere di sicurezza, ecc.).
L
MONTAGGIO
Mediante incasso a soffitto avendo cura di evitare, nella rispettiva area di rilevamento, superfici altamente
riflettenti (liquidi, marmo, ecc.), elementi soggetti a escursioni termiche brusche (riscaldamento, aria
climatizzata, eventuale presenza di correnti d'aria) o sorgenti luminose.
La sensibilità del rilevatore può essere compromessa se la temperatura dell'oggetto da rilevare si
avvicina alla temperatura ambiente.
L
Nell'operazione di installazione del dispositivo DICROMAT + tener conto del fatto che la sua attivazione si
N
verifica allorquando la fonte di calore ne attraversa i fasci di rilevamento. Di conseguenza, in direzione del
dispositivo, il rilevamento potrebbe avvenire a una distanza più corta dal momento che l'attraversamento
dei fasci avverrà nelle immediate vicinanze del dispositivo medesimo. Le frecce di cui alla FIG.4 indicano la
direzione del movimento della persona od oggetto da rilevare.
Altezza ideale di montaggio pari a 2 e 4 m. La direzione del movimento della fonte di calore dev'essere
trasversale alla lente del dispositivo DICROMAT + (FIG.4).
L'installazione del dispositivo da incasso a soffitto deve avvenire come da FIG.5.
COLLEGAMENTO
Per collegare il dispositivo, rimuoverne lo sportello come da FIG.2. Quindi, effettuarne il collegamento
come da schema di cui alla FIG.3.
MESSA IN FUNZIONAMENTO. IMPOSTAZIONI
In occasione del primo collegamento o al termine di uno scollegamento prolungato, il dispositivo esegue un
on / off di 1 secondo, dopo provvederà all'attivazione del carico per 30 s. Decorso tale lasso di tempo, verrà
attivato il funzionamento normale.
Selettori impostazioni:
-
 (TIME) per la regolazione del ritardo di spegnimento
-
3 LUX- ☼ (LUX) per la regolazione della luminosità.
REGOLAZIONE DEL CAMPO DI RILEVAMENTO
Per regolare il campo di rilevamento ruotare il:
-
Selettore TIME nella posizione minima.
-
Selettore LUX nella posizione ☼.
REGOLAZIONE DELLA LUMINOSITÀ
Se la luminosità ambientale è corretta per il funzionamento del rilevatore, ruotare il potenziometro LUX e
posizionarlo in modalità 3 LUX. Quindi, ruotare lentamente a destra fino all'attivazione dell'illuminazione.
Quando il selettore LUX è nella posizione ☼, il dispositivo funzionerà con qualsiasi condizione di luminosità
mentre quando è nella posizione 3 LUX, funzionerà soltanto in condizioni di luminosità particolarmente
basse.
REGOLAZIONE DEL TEMPO DI RITARDO ALLO SPEGNIMENTO
Ruotare il selettore TIME tra i due seguenti livelli: Tempo minimo di ritardo allo spegnimento 10 secondi e
Tempo massimo di ritardo allo spegnimento 15 minuti.
La temporizzazione riparte ad ogni intercettazione del rivelatore. Trascorso il tempo impostato, il dispositivo
sarà inattivo per circa 2 secondi, periodo in cui non si verifica alcun rilevamento.
Per rendere effettive le modifiche effettuate sui potenziometri di regolazione del dispositivo, uscire
dall'area di rilevamento e attendere lo spegnimento dell'impianto.
DISPOSITIVI DI LIMITAZIONE DELL'AREA
Dispositivo di limitazione dell'area di rilevamento in dotazione, riducibile all'occorrenza. Per escludere un
settore dal campo, coprirne la rispettiva zona della lente con il limitatore.
CARATTERISTICHE TECNICHE
Alimentazione
Potere di interruzione
Consumo proprio
Regolazione luminosità
Regolazione temporizzazione
Angolo di rilevamento
Campo di rilevamento
Temperatura di funzionamento
Grado di protezione
Classe di protezione
AI SENSI DELL'ART. 26 DEL DECRETO LEGISLATIVO 14 MARZO 2014, N. 49
"ATTUAZIONE DELLA DIRETTIVA 2012/19/UE SUI RIFIUTI DI APPARECCHIATURE
ELETTRICHE ED ELETTRONICHE (RAEE)"
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto
alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto,
conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti
elettrotecnici ed elettronici.
In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al
rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m
consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni
inferiori a 25 cm.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
A016.13.57744
sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l'apparecchiatura.
Soggetto a modifiche di carattere tecnico – Ulteriori info sul sito:
Dispositivo di limitazione area di rilevamento
Elementi di fissaggio
230 V~ 50 Hz
µ 6 A 230 V~ cos φ = 1
5,5 VA (0,8 W)
3 - 2000 lux
da 10 s a 15 min.
360º
Ø10 m ad un'altezza di 2,5 m (< 24 °C)
-20 ºC a +40 ºC
IP20
II a condizioni corrette di installazione.
RIVELATORE DI MOVIMENTO
Selettori impostazioni
2.
4. Protezione morsetti di
collegamento
2
è inoltre possibile
www.orbisitalia.it
