SIMULATEUR DE CAPTEUR AUTOMOBILE
Le signal de sortie change avec toute modification des paramètres et peut être surveillé
si nécessaire à l'aide d'un oscilloscope ou d'un autre outil de mesure.
La
LED verte
du simulateur indique l'état actif de ce bouton. Cette LED est allumée quand
le signal est disponible sur la sortie. Si cette LED n'est pas allumée, le signal est
interrompu.
Si le signal de sortie est interrompu pendant le fonctionnement du simulateur, la
verte
ne sera pas allumée. Le dispositif est réactivé en maintenant le
au milieu du clavier.
Une
LED rouge
clignotante indique que AutoSim est sous tension et que le
microprocesseur du périphérique est en ordre.
Dès que le test est terminé et que l'alimentation AutoSim est désactivée, tous les
paramètres précédents sont effacés. AutoSim ne mémorise pas les paramètres. Lorsque
l'appareil est rallumé, les paramètres initiaux sont automatiquement activés par défaut.

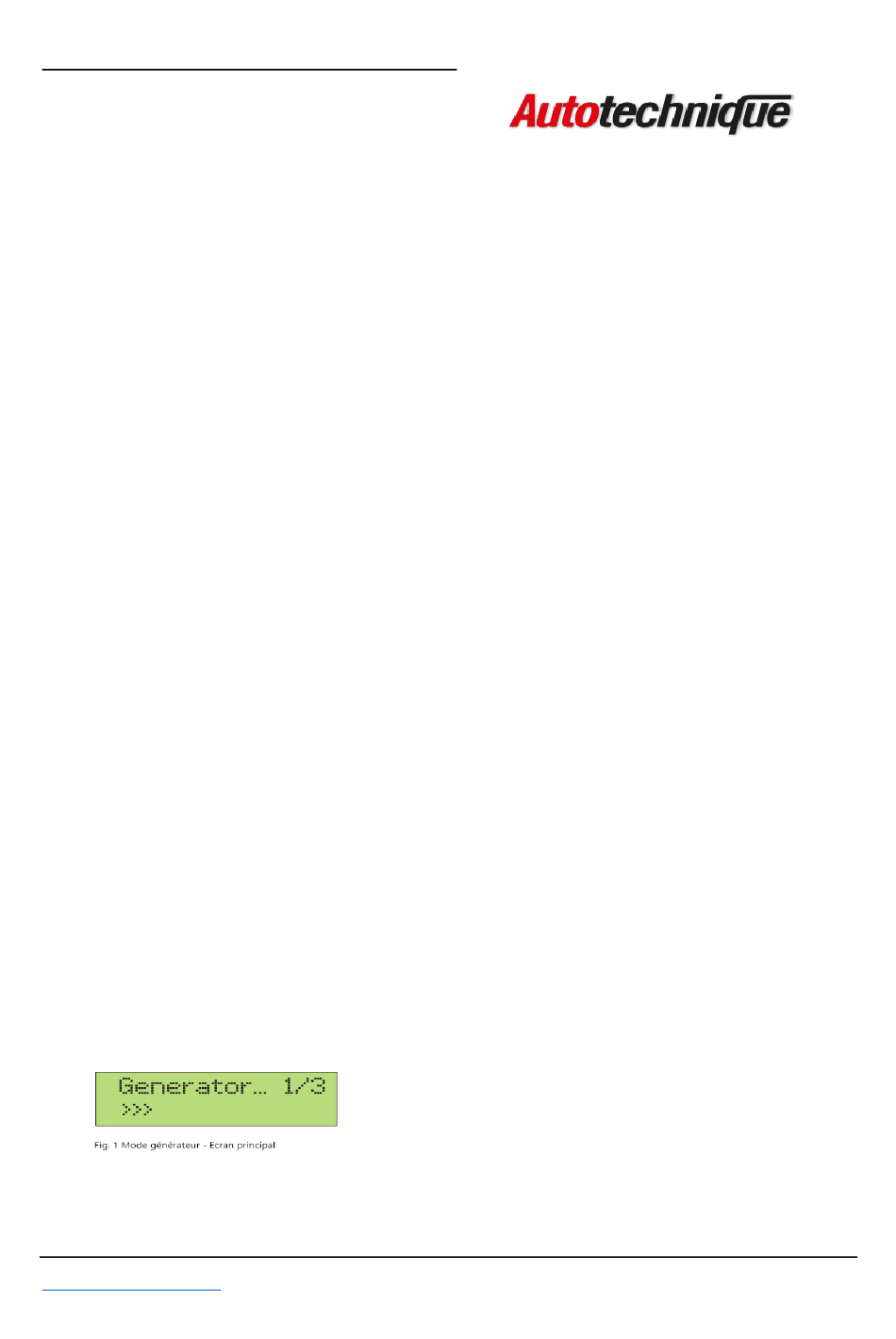

Modes de fonctionnement
1. Génération de signal périodique
Forme d'onde
Fréquence
Amplitude de sortie
Rapport Cyclique - RCO
Décalage CC
Sortie d'impulsion de déclenchement
www.autotechnique.fr
Rectangulaire
0.1Hz ~ 10000Hz
0.2V ~ 12V
10% ~ 90%
0.2V ~ 5V
150mA
LED
bouton vert
situé
Page 7
