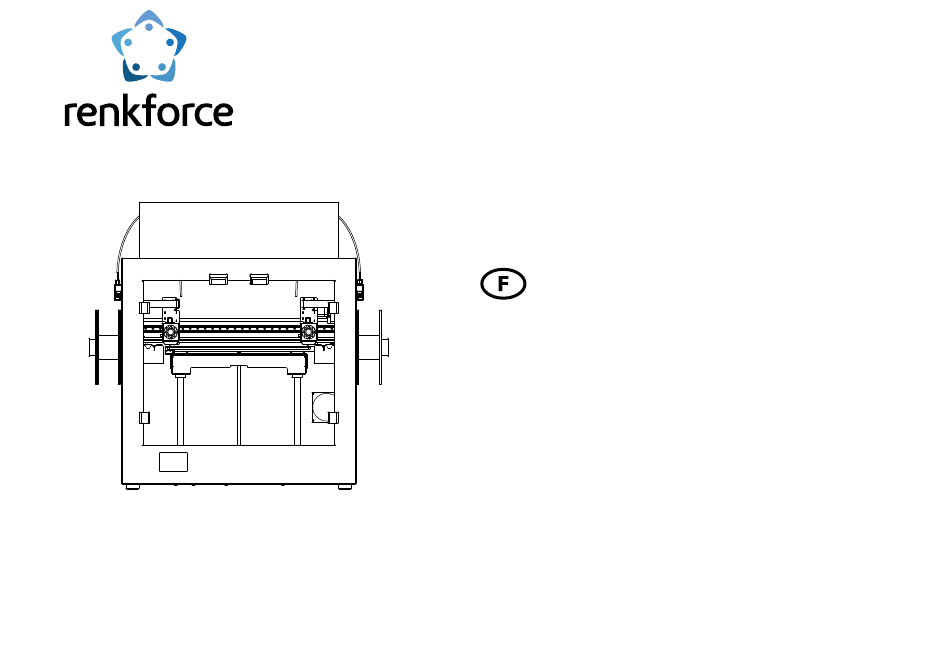

- Page 1 Imprimante 3D FDM Pro 7 Guide d’utilisation Nº de commande . 2584537 Veuillez lire le mode d’emploi avant d’utiliser l’appareil. ☆...
- Page 3 Catalogue 1. Informations importantes 1.1 Attention : ...........................................01 1.2 Produits ............................................01 1.3 Conditions environnementales ....................................01 2. Présentation du produit 2.1 Présentation physique .......................................02 2.2 Présentation de l’extrudeuse .....................................03 2.3 Présentation de la plateforme de construction ................................03 2.4 Liste des accessoires .........................................04 2.5 Spécifications techniques ......................................05 3.
- Page 4 électriques. 1.2 Produits Les imprimantes Renkforce peuvent être utilisées avec une large gamme de filaments. Toutefois, pour obtenir les meilleurs résultats d’impression, nous vous recommandons d’utiliser le filament de bonne qualité, étant donné que le filament de mauvaise qualité boucherait l’extrudeuse et l’endommagerait avec le moteur.
- Page 5 2. Présentation du produit 2.1 Présentation physique Écran tactile Logement pour carte SD Plateforme de construction Extrudeuse 1 Extrudeuse 2 Commutateur d’éclairage Prise de courant et interrupteur Support de bobine 1 Support de bobine 2 ⑤ ④ ⑧ ⑦ ② ③...
- Page 6 2.2 Présentation de l’extrudeuse ⑦ ⑥ ⑧ ⑤ ④ ③ ② ① 1 Buse 2 Bloc thermique 3 dispositif de chauffage et NTC Gorge à rupture thermique 5 Dissipateur thermique 6 Ventilateur de l’appareil 7 Racleur 8 Poubelle 2.3 Présentation de la plateforme de construction ②...
- Page 7 2.4 Liste des accessoires Image Qté. Unité Cordon d’alimentation Carte SD (contient le mode d’emploi et le logiciel de découpe) Lecteur de carte Support magnétique Plateforme de construction métallique complète Tige d’éjection Clé hexagonale de 6 mm de diamètre. Clé hexagonale de 1,5/2/2,5/3/4 mm de diamètre. Support de bobine Petite aiguille 0,3 x 75 mm tube de filament...
- Page 8 2.5 Spécifications techniques Tension de fonctionnement : 120 - 240 V/AC, 50/60 Hz 8,5 A Consommation électrique : 600 W max Mode simple extrusion, mode double extrusion,360 x 250 x 200 mm Taille du modèle (L x H x P) : Mode duplication/mode miroir 140 x 250 x 200 mm Processus de production : Fabrication de filaments fondus (FFF)
- Page 9 3. Préparation avant l’impression 3.1 Aperçu du menu Outil/impression -L’écran tactile est allumé lorsque l’alimentation électrique est connectée. - Vous pouvez toucher l’écran pour le fonctionnement. - Ne touchez pas l’écran avec les objets pointus. Tool Settings Printing L’utilisateur peut vérifier le changement de langue, les informations sur l’appareil, le réglage du volume d’air, le réglage par défaut, le décalage de EEPROM l’extrudeuse en cliquant sur l’icône de réglage.
- Page 10 Interface outil/manuel L’utilisateur peut effectuer manuellement les contrôles de mouvement de l’extrudeuse, de la plateforme de construction et du moteur d’alimentation. Move 移动 L’axe Y se déplace vers l’arrière La plateforme de construction se déplace vers le haut L’axe X se déplace vers la droite Réglage du clic et de la distance de déplacement Décalage de l’extrudeuse entre X1 et X2 L’axe X se déplace vers la gauche.
- Page 11 Interface outil/préchauffage L’utilisateur peut contrôler la température de l’extrudeuse et de la plateforme de construction en cliquant sur l’icône de préchauffage. Preheat Augmentation de la température Diminution de la température Extrusion1：30℃/190℃ Décalage de température entre l’extrudeuse 1, l’extrudeuse 2 et Extrusion1 10℃...
- Page 12 Chargement/Déchargement des outils/filaments L’utilisateur peut charger et décharger le filament via le menu d’extrusion. Extrusion Chargement de filaments Extrusion1：5mm Déchargement de filaments Temper：190℃ Décalage de l’extrudeuse entre Retour au menu précédent. Extrudeuse 1 et Extrudeuse 2 Extrusion1 Normal Back Vitesse de chargement/déchargement du filament Longueur de chargement/déchargement du filament...
- Page 13 Outil/réinitialisation automatique L’utilisateur peut effectuer la réinitialisation automatique de l’axe X, de l’axe Y et de l’axe Z. Home Réinitialisation automatique de l’axe X Réinitialisation automatique de l’axe Y Réinitialisation automatique Réinitialisation automatique de l’axe Z des axes X, Y et Z. Retour au menu précédent Motor-off Back...
- Page 14 Réglage/ventilateur d’air L’utilisateur peut contrôler la mise en marche/l’arrêt ainsi que le volume d’air du ventilateur de l’objet et du ventilateur de l’extrudeuse à travers le menu du ventilateur d’air. 风扇 Augmentation du volume d’air Diminution du volume d’air FAN：0 Back 100% 100 % du volume d’air...
- Page 15 Outil/mise à niveau L’utilisateur peut étalonner la plateforme de construction via le menu de mise à niveau. Voir le point 3.2 pour des instructions détaillées. Leveling 调平 Menu d’impression Sélectionnez le fichier pour réaliser l’impression en cliquant sur l’icône d’impression. Printing Sélectionnez le fichier pour accéder à...
- Page 16 Impression Impression > Option Speed Temp. 00:00:01 0.000 -15/0 -15/0 -15/0 Back Pause Stop Option Réglez la vitesse d’impression et la vitesse d’extrusion pendant l’impression Réglez le plateau chauffant, la température de l’extrudeuse, Réglez le volume d’air de l’extrudeuse pendant l’impression. le volume d’air, la vitesse d’impression et la vitesse d’extrusion pendant l’impression.
- Page 17 3.2 L’étalonnage de la plateforme de construction La plateforme de construction a été étalonnée et bien mise à niveau à la sortie de l’usine, mais une certaine déviation peut survenir pendant le transport. Il est donc préférable de mettre la plateforme à niveau avant l’impression. Installez la plateforme de construction en métal et le tapis magnétique.
- Page 18 Preheat Extrusion Move Home Settings Printing Tool Back Leveling Cliquez sur « Tool - Preheat » (Outil - Préchauffage) HeatBed：50℃/50℃ Close Back HeatBed 10℃ Cliquez sur « HeatBed » (lit chauffant) ; chauffer la plateforme à la température prédéfinie.
- Page 19 HeatBed：50℃/50℃ Move Home Preheat Extrusion 10℃ HeatBed Close Back Back Leveling Cliquez sur « Back » - « Leveling » (Retour - Mise à niveau). Placez un papier A4 entre la buse et la plateforme.
- Page 20 2. Bouton d’étalonnage Si le papier A4 peut glisser facilement, cela signifie que la distance entre la buse et la plateforme est trop grande ; vous pouvez tourner la molette dans le sens inverse des aiguilles d’une montre jusqu’à ce que le papier puisse glisser sans difficulté. Si le papier ne peut pas glisser, vous pouvez tourner la molette dans le sens des aiguilles d’une montre jusqu’à...
- Page 21 Point 3 Point 4 Point 2 Point 1 E2 Calibration Back Après l’étalonnage de l’extrudeuse E1, cliquez sur « E2 Calibration » (étalonnage E2), la tête d’impression se déplace vers l’avant droit de la plateforme. Desserrez les vis du dissipateur thermique E2 à l’aide d’un tournevis hexagonal de 2 mm de diamètre, placez un papier A4 entre la buse et l’embout, étalonnez la buse et le bloc thermique de haut en bas jusqu’à...
- Page 22 3.3 Chargement/déchargement du filament 3.3.1 Installation du support de bobine et du tube de filament. Installez le support de bobine gauche ; faites-le Installez le support de bobine droite ; faites-le tourner dans le sens des aiguilles d’une montre. tourner dans le sens des aiguilles d’une montre. Gauche Extrusion 1 Droit...
- Page 23 3.3.2 Chargement du filament de l’extrudeuse Installez le filament sur le côté gauche et le côté droit. Chargement des filaments dans les extrudeuses E1 et E2. Preheat Extrusion Move Home Tool Settings Printing Leveling Back Cliquez sur « Tool - Preheat » (Outil - Préchauffage) Extrusion1：30℃/190℃...
- Page 24 Extrusion1：5mm Temper：190℃ Preheat Extrusion Move Home Normal Extrusion1 Back Back Leveling Revenez et cliquez sur « Extrusion ». Appuyer sur « In » (Entrée) ; le filament sort de la buse et le chargement est terminé. Extrusion2：5mm Extrusion2：30℃/190℃ Temper：190℃ Close Back Extrusion2 10℃...
- Page 25 4. Imprimez le modèle 3D 4.1 Impression 1. Enregistrez les fichiers « gcode » sur la carte Micro SD. 2. Insérez la carte SD dans l’imprimante et sélectionnez les fichiers à imprimer Settings Printing Tool ReadyPrint＞…＞Confirm ReadyPrint＞…＞Printing mode Warning Single extruder mode Select the correct printing mode.
- Page 26 4.2 Retrait des impressions terminées Lorsque l’impression est terminée, l’utilisateur peut retirer le support magnétique pendant que la plateforme de construction refroidit. Retirez à la main les imprimés finis du support magnétique, sans aucun outil, et l’utilisateur peut maintenant terminer l’impression et obtenir ce qu’il veut.
- Page 27 EXEMPLE D’AVERTISSEMENT Caution high temperature / Ne touchez pas le plateau chauffant pendant le préchauffage ou l’impression. Température élevée Ne touchez pas la tête d’impression pendant le préchauffage ou l’impression. Aver�ssement ! Par�es mobiles et rota�ves. Risque de blessure due aux trac�ons et pincements. Gardez vos doigts, les autres par�es de votre corps, les vêtements et les cheveux éloignés Warning!
