Manuel d'installation pour protection anti-torsion

Kaba c-lever compact

1.1.

Sécurité anti-torsion avec vis spéciale

Changement de vis

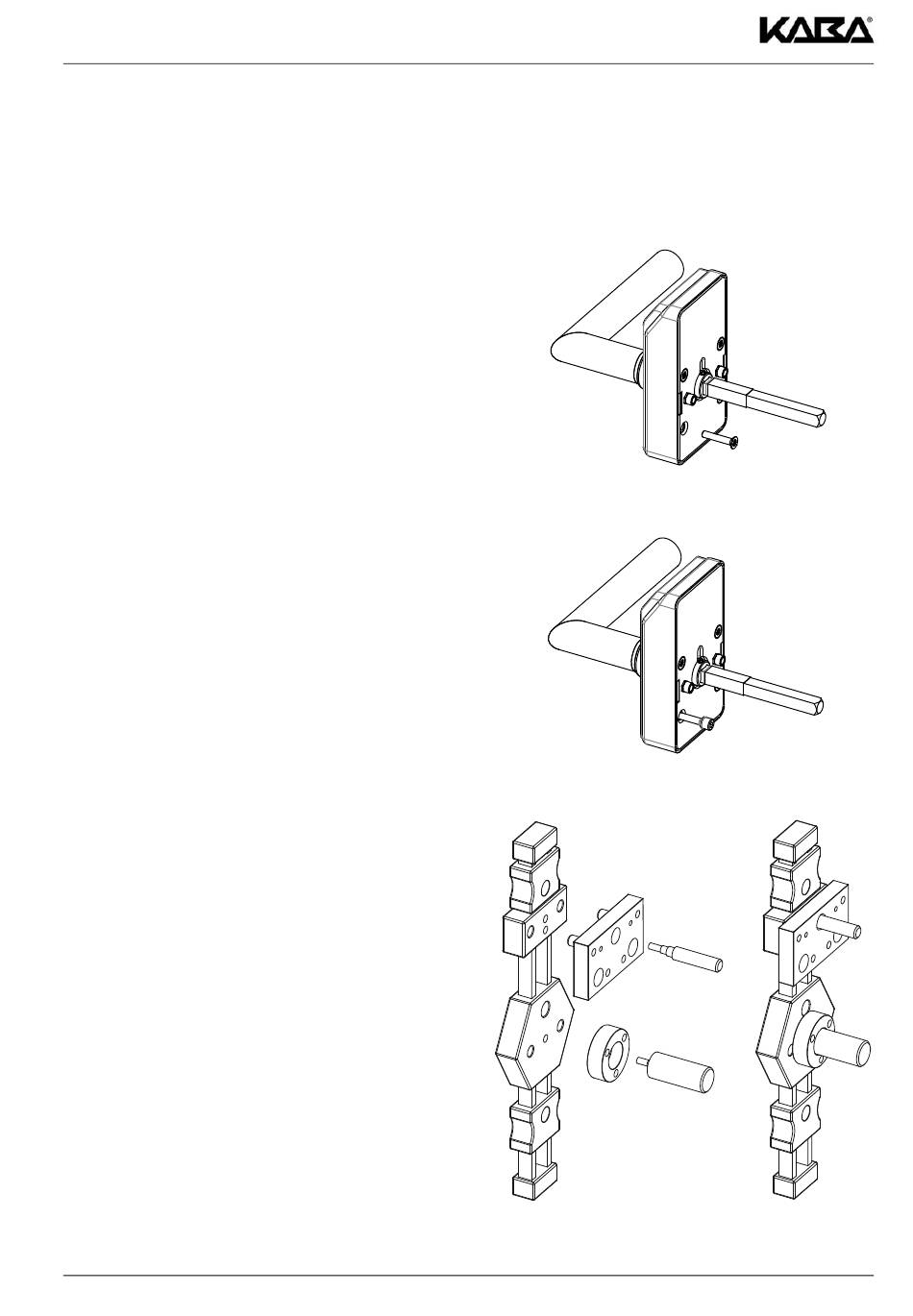

1. Retirer la vis inférieure gauche ou

droite sur la c-lever compact (Fig.1).

2. Poser la vis spéciale (Article:

2720-29) dans la c-lever compact à

la place de la vis retirée (Fig. 2).

Assembler le gabarit de perçage

1. Assembler le gabarit de perçage

(Article: 2720-25 Gabarit de perçage)

avec l'adaptateur (Article: 2720-35

Adaptateur pour gabarit de perçage)

ainsi que représenté Figure 2.

Sécurité anti-torsion Kaba c-lever compact

Fig. 1

Fig. 2

Fig. 3

k2evo710fr-2012-11

1/4

Page 1 1.1. Sécurité anti-torsion avec vis spéciale Changement de vis 1. Retirer la vis inférieure gauche ou droite sur la c-lever compact (Fig.1). Fig. 1 2. Poser la vis spéciale (Article: 2720-29) dans la c-lever compact à la place de la vis retirée (Fig. 2).
Page 2 Perçage pour la sécurité anti-torsion 1. Selon que la vis pour la sécurité anti-torsion a été vissée à gauche ou à droite dans la c-lever compact, le perçage doit être réalisé avec une mèche de Ø 7,2 mm et sur une pro- max.
Page 3 Bref descriptif Installer la Kaba c-lever compact 1. Réinstaller la c-lever compact sur la porte conformément au manuel d'installation (Fig. 6; Fig. 7). Fig. 6 Fig. 7 Sécurité anti-torsion Kaba c-lever compact k2evo710fr-2012-11...
Page 4 2. Retirer le film sur un côté de l'auto- collant. 3. Positionner l'auto-collant sur la face intérieure de la c-lever compact de manière à ce que l'auto-collant soit parfaitement centré par rapport aux douilles taraudées (Fig. 8). Fig. 8 4.
