Sommaire des Matières pour Kaba c-lever compact

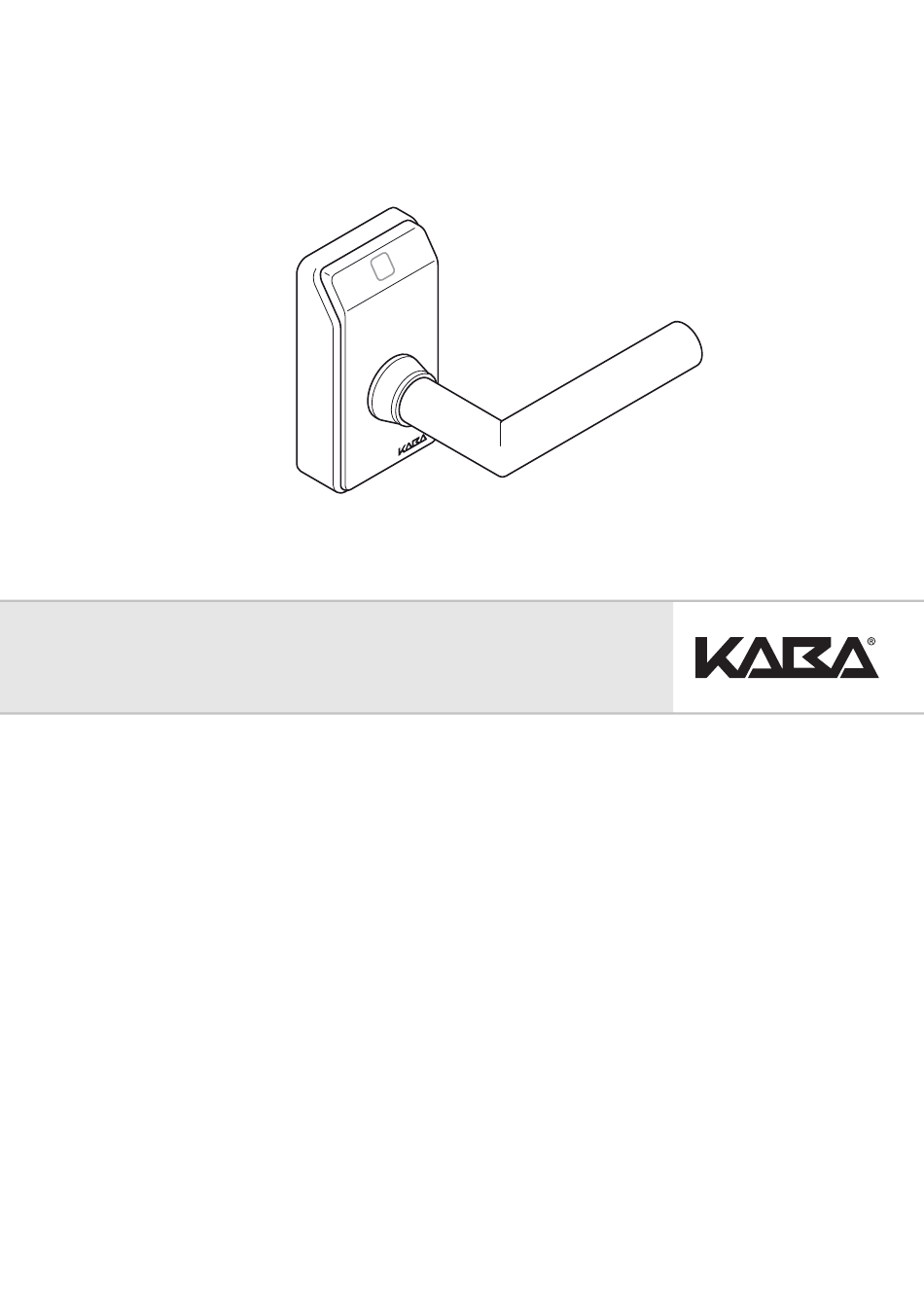

- Page 1 Kaba c-lever compact Manuel d'installation N° du doc.: k2evo703fr-2011-05...
- Page 2 Fax. +41 (0) 44 931 63 85 www.kaba.at www.kaba.de www. kaba.ch Kaba® est une marque déposée de la société Kaba SA. Cette documentation ne peut être reproduite ou réutilisée sous quelque forme que ce soit, sauf autorisation écrite de Kaba SA. Copyright by Kaba GmbH...
- Page 3 Structure c-lever compact ........
- Page 4 Pannes éventuelles ......... . 21 k2evo703fr-2011-05 Kaba c-lever compact...
- Page 5 Généralités sur le présent manuel Validité Ce manuel décrit l'installation, la maintenance et l'élimination des pannes pour le Kaba c-lever compact. Il s'applique aux variantes 2724 MID, 2725 MID, 2724 LEA et 2725 LEA. Groupe cible Ce manuel s'adresse au personnel qualifié chargé du montage, de l'installation, de la mise en service, de l'entretien et de la maintenance de ce produit.
- Page 6 être utilisés de manière optimale. Définition des termes Pour simplifier la lecture du manuel, le Kaba c-lever compact sera appelé actionneur, l'appareil de programmation 1460 sera abrégé par Programmer et le logiciel Kaba evolo Manager par KEM.
- Page 7 Sécurité et environnement Sécurité et environnement Utilisation conforme à sa destination Le Kaba c-lever compact doit être utilisé uniquement pour un usage conforme à sa destination, à savoir l'ouverture et la fermeture de portes. Tout autre usage est interdit. Consignes de sécurité concernant ce produit 2.2.1 Mesures de protection ESD...
- Page 8 électroniques (EEAV/WEEE), conformément à la Directive sur l'équipement des appareils électriques et électroniques usagés. Conformité Le présent actionneur répond aux exigences de la directive R&TTE 1999/5/CE et de la directive CEM 89/336/CEE. Kaba c-lever compact k2evo703fr-2011-05...
- Page 9 L'épaisseur de la porte doit être comprise entre 39 mm et 94 mm! 3.3.2 Caractéristiques de la serrure Le Kaba c-lever compact peut être utilisé avec la plupart des serrures de portes courantes. Utilisez uniquement des serrures de fabricants connus afin d'être sûr que les alésages de rosace seront conformes aux normes correspondantes.
- Page 10 (chlore, ammoniaque) Locaux Ne pas utiliser dans un environnement éventuellement explosif Normes Protection incendie Selon la norme EN1634-1 EN179 Selon le certificat d’essai Légende: La plage de températures est fonction des spécifications du fabricant de piles Kaba c-lever compact k2evo703fr-2011-05...
- Page 11 Manuel d'installation Description du produit Structure c-lever compact Vue éclatée Position Description Unité mécatronique Boîtier Bague métallique Bague de guidage en plastique Poignée extérieure Distributeur de direction Piles, type AAA Lithium (2 pièces) Broche de poignée Goujon fileté Rosace intérieure «ronde» (option) Vis de fixation pour rosace intérieure (2 pièces)
- Page 12 Ø 7,2 mm des deux côtés de la porte (p. ex. selon norme DIN 18255). 5. Nettoyer la mortaise après le perçage et remonter la serrure de la porte. Kaba c-lever compact k2evo703fr-2011-05...
- Page 13 à gauche! Mettre les piles en place 2. Mettre les piles (7) en place dans l'unité mécatronique (1) tel que représenté sur l'illustration. Respecter la polarité des piles! Kaba c-lever compact k2evo703fr-2011-05...
- Page 14 Monter la rosace intérieure 2. Installer la rosace intérieure (10) en option avec épaulement en plastique vers le bas par le côté intérieur de la porte et fixer avec les vis de fixation (11). Kaba c-lever compact k2evo703fr-2011-05...
- Page 15 Installation 3. Placer le cache (12) sur la rosace intérieure (10). 4. Pousser la poignée (13) sur la broche de poignée (8) jusqu'à ce que l'encliquetage soit audible, et fixer avec la vis de fixation (14). Kaba c-lever compact k2evo703fr-2011-05...
- Page 16 2 x bref après présentée, complète des médias une structure B avec Master 15 s s‘éteint aprés utilisateurs, 2 bips de programmation B supplémentai initialisation supplémentaires après 15 réussie secondes confirment la réinitialisation de tous les médias utilisateurs. Kaba c-lever compact k2evo703fr-2011-05...
- Page 17 Seule une durée de temps limitée est disponible pour l'échange des piles. Les réglages de l'horloge interne sont conservés durant cette brève période. Pour le Kaba c-lever compact, cette durée, appelée durée de sauvegarde, est de 30 secondes! Compte tenu de leur capacité insuffisante, l'utilisation d'accus ou de piles rechargeables est interdite.
- Page 18 ATTENTION Les piles usées sont susceptibles de fuites ; il est donc recommandé de contrôler régulièrement l'état des piles utilisées. Kaba SA décline toute responsabilité en cas de dommages consécutifs à l'usage de piles défectueuses (aucune garantie légale ou contractuelle ne peut être accordée sur les piles).
- Page 19 - Déverrouillage de l'intérieur 1. Sur une serrure anti-panique, le Kaba c-lever compact peut être déverrouillé à tout moment en activant la poignée. Dans les autres cas, seules les fonctions dont dispose la serrure concernée sont assurées lorsque la poignée est actionnée de l'intérieur.
- Page 20 L'utilisation de produits de nettoyage ou de méthodes appropriées peuvent endommager la surface de l'actionneur. Nettoyez la surface avec un chiffon doux et humide. N'utiliser que des désinfectants explicitement prévus pour le nettoyage de surfaces métalliques et plastiques sensibles. Kaba c-lever compact k2evo703fr-2011-05...
- Page 21 Impossible d'ouvrir la porte 8 x bref 8 x rouge Le test du système ne Vérifier, et éventuellement à l'aide du média s'est pas déroulé remplacer les connexions programmé correctement par câble et l'unité d'accouplement Kaba c-lever compact k2evo703fr-2011-05...
- Page 22 Manuel d'installation Notes Kaba c-lever compact k2evo703fr-2011-05...
- Page 23 Notes Manuel d'installation k2evo703fr-2011-05 Kaba c-lever compact...
- Page 24 Manuel d'installation Notes Kaba c-lever compact k2evo703fr-2011-05...
