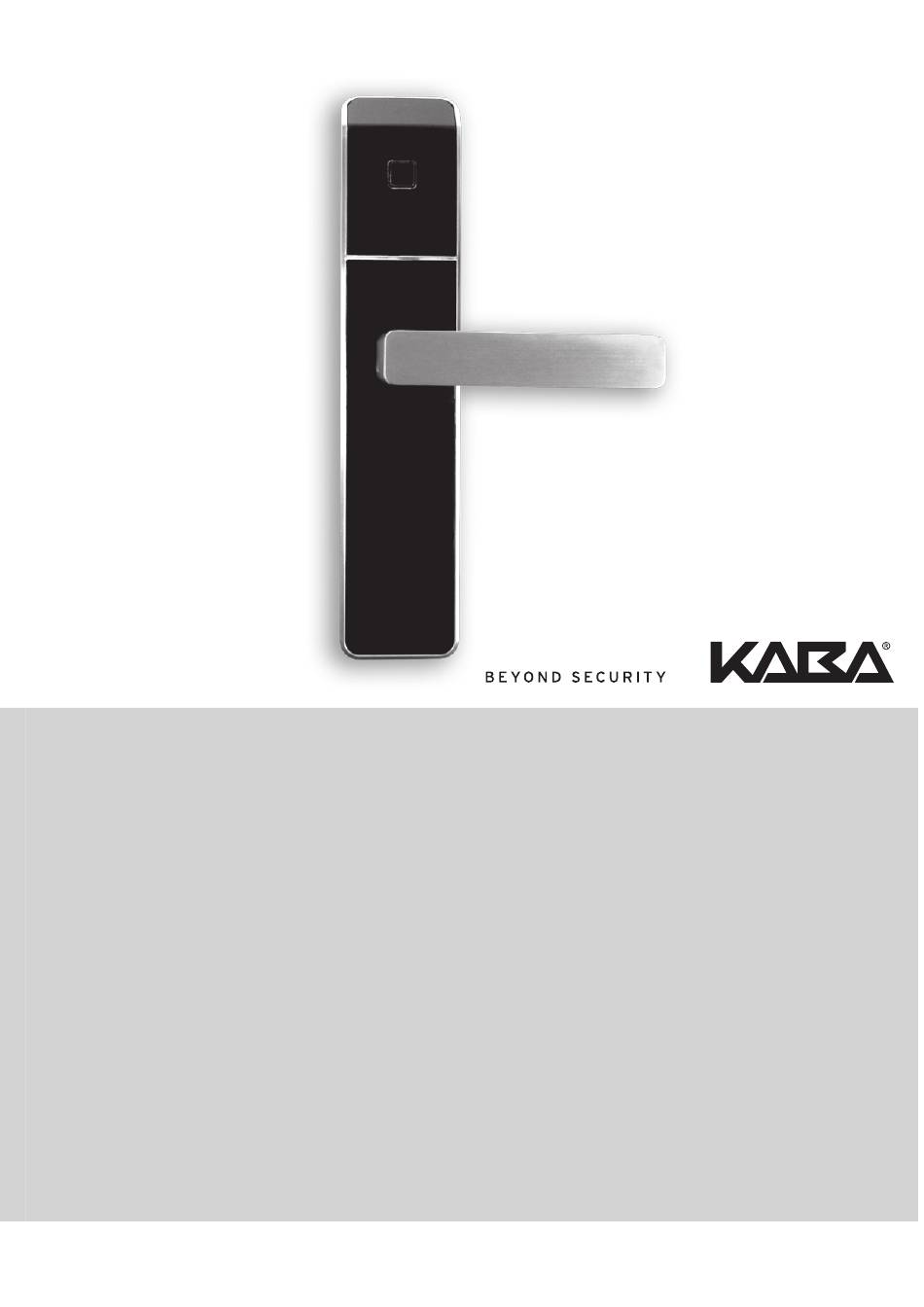

- Page 1 GUIDE D'INSTALLATION Confidant RFID - Kit 1 Montage Rose & Plaque arrière par un tiers PK3635-T...
-
Page 2: Table Des Matières
. Fabriqué au Canada ©2014 Kaba Lodging Systems . Toutes les marques et marques déposées sont la propriété de leurs propriétaires respectifs . PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... - Page 3 1- Outils A - Tournevis à tête plate B - Tournevis à tête étoilée #2 C - Tournevis Torx T-20 D - Clé hexagonale 3 mm E - Mèche: 25mm / 24mm / 19mm / 12mm / 10mm F - Pince à bec éffilé PK3635 -T _02_14 •...
-
Page 4: Inventaire Du Kit (Si Cylindre Non Requis, Utilisez Le Kit "Sans Clé D'urgence")
2- INVENTAIRE Montage Rose par un tiers (clé d'urgence) Tiers (Béquille & Rose) Kit d'inventaire Tiers (Coffre, Cylindre & Rose) Attention: Installez seulement sur mortaise avec fonction anti- panique et pêne auxilaire (sytème anti-crochetage) PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... -
Page 5: Montage Rose Par Un Tiers (Sans Clé D'urgence)
2- INVENTAIRE Montage Rose par un tiers (sans clé d'urgence) Tiers (Béquille & Rose) Kit d'inventaire Tiers (Coffre) Attention: Installez seulement sur mortaise avec fonction anti-panique pêne auxilaire (sytème anti- crochetage) PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... -
Page 6: Montage Plaque Arrière Par Un Tiers (Clé D'urgence)
2- INVENTAIRE Montage Plaque arrière par un tiers (clé d'urgence) Tiers (Béquille & Rose) Kit d'inventaire Tiers (Coffre, Cylindre & Rose) Attention: Installez seulement sur mortaise avec fonction anti-panic et pêne auxilaire (sytème anti- crochetage) PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... -
Page 7: Montage Plaque Arrière Par Un Tiers (Sans Clé D'urgence)
2- INVENTAIRE Montage plaque arrière par un tiers (sans clé d'urgence) Tiers (Béquille & Rose) Kit d'inventaire Tiers (Coffre) Attention: Installez seulement sur mortaise avec fonction anti-panic et pêne auxilaire (sytème anti-crochet- age) PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... -
Page 8: Alignez Les Poteaux Avec Le Coffre
3- ALIGNEZ LES POTEAUX AVEC LE COFFRE (Montage Rose seulement) PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... -
Page 9: Sélectionnez Et Installez La Tige De Connexion
4- TIGE DE CONNEXION - Selection & Installation 1- Choisissez la tige de connexion de la longueur requise 2- Ajuster le cran pour la main appropriée Main gauche Main droite R = Droite L= Gauche 3- Insérez la tige de connexion: La pointe de la vis d'ajustement doit être alignée avec la fente de la tige de connexion A) Avec vis d'ajustement B) Avec vis d'ajustement en haut... -
Page 10: Installez La Béquille Extérieure
5- INSTALLEZ LA BÉQUILLE EXTÉRIEURE Béquille gauche * N.B. Maintenez la béquille extérieure contre le boîtier extérieur pendant le serrage de la vis sur la béquille. Béquille droite PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... -
Page 11: Installez La Serrure Sur La Porte (Options)
6- INSTALLEZ LA SERRURE SUR LA PORTE Montage plaque arrière (clé d'urgence) Voir Annexe A pour Applications extérieures Optionel Optionel 3 mm à 13 mm 6- INSTALLEZ LA SERRURE SUR LA PORTE Montage Rose (clé d'urgence) Voir Annexe A pour * Optionnel applications extérieures 3 mm à... -
Page 12: Montage Plaque Arrière (Sans Clé D'urgence)
6- INSTALLEZ LA SERRURE SUR LA PORTE Montage plaque arrière (sans clé d'urgence) Voir Annexe A pour applications extérieures 6- INSTALLEZ LA SERRURE SUR LA PORTE Montage Rose (sans clé d'urgence) Voir Annexe A pour applications extérieures PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... -
Page 13: Branchez Le Bloc-Piles
7- BRANCHEZ LE BLOC-PILES N.B.: Assurez-vous que le bloc-piles est com- plètement poussé vers le haut et ne gêne pas le cylindre. 8- VÉRIFIEZ LA FONCTIONNALITÉ DE LA SERRURE (à réaliser lorsque la porte est ouverte) Assurez-vous que la porte de la chambre est ouverte A - Présentez la carte test devant la serrure B - Vérifiez si les lumières rouges et vertes apparaissent C - Tournez la béquille extérieure pour vérifier le retrait du pêne... -
Page 14: Programmez La Serrure - Avec Le Câble Phono
9- PROGRAMMEZ LA SERRURE - Avec le câble phono 10- INSTALLEZ LE COUVERCLE DES PILES ATTENTION Attention: Pour des raison de sécurité, la serrure doit être programmée AVANT l'instalallation du couvercle à piles. Chaque fois que le cou- vercle des piles est retiré, passez une carte d'urgence et connectez la serrure à la console FDU ou le M-Unit pour réinitialiser l'alarme de sécurité. Les informations d'audit ne sont pas affectées. -
Page 15: Annexe A. Applications Extérieures - Installation Avec Le Joint D'échantéité
Annexe A • Applications extérieures Installation avec joint d'étanchéité Annexe B • Retirez le bloc-piles Dévissez Retirez le couvercle Déclipsez le bloc-piles Retirez le bloc-piles PK3635 -T _02_14 • GUIDE D 'INS TALLATION CONFIDANT RF ID... - Page 16 Kaba Ilco Inc. 7301 Boul. Décarie Montréal (QC) H4P 2G7 - Canada Soutien Technique: 1.514.340.9025 Service à la clientèle: T: 1.514.735.5410 F: 514.735.6589 Information générale: www.kabalodging.com Commandes en ligne pour consommables: www.ilcostore.com Pour accéder à nos étapes faciles, visitez notre site de soutien technique:...
