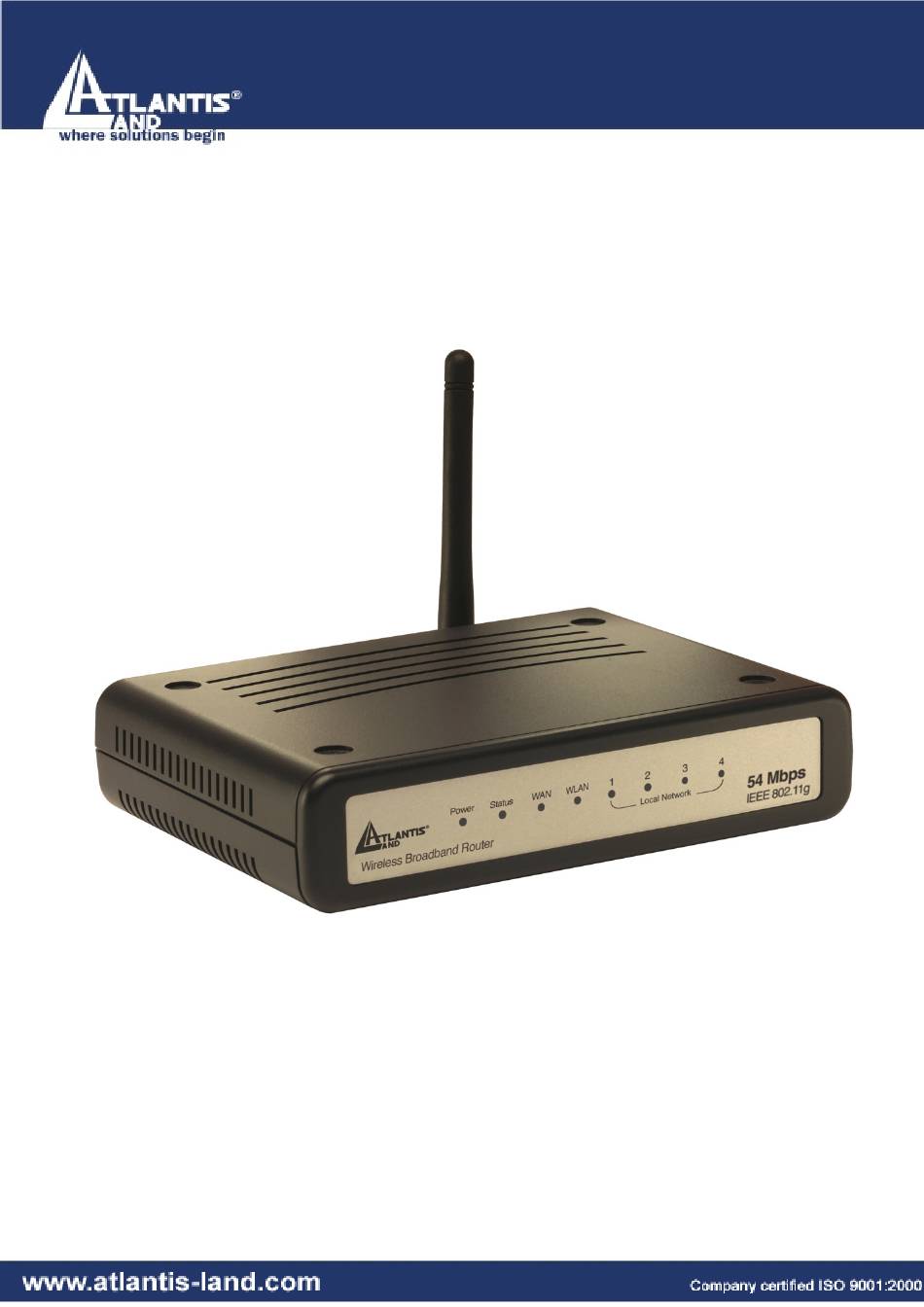

- Page 1 WIRELESS BROADBAND ROUTER A02-RB-W54 GUIDE RAPIDE A02-RB-W54_GF01...
- Page 2 Italiano fare riferimento al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis Land 3 years Fast Swap warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using this device, please refer to the online manual.
- Page 3 WARRANTY. Copyright The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice.
-
Page 4: Table Des Matières
WIRELESS BROADBAND ROUTER SOMMAIRE 1.1 Contenu de la boîte ..........5 1.2 Face avant ............5 1.3 Face arrière ............6 1.4 Câblage ..............7 1.5 Configuration initiale..........8 1.6 Configuration du TCP/IP........9 Configuration sous Windows 95/98/ME ....9 Configuration sous Windows NT4.0...... -
Page 5: Contenu De La Boîte
WIRELESS BROADBAND ROUTER Ce guide d’installation rapide vous permet d’installer et de configurer le Wireless Broadband Router suivant des paramètres standards. Pour plus de précisions, tant sur les méthodes de configuration que sur le paramétrage avancé, reportez-vous Manuel sous format électronique (PDF) disponible sur le CD Rom fourni. -
Page 6: Face Arrière
WIRELESS BROADBAND ROUTER Allumée quand le WAN (réseau) est connecté Vert= connexion à 100Mbps 10Mbps. Il clignote lors des transferts de données. Clignotant vert pour indiquer transmission des donnée et allumée WLAN pour indiquer le correct fonctionnement de module wireless. Allumée quand le LAN (réseau) est connecté... -
Page 7: Câblage
WIRELESS BROADBAND ROUTER Connectez l’alimentation fournie à POWER Jack(1) cette prise. Relier directement avec un câble WAN(2) Ethernet standard ou croisé aux à port uplink (Hub/Switch). Relier directement avec un câble LAN(3) Ethernet standard ou croisé aux à port uplink (Hub/Switch). -
Page 8: Configuration Initiale
WIRELESS BROADBAND ROUTER En illustration il est possible d'observer une installation domestique typique. Sur la porte WAN du dispositif a été réuni un A02-RA141 (ou A02-RA111) pour la connexion ADSL2+. 1.5 Configuration initiale Avant commencer configuration Wireless Broadband Router il est nécessaire de connaître la configuration initiale (paramètres par défaut). -
Page 9: Configuration Du Tcp/Ip
WIRELESS BROADBAND ROUTER • DHCP (Fonction serveur DHCP) : Activée (192.168.1.100-192.168.1.199) • SSSID= default, Channel=6, WEP/WAP=non activé 1.6 Configuration du TCP/IP Configuration sous Windows 95/98/ME Allez dans Panneau de Configuration. Double- cliquez sur Réseau.et enfin affichez l’onglet Configuration. Sélectionnez protocole TCP/IP ->... -
Page 10: Configuration Sous Windows 2000
WIRELESS BROADBAND ROUTER Sélectionnez (votre carte Réseau) l’onglet Obtenir une adresse IP par un serveur DHCP et après cliquez sur OK pour terminer la configuration. Configuration sous Windows 2000 Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.. Double-cliquez sur connexion au réseau local. - Page 11 WIRELESS BROADBAND ROUTER Cliquez Propriétés.
- Page 12 WIRELESS BROADBAND ROUTER Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties.
- Page 13 WIRELESS BROADBAND ROUTER Sélectionnez Obtenir adresse automatiquement et après Obtenir les adresses des serveurs DNS automatiquement.
-
Page 14: Vérification
WIRELESS BROADBAND ROUTER Cliquez sur OK pour terminer la configuration. 1.7 Vérification Pour vérifier le succès de la configuration (après avoir redémarré le PC, opération nécessaire sous Win98, SE, ME) utiliser le PING. Dans la fenêtre Dos écrivez: PING 192.168.1.1. Si le message suivant apparaît: Pinging 192.168.1.1 with 32 bytes of date: Reply from 192.168.1.1: bytes=32 times <10ms TTL=64... -
Page 15: Configuration Avec Le Browser
WIRELESS BROADBAND ROUTER Vous pouvez procéder en allant au point suivant. Si par contre le message suivant apparaît: Pinging 192.168.1.1 with 32 bytes of date: Request timed out. Request timed out. Request timed out. Vérifiez que le Led LAN est bien allumé. Vérifiez l'adresse de votre PC en écrivant WINIPCFG (pour, Win95,98,ME) ou IPCONFIG (pour Win2000, XP) et éventuellement réinstallez le stack TCP/IP. -
Page 16: Quick Wizard Setup
WIRELESS BROADBAND ROUTER permettra une configuration guidée de l’apparat. En fermant la Wizard vous irez dans le Menu Principal et vous pourrez configurer en détail le dispositif (on renvoie au manuel complet présent sur CDRom). Quick Wizard Setup Grâce à cet Wizard vous pourrez configurer le dispositif en très peu de temp. - Page 17 WIRELESS BROADBAND ROUTER Step 1: Modification du mot de passe Vous pouvez maintenant changer le mot de passe, cliquez puis sur “Next” pour passer au prochaine pas. Step 2: Choix de la Time Zone Sélectionnez maintenant menu l’horaire décalé d’appartenance. Cliquez puis sur “Next” pour continuer.
- Page 18 WIRELESS BROADBAND ROUTER Step 3: Configuration LAN et positions du DHCP Vous pourrez changer l’adresse IP du dispositif et la subnet mask. La valeur de default est: 192.168.1.1. Sélectionnez “Enabled” pour habiliter le DHCP serveur du dispositif. Le DHCP serveur assignera automatiquement les adresses IP aux différents utilisateurs Wireless ou Wired.
- Page 19 WIRELESS BROADBAND ROUTER Obtain IP automatically (DHCP client): En choisissant "Obtain IP automatically (DHCP client)" l’interface WAN prendra l’adresse IP d’un serveur DHCP présent sur le réseau à lequel est connectée. Fixed IP Address: Introduisez l’adresse IP manuellement sur l’interface WAN. Introduisez même les IP de DNS.
- Page 20 WIRELESS BROADBAND ROUTER PPTP: Introduisez l’IP de l’interface WAN et l’adresse IP du dispositif qui fait la connexion à Internet. Introduisez enfin username et password.
- Page 21 WIRELESS BROADBAND ROUTER Step 5: Set Wireless LAN connection Introduisez la valeur de SSID (il doit être identique en tous les dispositifs). Si vous habilitez le wireless LAN, introduisez le SSID dans le champ du texte et sélectionnez le canal de communication.
- Page 22 WIRELESS BROADBAND ROUTER Step 6: Restart À ce point la configuration est terminée, redémarrez les Router en appuyant sur “Restart”. En cliquant par contre sur “exit” vous effacerez toutes les positions faites. En exécutant maintenant le browser vous devriez être capables d’aller sur internet.
- Page 23 WIRELESS BROADBAND ROUTER...
- Page 24 WIRELESS BROADBAND ROUTER Atlantis Land S.p.A. Viale De Gasperi, 122 Mazzo di Rho – MI – Italy info@atlantis-land.com sales@atlantis-land.com...
