Atlantis Land A02 RB W54 Manuel De L'utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

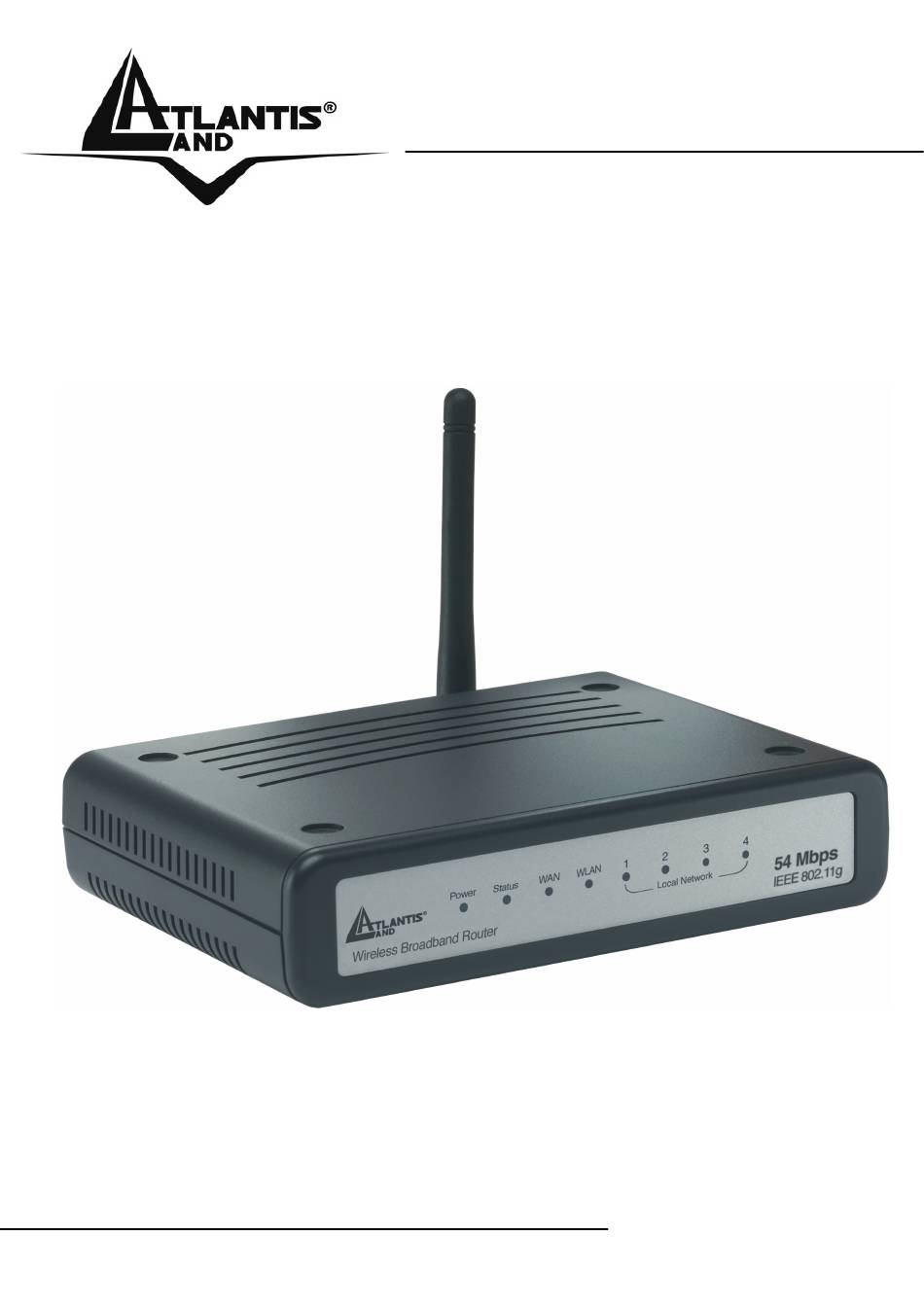

Wireless Broadband
Router
A02-RB-W54
MANUEL UTILISATEUR
A02-RB-W54(V1.1) _MF01
Where solutions begin
Company certified ISO 9001:2000

Publicité

Table des Matières
loading

Manuels Connexes pour Atlantis Land A02 RB W54

Sommaire des Matières pour Atlantis Land A02 RB W54

  • Page 1 Wireless Broadband Router A02-RB-W54 MANUEL UTILISATEUR A02-RB-W54(V1.1) _MF01 Where solutions begin Company certified ISO 9001:2000...
  • Page 2 Where solutions begin Company certified ISO 9001:2000...
  • Page 3 Wireless Broadband Router Copyright Copyright. 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu...
  • Page 4 Wireless Broadband Router Domaine de régulation Chaque pays utilise des bandes de fréquences fixées par cet organisme, l’utilisateur final doit donc s’assurer du bon réglage de son AP sur un canal autorisé dans son pays. Déclaration de Conformité Cet appareil a été testé et est conforme à la Directive 1999/5/CE du Parlement européen et du Conseil concernant les équipements hertziens et les équipements de terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

  • Page 5: Table Des Matières

    Wireless Broadband Router SOMMAIRE CHAPITRE 1: INTRODUCTION 1.1 Fonction du Routeur 1.2 Contenu de la boite 1.3 Caractéristiques 1.4 Système minimum pour la configuration 1.5 Installation du routeur 1.6 Considération sur l’Installation CHAPITRE 2: UTILISATION DU ROUTEUR 2.1 Précautions d’usage 2.2 Les LED frontales 2.3 La CONNECTIQUE arrière 2.4 Câblage...
  • Page 6 Wireless Broadband Router 3.8.3 Wireless 3.8.4 Réglage du réseau LAN 3.8.5 Accès 3.8.6 System APPENDICE A: FILTRAGE DE PAQUETS APPENDICE B: POINT D’ACCÈS OU ROUTEUR APPENDICE C: DYNAMIQUE DNS APPENDICE D: COVERTURE APPENDICE E: CARACTERISTIQUES TECHNIQUES DETAILLEES APPENDICE F: SUPPORT A02-RB-W54 Pag.

  • Page 7: Chapitre 1: Introduction

    Wireless Broadband Router Chapitre 1: Introduction Ce manuel a été rédigé pour une utilisation avancée du Wireless BroadBand Router (que nous nommerons Routeur dans les chapitres suivants), pour cette raison y sont abordés des sujets qui peuvent rebuter certains utilisateurs. Pour une configuration rapide, il est conseillé...

  • Page 8: Contenu De La Boite

    Wireless Broadband Router La fonction de Serveur Virtuel permet d’adresser des services multiples à des ordinateurs différents du réseau, tout en étant protégé par le pare-feu. 1.2 Contenu de la boite Une fois ouverte, vous devriez trouver les éléments suivants: •...

  • Page 9: Network Address Translation (Nat): Il Permet Aux Différents

    Wireless Broadband Router problèmes pour traverser le NAT. L’usage du NAT Transversal permettra aux applications qui en sont capables de se configurer automatiquement sans intervention de l’utilisateur. • Network Address Translation (NAT): Il permet aux différents utilisateurs du réseau d’accéder aux ressources externes comme Internet, au travers d’une seule adresse.

  • Page 10: Système Minimum Pour La Configuration

    Wireless Broadband Router • Configurable par Web: La gestion et la configuration sont possibles grâce à l’interface graphique disponible via votre navigateur Internet. 1.4 Système minimum pour la configuration Avant de commencer l’installation du routeur, contrôlez les points suivants: • Un Ordinateur avec n’importe quel Système d’exploitation et le support TCP/IP correctement installé...

  • Page 11: Considération Sur L'installation

    Wireless Broadband Router 1.6 Considération sur l’Installation En condition idéale, la couverture offerte par l’appareil peut atteindre une cinquantaine de mètres. Mais il est important de considérer que les murs et cloisons atténuent sérieusement le signal. Les objets métalliques reflètent les ondes électromagnétiques et peuvent donc générer de longs chemins pour les ondes.

  • Page 12: Chapitre 2: Utilisation Du Routeur

    Wireless Broadband Router Chapitre 2: Utilisation du Routeur 2.1 Précautions d’usage Ne pas utiliser le Routeur dans un lieu ou la température et l’humidité sont trop importantes, il pourrait fonctionner aléatoirement et s’endommager. Ne pas utiliser la même prise électrique pour connecter d’autres appareils.

  • Page 13: La Connectique Arrière

    Wireless Broadband Router Eteinte quand non connecté Clignotante en transmission/réception Allumée fixe quand connecté à un dispositif Ethernet Eteinte quand non connecté Clignotante en transmission/réception 2.3 La CONNECTIQUE arrière Ports Usage Pour mise en place de l’antenne (Connecteur SMA Antenne SMA(5) Inversé) LAN(4) Connectez un câble UTP.
  • Page 14 Wireless Broadband Router A02-RB-W54 Pag. 8...

  • Page 15: Chapitre 3: Configuration

    Wireless Broadband Router Chapitre 3: Configuration Le Routeur peut être configuré avec le browser Web inclus dans le Système d’exploitation ou facilement trouvable sur Internet. Cette interface est conviviale pour une configuration aisée. 3.1 Avant de commencer Cette section décrit la configuration des ordinateurs connectés au réseau sur lequel est branché...

  • Page 16: Configuration Des Ordinateurs

    Wireless Broadband Router 3.3 Configuration des ordinateurs Configuration sous Windows 95/98/ME 1. Allez dans Start/Settings/Control Panel. Cliquez 2 fois sur Network et choisissez Configuration. 2. Sélectionnez TCP/IP -> NE2000 Compatible ou n’importe quel Network Interface Card (NIC) de l’ordinateur. Cliquez sur Properties. A02-RB-W54 Pag.
  • Page 17 Wireless Broadband Router Sélectionnez l’option Obtain an IP address automatically (après avoir choisi IP Address). A02-RB-W54 Pag. 11...
  • Page 18 Wireless Broadband Router 5. Allez sur DNS Configuration Sélectionnez l’option Disable DNS et appuyez sur OK pour terminer la configuration. A02-RB-W54 Pag. 12...

  • Page 19: Configuration Sous Windows Nt4.0

    Wireless Broadband Router Configuration sous Windows NT4.0 1. Allez dans Start/Settings/ Control Panel. Cliquez deux fois sur Network puis cliquez sur Protocols. Sélectionnez TCP/IP Protocol et puis cliquez sur Properties. A02-RB-W54 Pag. 13...

  • Page 20: Configuration Sous Windows 2000

    Wireless Broadband Router Sélectionnez l’option Obtain an IP address from a DHCP server et appuyez OK. Configuration sous Windows 2000 1. Allez dans Start/Settings/Contro l Panel. Cliquez deux fois sur Network and Dial-up Connections. Cliquez deux fois sur Local Area Connection.
  • Page 21 Wireless Broadband Router En Local Area Connection Status cliquez Properties. A02-RB-W54 Pag. 15...
  • Page 22 Wireless Broadband Router Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties. A02-RB-W54 Pag. 16...
  • Page 23 Wireless Broadband Router 5. Sélectionnez l’option Obtain an IP address automatically puis Obtain DNS server address automatically Appuyez sur OK pour terminer la configuration A02-RB-W54 Pag. 17...

  • Page 24: Configuration Sous Windows Xp

    Wireless Broadband Router Configuration sous Windows XP 1. Allez sur Démarrer puis Panneau de configuration. Cliquez deux fois sur Connexions réseau. Cliquez sur Propriétés. A02-RB-W54 Pag. 18...
  • Page 25 Wireless Broadband Router Sélectionnez Protocole Internet (TCP/IP) puis cliquez sur Propriétés. A02-RB-W54 Pag. 19...
  • Page 26 Wireless Broadband Router 4. Sélectionnez Obtenir une adresse IP automatiquement puis Obtenir les adresses des serveurs DNS automatiquement. Appuyez sur OK pour terminer la configuration. A02-RB-W54 Pag. 20...

  • Page 27: Configuration Sous Mac

    Wireless Broadband Router Configuration sous MAC 1. Cliquez sur la Pomme dans le coin haut gauche de l’écran et sélectionnez: Control Panel/TCP/IP. La fenêtre relative au TCP/IP apparaîtra comme dans l’image. 2. Choisissez Ethernet en Connect Via. 3. Choisissez Using DHCP Server en Configure.

  • Page 28: Configuration Du Navigateur

    Wireless Broadband Router 3.5 Configuration du Navigateur Accédez avec le navigateur web à l’adresse IP suivante (où introduisez l’URL) qui par défaut est: 192.168.1.1, puis appuyez sur le bouton Entrer. 3.6 Réglages par Défaut Avant de commencer la configuration du Routeur il faut en connaître les réglages par défaut: Configuration Web Username : admin...

  • Page 29: Modification Et Récupération Du Mot De Passe

    Wireless Broadband Router 3.7 Modification et Récupération du mot de passe Lorsque l’on configure le Routeur avec le navigateur, appuyez sur OK pour entrer dans le produit après avoir introduit le nom d’utilisateur=admin et le mot de passe=admin. Il est conseillé de changer ce mot de passe pour augmenter la sécurité.
  • Page 30 Wireless Broadband Router A ce stade, l’Assistant vous guidera pour configurer votre routeur. En le fermant, vous retournerez dans le Menu Principal dans lequel la partie gauche vous permettra d’accéder aux sous-sections suivantes: • • Wireless • • Access Control •...

  • Page 31: Utilisation De L'assistant De Configuration

    Wireless Broadband Router Utilisation de l’assistant de configuration Quick Wizard Setup Grâce à cet Wizard vous pourrez configurer le dispositif en très peu de temp. Vous devrez voir l’image en bas (dans le cas que n’est pas comme ça, cliquez sur le bouton Wizard).
  • Page 32 Wireless Broadband Router Step 1: Modification du mot de passe Vous pouvez maintenant changer le mot de passe, cliquez puis sur Next pour passer au prochaine pas. A02-RB-W54 Pag. 26...
  • Page 33 Wireless Broadband Router Step 2: Choix de la Time Zone Sélectionnez maintenant du menu l’horaire décalé d’appartenance. Cliquez puis sur Next pour continuer. Step 3: Configuration LAN et positions du DHCP Vous pourrez changer l’adresse IP du dispositif et la subnet mask. La valeur de default est: 192.168.1.1.
  • Page 34 Wireless Broadband Router Step 4: Position de la Connexion Internet Sélectionnez la modalité de connexion à Internet entre les choix disponibles. Si vous utilisez les dispositifs comme Access Point (n’utilisez pas la porte WAN) vous pouvez sauter au pas (5) successif. A02-RB-W54 Pag.
  • Page 35 Wireless Broadband Router Obtain IP automatically (DHCP client): En choisissant Obtain IP automatically (DHCP client) l’interface WAN prendra l’adresse IP d’un serveur DHCP présent sur le réseau à lequel est connectée. Clique z sur Next (2 fois) pour continuer. Fixed IP Address: Introduisez l’adresse IP manuellement sur l’interface WAN.
  • Page 36 Wireless Broadband Router PPPoE to obtain IP automatically ou PPPoE with a fixed IP address Introduisez le Username et Password (éventuellement l’IP) du votre abonnement avec l’ISP. Si vous utilisez une IP fixe Introduisez l’adresse IP manuellement en choisissant Specify IP. Cliquez sur Next pour continuer.
  • Page 37 Wireless Broadband Router PPTP/L2TP: Introduisez l’IP de l’interface WAN et l’adresse IP du dispositif qui fait la connexion à Internet. Introduisez enfin username et password. Si vous utilisez une IP fixe Introduisez l’adresse IP manuellement en choisissant Specify IP. Cliquez sur Next pour continuer. A02-RB-W54 Pag.
  • Page 38 Wireless Broadband Router Step 5: Set Wireless LAN connection Introduisez la valeur de SSID (il doit être identique en tous les dispositifs). Si vous habilitez le wireless LAN, introduisez le SSID dans le champ du texte et sélectionnez le canal de communication. Le canal SSID doit être le même que celui des apparats wireless qui essayent la communication avec le router.
  • Page 39 Wireless Broadband Router Step 6: Restart À ce point la configuration est terminée, redémarrez les Router en appuyant sur Restart. En cliquant par contre sur exit vous effacerez toutes les positions faites. En exécutant maintenant le browser vous devriez être capables d’aller sur internet.

  • Page 40: Menu Pincipal

    Wireless Broadband Router 3.8.1 Menu Pincipal A ce stade, l’Assistant vous guidera pour configurer votre routeur. En le fermant, vous retournerez dans le Menu Principal dans lequel la partie gauche vous permettra d’accéder aux sous-sections suivantes: • • Wireless • •...

  • Page 41: Wan

    Wireless Broadband Router 3.8.2 WAN 3.8.2.1 Connection Type Cette section permet de configurer la partie WAN de l’appareil. Type de connection: Vous pouvez choisir entre les options suivantes : DHCP client or Fixed IP, PPPoE ou PPTP/L2TP. • DHCP client or Fixed IP En choisissant ce réglage, vous pourrez soit introduire manuellement (après avoir sélectionné...
  • Page 42 Wireless Broadband Router • PPPoE Vous devez connecter l’appareil à un modem Ethernet (configuré comme Bridge), puis introduire tous les paramètres relatifs à votre connexion ADSL PPPoE (fournis par votre FAI). De cette manière l’adresse IP que votre FAI vous fournira, qu’elle soit dynamique ou statique, sera reprise dans le WAN du Routeur.
  • Page 43 Wireless Broadband Router • PPTP/L2TP Vous devrez connecter le routeur à un modem/Router Ethernet. Pour plus de détails, consultez le manuel de ce modem/Router Ethernet. Pour activer le NAT sur l’interface WAN, allez dans la section Routing puis Dynamic. A02-RB-W54 Pag.

  • Page 44: Dynamic Dns

    Wireless Broadband Router 3.8.2.2 Dynamic DNS Vous devez introduire les données pour que le Routeur ajourne le server DDNS avec la nouvelle adresse IP. Ces nouveaux services vous permettent de créer un nom de domaine sur un serveur DNS auquel sera affecté l'adresse IP actuelle de votre Routeur mais surtout de prévenir ce serveur DNS que votre Routeur à...

  • Page 45: Wireless

    Wireless Broadband Router 3.8.3 Wireless Les 3 sous-sections suivantes apparaîssent en haut, dans la partie centrale: • Basic • Security • Advanced 3.8.3.1 Basic Cette section contient les réglages de la section Wireless. Enable/Disable: pour activer/désactiver l’interface wireless du Router. SSID: Introduisez la valeur du SSID, tous les appareils WiFi voulant accéder au routeur devront utiliser le même SSID.
  • Page 46 Wireless Broadband Router On conseille de maintenir une plage de 5 canaux entre deux utilisés (ex. AP1-canal 1, AP2-canal 6). A02-RB-W54 Pag. 40...
  • Page 47 Wireless Broadband Router 3.8.3.2 WEP Dans cette section, vous pourrez configurer le type d’authentification entre les appareils afin d’obtenir une communication sans fil sécurisée. A02-RB-W54 Pag. 41...
  • Page 48 Wireless Broadband Router Open System: permet l’accès public sans restriction Shared Key: Il demande à l’utilisateur une clé WEP qui doit être commune à tous les appareils WEP Key Format: Sélectionnez le type de clé, deux choix sont disponibles, HEX ou ASCII WEP Key Length: Sélectionnez le nombre de bits utilisé...
  • Page 49 Wireless Broadband Router WPA/WPA2 avec EAP En sélectionnant le mode WPA (il faut d’abord configurer le serveur RADIUS, voir section 802.1X). Le serveur RADIUS est responsable de l’authentication de tous les clients, en acceptant ou pas chaque requête d’entrée sur le réseau. WPA/WPA2-PSK (Pre Shared Key mode) Il suffit de configurer le mot de passe (minimum 8 caractères), puis le confirmer.
  • Page 50 Wireless Broadband Router 3.8.3.3 Advanced Dans cette section, vous pouvez configurer en détail, la connexion wireless. Beacon Interval: Valeur par défaut égale à 100. Intervalle permis de 1ms à 1000ms. RTS Threshold: Valeur par défaut égale à 2432. Intervalle permis de 256 à 2432.

  • Page 51: Réglage Du Réseau Lan

    Wireless Broadband Router 3.8.4 Réglage du réseau LAN Ces 2 sous-sections apparaîtront en haut, dans la partie centrale: • Basic • DHCP 3.8.4.1 Basic Cette section contient les réglages concernant le réseau interne. Host Name: Introduisez le nom que vous voulez donner au routeur. Il peut être demandé par le FAI.

  • Page 52: Serveur Dhcp

    Wireless Broadband Router Les possibilités pour la configuration d’un réseau Lan privé (ou public) et les routeurs sont nombreuses, pour de plus amples détails consultez l’Appendice D. • Modalité Access Point Dans ce mode, le Router est connecté à votre Réseau à travers un des 4 ports Fast Ethernet, le port WAN n'est pas utilisé.
  • Page 53 Wireless Broadband Router Lease Time: Temps de validité de l’adresse assignée (une heure à une semaine). Sil y a déjà dans le réseau un serveur DHCP, il faut désactiver soit l’existant, soit celui du routeur mais en aucun cas utiliser les deux. A02-RB-W54 Pag.

  • Page 54: Accès

    Wireless Broadband Router 3.8.5 Accès Les 5 sous-sections apparaîtront en haut, dans la partie centrale: • Filter • Virtal Server • Special AP • • Firewall Rule Dans ces sections vous pourrez, limiter l’accès au Router (au niveau MAC, Protocol, IP), gérer des applications particulières, créer des Serveurs Virtuels et/ou des DMZ.
  • Page 55 Wireless Broadband Router Mac Filter Grâce à cette fonction, vous pouvez filtrer le trafic en autorisant ou refusant, l’accès sur la base des adresses MAC déclarées. Disabled: Tous les utilisateurs ont accès au réseau. Only allow: Seuls ceux qui sont déclarés dans la liste ont accès au réseau. Only deny: Tous ceux qui sont déclarés dans la liste sont exclus du réseau.
  • Page 56 Wireless Broadband Router IP Filter Vous pourrez filtrer sur la base des adresses IP. Cliquez sur Enable, puis introduisez en Range Start et Range End respectivement la première et la dernière adresse IP à filtrer. A02-RB-W54 Pag. 50...
  • Page 57 Wireless Broadband Router URL Blocking/Domain Blockin Permet de filtrer le trafic en sortie en le limitant soit par heure et/ou jour soit à une séquence de caractères établis. Permet aussi de filtrer le trafic à partir d'URL. Vous pouvez utiliser toute une série de règles pour avoir un contrôle proportionné à vos attentes.
  • Page 58 Wireless Broadband Router Protocol Filter Pour bloquer les accès provenant du réseau, qui utilisent des ports spécifiques selon un protocole particulier (ICMP, TCP, UDP) Il suffit de cocher Enable List, de créer la liste des protocoles/services à bloquer puis de les activer. Note: Vous pouvez sélectionner la liste déjà...

  • Page 59: Serveur Virtuel

    Wireless Broadband Router 3.8.5.2 Serveur Virtuel Le pare-feu/Nat du Routeur permet la protection du réseau local en bloquant les accès non désirés. On peut permettre aux utilisateurs externes, l’accès à un ordinateur spécifique du réseau (par exemple celui hébergeant le serveur Web ou FTP).
  • Page 60 Wireless Broadband Router Si par exemple le serveur WEB (qui va recevoir les appels entrant sur le port 80) du réseau a pour adresse IP privée 192.168.1.2, nous devrons d’abord cocher dans le tableau le service désiré puis l’activer (en sélectionnant «enable» et enfin le valider en appuyant sur «update»).
  • Page 61 Wireless Broadband Router Certaines applications Internet très diffusées, ont besoin pour être utilisées totalement, d’une configuration particulière de la section Virtual Server du Router. Vous trouverez dans la liste suivante certains de ces paramètres. Cette liste n’est pas exhaustive, mais permet un premier réglage, pour un complément d’information pour une application particulière, referez vous aux renseignements fournis par l’éditeur de cette application.
  • Page 62 Wireless Broadband Router Service Nombre de Porte / Protocole File Transfer Protocol (FTP) Data 20/tcp FTP Commands 21/tcp Telnet 23/tcp Simple Mail Transfer Protocol (SMTP) 25/tcp Email Domain Name Server (DNS) 53/tcp and 53/udp Trivial Fichier Transfer Protocol (TFTP) 69/udp finger 79/tcp World Wide Web (HTTP)
  • Page 63 Wireless Broadband Router 3.8.5.3 Special AP Il est possible d’activer des applications particulières, comme les jeux vidéo, qui demandent des connexions multiples (généralement critique quand on utilise le NAT). Certaines configurations pour les jeux vidéo/applications les plus communs sont déjà contenues dans le routeur. Note: Vous pouvez sélectionner dans la liste préétablie, activer/désactiver le service puis appuyez sur update.
  • Page 64 Wireless Broadband Router • Protocol: Sélectionnez entre TCP, UDP ou ICMP • Port: Sélectionnez l’intervalle de ports à utiliser pour l’application Add: Cliquez pour ajouter une nouvelle ligne au tableau Update: Cliquez sur Update pour mettre à jour le tableau Delete: Pour supprimer une ligne du tableau Clear: pour effacer tous les champs A02-RB-W54...
  • Page 65 Wireless Broadband Router 3.8.5.4 DMZ Il expose l’ordinateur déclaré à Internet, un paquet entrant est examiné par le pare-feu (il passe le NAT) puis passe à l’adresse contenue dans le DMZ (s'il ne satisfait pas aux règles d’un Virtual Server). De cette façon l’adresse IP est complètement exposée.
  • Page 66 Wireless Broadband Router 3.8.5.5 Firewall Rule Ces fonctions de filtrage de paquets IP sont en pratique, une série de règles que le Router appliquera aux paquets IP qui le traverse et établira ou non la satisfaction à ces règles (paquet par paquet). Il est utile de savoir que le seul filtrage des paquets n’enlève pas les problèmes liés aux applications.
  • Page 67 Wireless Broadband Router Voyons maintenant comme configurer le pare-feu. Enable/Disabled: Pour activer ou désactiver la fonction. Name: Introduisez une identification. Action: Sélectionnez la règle à satisfaire. Allow passe, Deny bloque. Source: Il définit la source des paquets. Vous pouvez choisir entre WAN ou LAN. Interface: Sélectionnez l’interface (WAN ou LAN) à...
  • Page 68 Wireless Broadband Router Destination: Il définit la destination des paquets. Vous pouvez choisir entre WAN ou LAN. Interface: Sélectionnez l’interface (WAN ou LAN) à laquelle la règle est appliquée. IP Range Start: Introduisez l’adresse IP de début. Utilisez l’astérisque (*) pour inclure toutes les adresses IP.

  • Page 69: System

    Wireless Broadband Router 3.8.6 System 3.8.6.1 Password Dans cette section, vous pouvez configurer le mot de passe d’accès au routeur. Il vous sera demandé de confirmer par une seconde saisie votre mot de passe. Si vous oubliez votre mot de passe, il est toujours possible de revenir aux conditions initiales, en exécutant la procédure de reset (appuyez sur le bouton Reset pendant une dizaine de secondes).
  • Page 70 Wireless Broadband Router 3.8.6.2 Time Le routeur ne possède pas d’horloge interne, il utilise donc le protocole SNTP pour régler l’heure. A02-RB-W54 Pag. 64...

  • Page 71: Défaut Serveur Ntp

    Wireless Broadband Router Local Time: L’heure de réglage actuel est affichée. Time Zone: Pour choisir la zone, il suffit de sélectionner le Fuseau GMT approprié et le serveur SNTP. Time Setting Enable/Disabled: Pour activer ou désactiver la fonction. Défaut Serveur NTP: Introduisez l’adresse d’un...

  • Page 72: Device Information

    Wireless Broadband Router 3.8.6.3 Device Information Dans cette section, vous pourrez connaître les détails relatifs à l’interface WAN, LAN et WLAN. WAN: Adresse IP WAN du Routeur, le masque de sous réseau, la passerelle par défaut, l’adresse MAC et d’éventuels DNS. En cliquant sur DHCP Release, puis sur DHCP Renew vous obtiendrez l'attribution des adresses IP (côté...
  • Page 73 Wireless Broadband Router LAN: Adresse IP LAN du Routeur, le masque de sous réseau et l’adresse MAC. L’état du serveur DHCP interne, si le service est actif en cliquant sur DHCP. Table vous pourrez voir le détail des clients connectés. A02-RB-W54 Pag.
  • Page 74 Wireless Broadband Router 3.8.6.4 Log Le Routeur montre les 200 derniers Log (les plus vieux sont remplacés par les nouveaux). En cliquant sur les boutons de la partie supérieure, vous pourrez rapidement en visionner les pages. Avec Clear Log vous effacerez la mémoire et avec Refresh vous obtiendrez une mise à...
  • Page 75 Wireless Broadband Router 3.8.6.5 Log Setting Vous pouvez configurer tous les paramètres relatifs à la gestion des Log. SMTP Server: Introduisez le SMTP de votre FAI pour que le Router puisse envoyer à l’adresse mail contenue dans le champ suivant, tous les détails relatifs aux Logs.
  • Page 76 Wireless Broadband Router Log Type: Sélectionnez les contenus du Log • System Activity: Montre les renseignements relatifs à l’activité de l’appareil. • Debug Information: Les renseignements réservés à l’administrateur • Attacks: Montre les renseignements des activités considérées comme suspectes sur le réseau. •...
  • Page 77 Wireless Broadband Router 3.8.6.7 Restart Si par nécessité, on doit reconfigurer le routeur avec la configuration par défaut. 3.8.6.8 Firmware Pour effectuer l’upgrade du firmware (N’effectuer pas d’upgrade firmware en connexion wireless, utiliser toujours une connexion filaire). Suivez les instructions suivantes: Téléchargez le dernier firmware sur le site www.atlantis-land.fr Cliquez sur le bouton Sfoglia, sélectionnez l’emplacement ou vous avez...
  • Page 78 Wireless Broadband Router 3.8.6.9 Configuration Le WebShare RB permet d’effectuer un backup sur (ou à partir de) le disque dur de votre PC. Grâce à cette fonction, il sera possible de sauvegarder des configurations complexes et rendre à nouveau opérationnel le Routeur en peu de temps Pour effectuer le backup cliquez sur le bouton Save.
  • Page 79 Wireless Broadband Router 3.8.6.10 UPnP Grâce à cette fonction, vous pouvez configurer facilement toutes les applications qui ont des problèmes pour passer le NAT. L’usage du NAT Transversale rendra les applications capables de se configurer automatiquement sans que l’utilisateur n’intervienne. 3.8.6.11 Ping Test Ce test vous permet de tester la connexion.

  • Page 80: Remote Management

    Wireless Broadband Router 3.8.6.12 Remote Management Dans cette section, vous pourrez configurer la configuration à distance du dispositif. Il est possible d’activer le Router pour la gestion à distance, à travers votre browser. HTTP: Permet l’accès HTTP à distance. • Enable: pour activer la fonction.
  • Page 81 Wireless Broadband Router Allow to PING WAN Port: Permet de bloquer/permettre le ping sur le port WAN. • Enable: pour activer la fonction • Remote IP Range: Permet d’introduire une plage d’adresse IP de laquelle on pourra faire le Ping. GAMING MODE: Lorsque vous avez des problèmes dans les jeux en ligne ou dans l’usage de certaines applications, vous pouvez les résoudre en activant cette fonction.

  • Page 82: Utilisation Des Led De Diagnostic

    Éteigniez puis rallumez le produit. Si le problème persiste contactez l’assistance technique Atlantis Land. A.1.2 LED LAN La LED LAN ne s’allume pas. Action Corrective Vérifiez la connection du câble réseau entre l’AP et l’ordinateur ou le Switch réseau.

  • Page 83: Configuration Web

    Wireless Broadband Router A.1.3 LED WLAN La LED WLAN ne s’allume pas. Action Corrective Cliquez sur reset et attendez une cinquantaine de secondes (temps de chargement du firmware) Éteignez puis rallumez le produit. A.2 Configuration WEB On ne peut pas accéder à l’interface Web de configuration. Action corrective Assurez-vous d’utiliser une adresse IP correcte, appartenant au même réseau que l’AP (192.168.1.1).

  • Page 84: Connexion Avec Mot De Passe

    Wireless Broadband Router A.3 Connexion avec Mot de passe Le mot de passe été oublié. Action corrective S’il a été changé et oublié, il faud recharger la configuration par défaut, qui effacera tous les réglages éffectués par l’utilisateur. En appuyant sur le bouton “Reset” du panneau arrière du produit pendant 10 secondes, le Wireless Routeur reinitialisera toutes les configurations aux valeurs initiales.

  • Page 85: Questions Fréquentes

    Wireless Broadband Router A.4 Questions fréquentes Puis je démarrer une application d’un ordinateur présent dans le Question réseau WLAN? Dépend directement de l’application concernée, si elle a été Réponse developpée pour travailler en réseau (wireless ou filaire), pas de problème. Puis je peux jouer en réseau avec les autres ordinateurs Question présents dans le WLAN?
  • Page 86 Wireless Broadband Router standard 802.11b. Qu’est-ce que le mode infrastructure? Question Dans cette configuration, un réseau WLAN et un réseau WAN Réponse communiquent entre eux à travers un point d’accès. Question Qu’est ce que le roaming? Réponse Le Roaming est la fonction qui permet à un utilisateur de communiquer sans interruptions pendant qu’il se déplace à...

  • Page 87: Appendice B: Point D'accès Ou Routeur

    Wireless Broadband Router APPENDICE B: Point d’Accès ou Routeur Mode Point d’Accès Le Routeur est connecté à votre réseau à travers un des 4 ports Fast Ethernet, le port WAN est inutilisé. Il faut régler le Routeur sur la même classe d’adresse IP que les appareils auxquels il est connecté.
  • Page 88 Wireless Broadband Router ordinateur X 192.168.1.n 255.255.255.0 192.168.1.1 Fourni Dans ce cas, on choisit de maintenir le réseau 192.168.1.x et l’adresse IP (pour le Routeur) par défaut. Il est possible d’activer le serveur DHCP du Routeur (pour assigner automatiquement des adresses IP, par exemple aux ordinateurs portables) mais il faut faire attention de choisir un groupe d’adresses compatibles (IP de départ 192.168.1.n+1, où...

  • Page 89: Appendice C: Dynamique Dns

    Wireless Broadband Router APPENDICE C: Dynamique DNS Grâce à ce service, vous pouvez enregistrer un nom de domaine, même associé à une adresse IP dynamique. Il y a de nombreux serveurs DDNS qui offrent gratuitement ce type de fonction. Il suffit de s’enregistrer pour activer immédiatement le service, qui vous permettra de joindre le Router de l’extérieur.
  • Page 90 Wireless Broadband Router Effectuez l’enregistrement en cliquant sur Create Account, puis en introduisant: Username, Adresse Mail et Password. Il vous sera immédiatement envoyé un e-mail avec les instructions permettant de continuer. Suivez les en remplissant le formulaire pour terminer cette phase. Entrez de nouveau dans le site, allez sur Services, mettez en évidence (dans la partie gauche) le menu Dynamic DNS, puis cliquez sur Add Host.

  • Page 91: Appendice D: Coverture

    Wireless Broadband Router APPENDICE D: Coverture Considérations générales En conditions idéelles la couverture offerte par le dispositif peut arriver aussi à couvrir différentes dizaines de mètres. Cependant, il faut considérer que les murs diviseurs atténuent fortement le signal. Les objet métalliques reflètent les ondes électromagnétiques peuvent engendrer...
  • Page 92 Wireless Broadband Router Le Client en position B aura un signal avec un puissance très réduite et des performances mineures que ne le client en position À, même si la distance effective de l’AP soit presque identique dans les 2 cas. C’est suffisant de positionner le Wireless AP au centre du local pour améliorer décisivement les performances du client B.
  • Page 93 Wireless Broadband Router Où installer un AP Imaginons d’avoir une installation comme celle en figure. Sûrement le Client en position B aura une énorme réduction du signal et des performances mineures que le client en position A. A02-RB-W54 Pag. 87...
  • Page 94 Wireless Broadband Router C’est suffisant de colloquer le Wireless Router/AP au centre du réseau pour améliorer décisivement les performances des deux client B. On a opérez sur la diminution de deux facteurs: • Distance moyenne • Section de mur traversée C’est décisivement mieux d’avoir un réseau lesquels client aient un lien moyennement bon que un réseau avec certains clients avec lien excellent et autres avec un lien médiocre.
  • Page 95 Wireless Broadband Router station lointaine, généralement transmet avec un bit-rate plus bas, tend à consommer un «airtime» élevé. L’AP a moins du temps à dédier aux clients plus près et plus rapides. Performances globales pires. A02-RB-W54 Pag. 89...
  • Page 96 Wireless Broadband Router APPENDICE E: Filtrage de paquets Le Router possède un système sophistiqué de Packet Filter qu’il utilise pour examiner le trafic qui le traverse. De cette manière, il est possible en connaissant les caractéristiques des paquets IP associés aux services les plus communs, d’effectuer le filtrage.
  • Page 97 Wireless Broadband Router Paquet contenu Type UDP Port Expéditeur Port Destination Arrivé au serveur DNS, le paquet retourne au Router, y sont intervertis au niveau IP (les champs expéditeur et destination), au niveau UDP (les ports). Direction Paquet Internet-Router [Entrante] IP Expéditeur IP du Server DNS IP Destination...
  • Page 98 Wireless Broadband Router Ce paquet sortant arrive au Router qui (le NAT étant activé), en change l’adresse de l’expéditeur en y mettant son adresse Publique et le renvoi au serveur WEB. Direction Paquet Router-Internet [Sortant] IP Expéditeur IP coté WAN du Router IP Destination IP URL Paquet contenu...

  • Page 99: Appendice E: Caracteristiques Techniques Detaillees

    Wireless Broadband Router APPENDICE F: CARACTERISTIQUES TECHNIQUES DETAILLEES Norme IEEE 802.3u Fast Ethernet 100BASE-TX IEEE 802.11g; IEEE 802.11b Protocole CSMA/CD Technologie Radio IEEE 802.11g OFDM (Orthogonal Frequency Division Modulation) Taux de transfert 802.11b: 1, 2, 5.5, 11Mbps et auto 802.11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps et auto Ethernet: 10Mbps (half duplex), 20Mbps (full- duplex) Fast Ethernet: 100Mbps (half duplex), 200Mbps...

  • Page 100: Appendice F: Support

    FAI), vous pouvez contacter la « help desk » téléphonique gratuite d’Atlantis Land qui vous fournira assistance du: lundi au jeudi de 9.00 à 13.00 et 14.00 à 18.00, le vendredi de 9.00 à 13.00.
