Atlantis Land A02-RAV211 Manuel D'installation

Masquer les pouces Voir aussi pour A02-RAV211:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

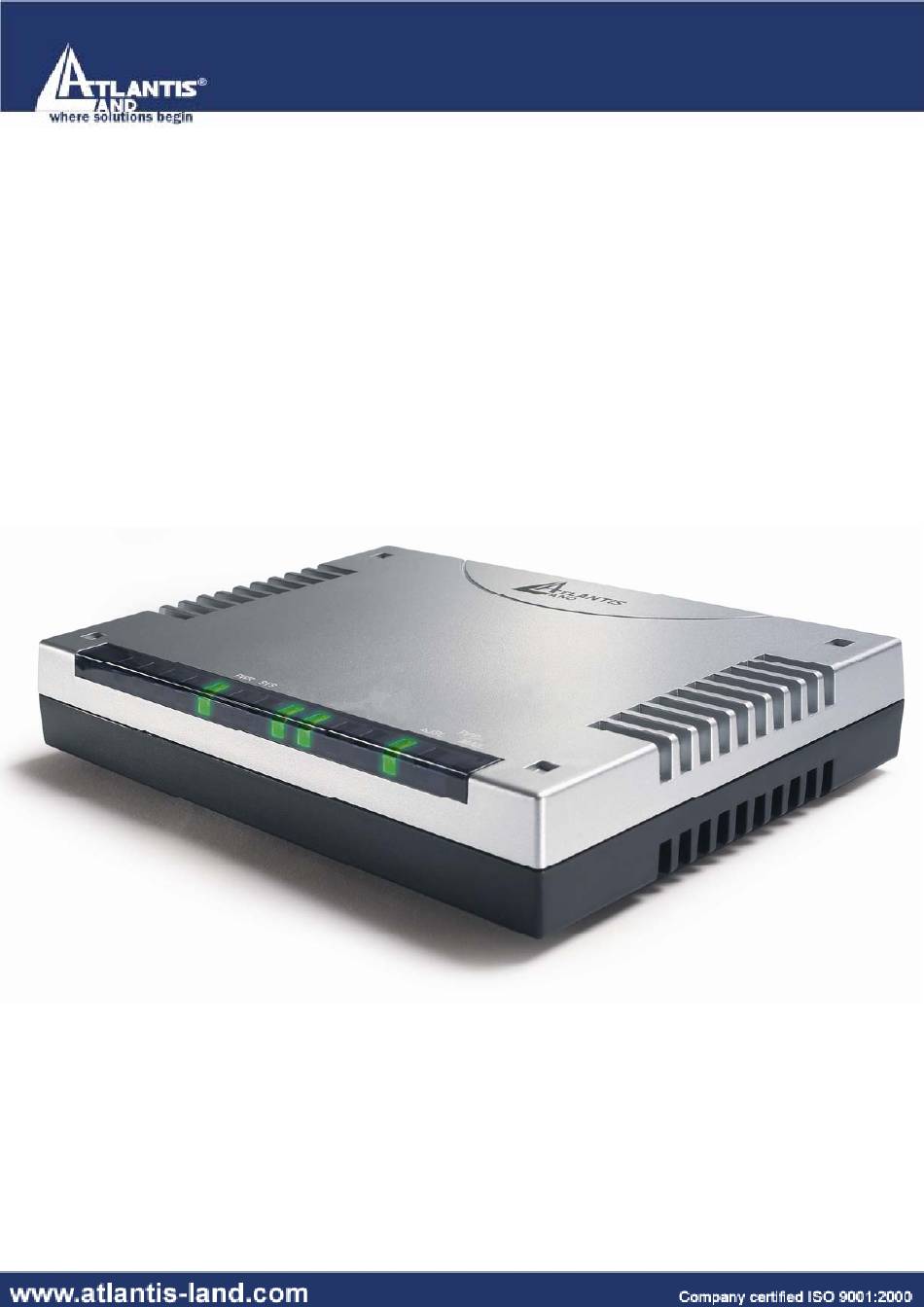

VoIP ROUTER
ADSL
A02-RAV211
MANUEL D'INSTALLATION
A02-RAV211_MF01

Publicité

Table des Matières
loading

Manuels Connexes pour Atlantis Land A02-RAV211

Sommaire des Matières pour Atlantis Land A02-RAV211

  • Page 1 VoIP ROUTER ADSL A02-RAV211 MANUEL D’INSTALLATION A02-RAV211_MF01...
  • Page 3 VOIP ROUTER ADSL Copyright Copyright. 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu préalablement l’autorisation de notre entreprise.
  • Page 4 VOIP ROUTER ADSL...

  • Page 5: Table Des Matières

    VOIP ROUTER ADSL SOMMAIRE CHAPITRE 1 ........... 1 1.1 P ....................1 RINCIPALES CARACTERISTIQUES 1.2 D ..........................2 ANS LA BOÎTE 1.3 P ................2 RINCIPALES ARACTERISTIQUES ECHNIQUES 1.4 C ............................3 ABLAGE CHAPITRE 2 ........... 4 2.1 P ..............4 RECAUTIONS GENERALES POUR L USAGE DU OUTEUR...
  • Page 6 VOIP ROUTER ADSL 3.6.2.4.1 Mot de passe (Password) ..................40 3.6.2.4.2 Base de temps (Time Zone) ..................40 3.6.2.4.3 Mise à jour (Upgrade)..................... 40 3.6.2.4.4 Paramètres de base (Factory Settings) ..............41 3.6.2.4.5 Redémarrage (Restart) .................... 41 3.6.2.5 Pare Feu (Firewall) ......................41 3.6.2.5.1 Filtrage de paquets (Packet Filtering) ..............
  • Page 7 VOIP ROUTER ADSL APPENDICE A ........68 DNS D ..........................68 YNAMIQUE APPENDICE B ........70 ........................70 ILTRAGE DE PAQUETS APPENDICE C ........73 P..........................73 NIVERSEL APPENDICE D ........76 ......................76 ARACTÉRISTIQUES VANÇÉES APPENDICE E ........77 .............................

  • Page 9: Rincipales Caracteristiques

    VOIP ROUTER ADSL Chapitre 1 Introduction Ce manuel a été rédigé pour une utilisation avancée du VoIP Router ADSL, pour cette raison y sont abordés des sujets qui peuvent rebuter certains utilisateurs. Pour une configuration rapide, il est conseillé d’utiliser le « Guide à l’Installation » présent sur le CDROM et sur support papier (installation et câblage, configuration du PC et de la connexion ADSL du Routeur) ainsi que les paragraphes 1.4 / 3.2 / 3.5 / 3.6 et 3.8.2.1 du présent manuel.

  • Page 10: Ans La Boîte

    VOIP ROUTER ADSL 1.2 Dans la boîte Une fois ouverte, vous devriez trouver les éléments suivants: • VoIP Routeur ADSL • Câble réseau (CAT5) • Câble RJ11 • Alimentation (12V, 1A) • CD-Rom avec manuels • Guide d'installation rapide Si vous constatez qu’un de ces composants manque, merci de vous adressez à votre revendeur. 1.3 Principales Caractéristiques Techniques Interfaces Matérielles •...

  • Page 11: Ablage

    VOIP ROUTER ADSL • Dimensions et environnement • Alimentation: Externe 12VDC/1A • Dimensions: 180x120x32 mm • Temperature de Fonctionnement: 0 ~ 40 C / Humidité 10-95% (sans condensation) Contenu de la boîte: • Router + Modem • CD-Rom vec le manuel (Français, Italien et Anglais) •...

  • Page 12: Routeur

    VOIP ROUTER ADSL Chapitre 2 Usage du Routeur VoIP ADSL 2.1 Précautions générales pour l'usage du Routeur Ne pas utiliser le Routeur dans un endroit exposé à des conditions de température et d’hygrométrie, élevées, le Routeur pourrait fonctionner de manière incorrecte et/ou subir des dommages.

  • Page 13: Ace Arrière

    VOIP ROUTER ADSL 2.3 Face arrière PORT USAGE LINE(RJ-11) Connectez le câble (fourni) RJ11 au filtre ADSL (optionnel) et enfin à la prise téléphonique Reliez directement avec un câble Ethernet (standard ou croisé) aux PC ou à un Hub/Switch. PHONE Reliez le téléphone analogue pour faire des appels VoIP RESET...

  • Page 14: Vant De Commencer

    VOIP ROUTER ADSL Chapitre 3 Configuration En utilisant le navigateur Web, vous pouvez configurer facilement le VoIP Routeur ADSL. De plus, vous pouvez le gérer à partir de n’importe quelle station du réseau local ou via Internet. 3.1 Avant de Commencer Tous les PC doivent avoir une carte réseau (Fast) Ethernet correctement installée, au moins l’un d’entre eux doit être joint au VoIP Routeur ADSL directement ou par un Hub/Switch et avoir le protocole TCP/IP installé.

  • Page 15: Configuration Sous Windows Nt4.0

    VOIP ROUTER ADSL 4. Dans l’onglet Adresse IP Sélectionnez l’option Obtenir automatiquement une adresse IP . 5. Sélectionnez l’onglet DNS. Sélectionnez l’option Désactiver DNS puis cliquez sur OK pour terminer la configuration. Vous devez redémarrer l’ordinateur pour que les changements prennent effet. Configuration sous Windows NT4.0 1.

  • Page 16: Configuration Sous Windows 2000

    VOIP ROUTER ADSL Sélectionnez (votre carte Réseau) l’onglet Obtenir une adresse IP par un serveur DHCP et après cliquez sur OK pour terminer la configuration. Configuration sous Windows 2000 1. Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance..
  • Page 17 VOIP ROUTER ADSL 3. Dans Connexion au réseau local cliquez sur Propriétés. 4. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés.

  • Page 18: Configuration Sous Windows Xp

    VOIP ROUTER ADSL 5. Sous l’onglet Général, sélectionnez l’onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement Cliquez sur OK pour terminer la configuration Configuration sous Windows XP 1. Allez sur Panneau de Configuration. Double-cliquez sur Accès Réseau 2.
  • Page 19 VOIP ROUTER ADSL 4. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties. 5. Sélectionnez Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement.

  • Page 20: Erification

    VOIP ROUTER ADSL 6. Cliquez sur OK pour terminer la configuration. 3.3 Vérification Pour vérifier le succès de la configuration (après avoir redémarré le PC, opération nécessaire sous Win98, SE, ME) utiliser le PING. D'une fenêtre Dos écrivez: PING 192.168.1.254 Si le message suivant apparaît: Pinging 192.168.1.254with 32 bytes of date: Reply from 192.168.1.254: bytes=32 times <10ms TTL=64...

  • Page 21: Mot De Passe Et Login

    VOIP ROUTER ADSL La configuration initiale (paramètres par défaut) est: • User : admin • Password : atlantis • Adresse IP (192.168.1.254), Subnet Mask (Masque de sous réseau)=255.255.255.0 • DHCP (Fonction serveur DHCP) Activée 3.4.1 Mot de Passe et Login Il est conseillé...

  • Page 22: Onfiguration Avec Le Navigateur

    VOIP ROUTER ADSL RFC1483 Routed VPI/VCI VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway Adresses IP des serveurs DNS IPoA VPI/VCI VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway Adresses IP des serveurs DNS 3.6 Configuration avec le Navigateur Pour accéder à...

  • Page 23: Statut

    VOIP ROUTER ADSL • Status (ADSL, LAN, PPP, Learned MAC Table, Routing Table, System Log, Security Log) • Quick Start (ADSL, VoIP) • Configuration (WAN, LAN, VoIP, System, Firewall, Virtual Server, Advanced) • Save Config 3.6.1 STATUT Dans cette section, on peut visualiser tous les états du Routeur et avoir un tableau récapitulatif de son fonctionnement.

  • Page 24: Adsl

    VOIP ROUTER ADSL 3.6.1.1 ADSL Dans cette section, on peut visualiser les états phyqique et ligne de la connection ADSL. Les données sont actualisées toutes les 2 secondes. Ils existent 2 autres sous-sections: WAN Status et ATM Status Y sont recueillies les statistiques relatives soit à l'état de la connexion, soit au traitement ATM.

  • Page 25: Lan

    VOIP ROUTER ADSL 3.6.1.2 LAN Dans cet écran, vous pouvez changer l’adresse IP du routeur sur votre réseau. L’adresse par défaut est 192.168.1.254. Pour plus de détails consulter la section appropriée. Dans la section TCP Status vous pouvez voir toutes les statistiques sur le TCP. 3.6.1.3 PPP Pour contrôler la connexion PPP avec le FAI.

  • Page 26: Mac Adresse

    VOIP ROUTER ADSL 3.6.1.4 MAC Adresse C'est le tableau contenant les valeurs MAC des interfaces Ethernet connectées. L'Aging Timeout, exprimé en secondes, indique le temps avant expiration des droits. 3.6.1.5 Table de routage Dans cette section, on peut voir les Tables de Routage. 3.6.1.6 Evénements système Dans cette section, on peut contrôler les évenements relatifs à...

  • Page 27: Evénements De Securité

    VOIP ROUTER ADSL 3.6.1.7 Evénements de Securité Dans cette section, on peut contrôler les évenements de sécurité de l'appareil.

  • Page 28: Configuration

    VOIP ROUTER ADSL 3.6.2 CONFIGURATION En cliquant sur Configuration, les sous-sections suivantes apparaitront: • WAN • LAN • VoIP • System • Firewall • Virtual Server • Advanced 3.6.2.1 WAN Il y a cinq modalités différentes pour la connexion avec le FAI: PPPoE, PPPoA, RFC1483 routed, IPoA, PPPoE Bridge.
  • Page 29 VOIP ROUTER ADSL PPPoE (RFC 2516) ou PPPoA (RFC 2364) Conçus pour compléter le service ADSL avec une attention spéciale à la facilité de configuration. L'utilisateur peut bénéficier d'une grande vitesse d'accès et partager avec tous les utilisateurs du réseau, un compte Internet unique.
  • Page 30 VOIP ROUTER ADSL MAC Spoofing • MAC Spoofing = disable • MAC Address = insérer l’adresse à cloner, si MAC Spoofing est enable. Static IP Settings • Static IP Address = 0.0.0.0 • Subnet Mask = 0.0.0.0 • Gateway = 0.0.0.0 Section PPP •...
  • Page 31 VOIP ROUTER ADSL • Automatic Reconnect: Cochez cette option si vous désirez que votre connexion ADSL soit toujours active. En pressant submit, le VoIP Routeur ADSL fera un reboot automatique [ADSL doit être Allumée fixe lorsque la session PPPoE/PPPoA est connectée], votre PC sera prêt pour la navigation.Enfin presser sur Save Config (et enfin Submit) pour terminer.
  • Page 32 VOIP ROUTER ADSL RFC 1483 Routing ou Classical IP over ATM (RFC 1577) Les modalités d’utilisation pour lesquelles le FAI peut fournir RFC1483/1577 sont les suivantes : 1. Un adresse IP publique statique. Dans ce cas il faudra configurer la section WAN- ISP comme suit : NAT= habilité...
  • Page 33 VOIP ROUTER ADSL • VPI = 8, 8, 2 • VCI = 67, 35, 32 • Service Category = laisser UBR • Peak Cell Rate = 0 • Sustainable CeLL Rate = 0 • Max Burst Size = 0 DHCP Client •...
  • Page 34 VOIP ROUTER ADSL On rappelle que dans cette modalité, il faut mettre les PC avec les DNS. Dans le cas d'une adresse IP unique, dans la section NAT choisir Dynamic NAT par défaut. Si vous avez des adresses publiques, le NAT doit être désactivé. BRIDGE (PPPoE) Avec cette particularité...
  • Page 35 VOIP ROUTER ADSL • VPI = 8, 8, 2 • VCI = 67, 35, 32 • Service Category = laisser UBR • Peak Cell Rate = 0 • Sustainable CeLL Rate = 0 • Max Burst Size = 0 DHCP Client •...

  • Page 36: Lan

    VOIP ROUTER ADSL 3.6.2.2 LAN Voyons tous les choix de la sous-section LAN. 3.6.2.2.1 Configuration LAN Dans cet écran, vous pouvez changer l’adresse IP du routeur sur le réseau local. L’adresse par défaut est 192.168.1.254 (si cette adresse existe déjà sur votre réseau, vous ne pourrez pas accéder au routeur).

  • Page 37: Serveur Dhcp

    VOIP ROUTER ADSL 3.6.2.2.2 Serveur DHCP En cliquant sur DHCP Server, les sous-sections suivantes apparaîtront: • Disable: Le serveur DHCP est désactivé, vous devez attribuer manuellement une adresse IP à chaque PC du réseau. • Enable: Cette fonction vous permet de profiter des avantages de la fonction DHCP, qui attribue dynamiquement des adresses IP aux machines de votre réseau local.

  • Page 38: Voip

    VOIP ROUTER ADSL 3.6.2.3 VoIP Ce chapitre décrit les paramètres de réglage pour le module VoIP, afin de créer un service de téléphonie via Internet. La plupart des services de téléphonie sur IP sont gratuits. Lorsque vous avez terminé les réglages, n’oubliez pas de cliquer sur “SAVE CONFIG” pour les activer. Le bouton “RESTART”...
  • Page 39 VOIP ROUTER ADSL Service Provider List: Pour sélectionner votre fournisseur, les autres renseignements apparaissent automatiquement dès sélection. New Service Provider: Pour ajouter un nouveau fournisseur de service manuellement. Registration Interval: Intervalle de temps entre chaque vérification de disponibilité de service. Authentication Method: Méthode d’authentification, principalement le mode MD5.

  • Page 40: Configuration Générale

    VOIP ROUTER ADSL AuthUserID: Identique au champ UserID. DisplayName: Le nom à faire apparaître en tant qu’appelant. Login Action: Pour afficher, ajouter, éditer ou supprimer les paramètres d’un compte. 3.6.2.3.1 Configuration générale Cet écran décrit les réglages de base pour le module VoIP. SIP: Enable/Disable pour utiliser ou non le SIP (Protocole d’Initialisation de Cession VoIP), vous devez le positionner sur Enable pour activer l’émission ou la réception d’appel.

  • Page 41: Répertoire Téléphonique

    VOIP ROUTER ADSL STUN Server : L’adresse IP de votre serveur STUN. STUN Port : Le port utilisé pour le service STUN. 3.6.2.3.2 Répertoire téléphonique Cette section vous permet d’entrer une liste de numéro en mémoire pour des appels abrégés. Par exemple, en ne sélectionnant que le préfixe “#0”...

  • Page 42: Transfert Et Gestion Des Appels Entrants

    VOIP ROUTER ADSL 3.6.2.3.3 Transfert et gestion des appels entrants Cette section décrit les paramètres de transfert et gestion des appels entrants. CallForwarding: CallForwarding Unconditionally: Le routeur VoIP enverra tous les appels vers le numéro défini dans Call Forwarding Number. CallForwarding On Busy: Le routeur VoIP enverra les appels vers le numéro défini dans Call Forwarding Number lorsque l’utilisateur est déjà...

  • Page 43: Paramètres Avancés De Téléphonie

    VOIP ROUTER ADSL 3.6.2.3.4 Paramètres avancés de téléphonie Pour effectuer les réglages avancés de téléphonie sur votre routeur VoIP ADSL.
  • Page 44 VOIP ROUTER ADSL Configure Caller ID info: Modulation: Pour régler le type de modulation (CID Bell 202 ou CID.V23). Delay: Délai (en milli secondes) entre la fin de la première sonnerie et le début de la transmission du CID. FSK AMP 0: FSK (Frequency-Shift Keying) correspond à la méthode de transmission des signaux digitaux.

  • Page 45: Tonalité Et Sonnerie

    VOIP ROUTER ADSL Codec Preference: Pour fixer la priorité du codec de compression pour les messages sortants et indiquer le codec utilisé pour les messages entrants. Priorité 1 indiquant la plus haute. G.711U / G.711A: G.711U et G.711A correspondent à la technique de codeur/décodeur sans compression.

  • Page 46: Horloge

    VOIP ROUTER ADSL New Country: Zone de texte pour nommer le pays. Ring Parameters: Défini par 5 champs, Fréquence, On Time1, Off Time1, On Time2, Off Time2. La fréquence en hertz, le temps en milli secondes. Dial Tone: Défini par 6 champs, Fréquence 1, Fréquence 2, On Time1, Off Time1, On Time2, Off Time2.
  • Page 47 VOIP ROUTER ADSL Predial Timeout: durée d’émission de la tonalité après décrochage du combiné. A la fin de cette période, si aucune entrée n’a eu lieu, le routeur VoIP passe en mode occupé. Alert Timeout: durée de sonnerie à la réception d’un nouvel appel, s’il est sur son support. Après cette période, le routeur VoIP l’arrête automatiquement et refuse l'appel entrant.

  • Page 48: Systeme(System)

    VOIP ROUTER ADSL 3.6.2.4 SYSTEME(System) En cliquant sur le menu Configuration, les menus suivants apparâitront: • Password • TimeZone • Upgrade • Factory Settings • Restart 3.6.2.4.1 Mot de passe (Password) Vous pouvez changer le password d'accès. En cas d’oubli de votre Password d’accès, vous pouvez ramener le Routeur aux conditions initiales en exécutant la procédure suivante: Après l’allumage du dispositif, presser le bouton Reset ou le Restore.

  • Page 49: Paramètres De Base (Factory Settings)

    VOIP ROUTER ADSL Cliquer sur Image Download, après quelques secondes la fenêtre suivante apparaîtra: Appuyez sur Sfoglia et indiquez le chemin d'accès au firmware. Puis, cliquetez le bouton Upload pour commencer la mise à jour du firmware. ATTENTION : l'alimentation électrique du Router ADSL, pendant la phase entière d'upgrade, ne doit pas être coupée.

  • Page 50: Bridge Filtering

    VOIP ROUTER ADSL • Packet Filtering • Bridge Filtering • Intrusion Detection • Block WAN Request 3.6.2.5.1 Filtrage de paquets (Packet Filtering) Ces fonctions de filtrage de paquets IP permettent d’établir une série de règles que le VoIP Router ADSL appliquera aux paquets qui le traversent et il vérifira l’application de ces règles, paquet par paquet.
  • Page 51 VOIP ROUTER ADSL • Packet Type: Spécifier le type de paquets sur lesquels la règle sera appliquée (TCP, UDP, ICMP ou any) • Action When Matched: Quand un paquet satisfait à la règle, il est nécessaire de définir l'action qui doit être appliquée: (drop) pour éliminer le paquet ou (forward) pour le faire passer. •...
  • Page 52 VOIP ROUTER ADSL Exemple : Construisons une série de règles en utilisant une approche conservative. Quand on active le Firewall, seuls les ports explicitement accordés sont permis, le reste est coupé, nous ferons donc transiterlesdonnées par une série de règles. En conclusion, chaque service qui n'est pas explicitement permis est coupé...
  • Page 53 VOIP ROUTER ADSL Filtre SMTP: Avec ces 2 règles, tout le trafic sortant, provenant de n'importe quel IP et adressé à n'importe quel IP (en réalité pour les limiter ultérieurement, il faudrait mettre l'adresse IP du POP3 ou du serveur SMTP, selon le cas) et provenant de la porte TCP n°25 ou 110 (on est en train de parler de mail), est autorisé...

  • Page 54: Filtrage Par Adresse Mac (Bridge Filtering)

    VOIP ROUTER ADSL Filtre DNS : Avec cette règle, tout le trafic sortant, provenant de n'importe quel IP et adressé à la porte UDP n°53 (nous sommes en train de parler de trafic vers un serveur DNS), est autorisé par le firewall. 3.6.2.4.2 Filtrage par adresse Mac (Bridge Filtering) Permet de filtrer le trafic à...

  • Page 55: Blocage D'adresse Wan (Block Wan Request)

    VOIP ROUTER ADSL • Sync flooding • Smurf Attack (ICMP Echo with x.x.x.0 or x.x.x.255) • Snork Attack • UDP port loop-back • TCP NULL scan Pour faire parvenir un émail d'alerte, après une attaque DOS. Choisir Enable, dans le champ Alert Mail, et remplir les renseignements suivants.
  • Page 56 VOIP ROUTER ADSL Vous devez choisir le protocole (éventuellement les ports pour TCP/UDP) et l'adresse IP de l'ordinateur hébergeant le serveur. Pour utiliser certains logiciels spécifiques vous devez paramétrer la section Virtual Server. Logiciels Sortie Entrée ICQ 98, 99a NetMeeting 2.1 a 3.01 1503 TCP, 1720 TCP VDO Live mIRC...

  • Page 57: Fonctions Avancées

    VOIP ROUTER ADSL Simple Management Network Protocol (SNMP) 161/udp SNMP (traps) 162/udp Border Gateway Protocol (BGP) 179/tcp Secure HTTP (HTTPS) 443/tcp rlogin 513/tcp rexec 514/tcp talk 517/tcp and 517/udp ntalk 518/tcp and 518/udp Open Windows 2000/tcp and 2000/udp Network File System (NFS) 2049/tcp 6000/tcp and 6000/udp Routing Information Protocol (RIP)

  • Page 58: Dns

    VOIP ROUTER ADSL 3.6.2.8.2 DNS Un Domain Name System (DNS) est composé d’un tableau de correspondance entre noms de site et adresses IP publiques. Sur Internet un site possède un seul nom comme www.yahoo.com et une seule adresse IP. L’adresse IP est difficile à mémoriser (mais c’est la méthode la plus efficace). Cette tache est faite par le DNs qui grâce au tableau fournit au PC demandant, l’adresse IP correspondant au nom du site (et au cas ou il n’y arrive pas, il le fera à...

  • Page 59: Dns Dynamique

    VOIP ROUTER ADSL 3.6.2.8.3 DNS Dynamique Vous devez introduire les données pour que le Routeur utilise le serveur DDNS avec la nouvelle adresse IP. Ces nouveaux services vous permettent de créer un nom de domaine sur un serveur DNS auquel sera affecté...

  • Page 60: Rip

    VOIP ROUTER ADSL Pour sauvegarder la configuration presser sur submit. Pour utiliser le NAT/NAPT, il faut créer une Session associée à une interface WAN. Il faut ensuite associer à la session, identifiée par un nom unique, les adresses privées du LAN. Attention le NAT soutient une association par session.

  • Page 61: Configuration Diverses

    VOIP ROUTER ADSL 3.6.2.8.8 CONFIGURATION DIVERSES Dans cette section, vous pouvez choisir le port de configuration du Routeur, activer le protocole UpnP et le DMZ. • Http Remote • FTP e TFTP • • DHCP Relay • PPP reconnect on WAN access...
  • Page 62 VOIP ROUTER ADSL • PPP Half Bridge Http Server Access: en sélectionnant All, vous permettez l'accès au Lan et au WAN. Par contre en sélectionnant Restricted, vous limitez l'accès au seul WAN en précisant son adresse IP. Vous pouvez définir un port différent du Port 80, afin d'améliorer la sûreté, le password d'accès est de toute facon demandé.

  • Page 63: Test De Diagnostic

    VOIP ROUTER ADSL modalité il est possible de faire fonctionner des applications spéciales qui ne fonctionnent pas derrière un NAT. Seulement utilisable avec des protocoles PPPoA/PPPoE. DHCP Relay: le service DHCP passe à travers le VoIP Router ADSL et atteint le serveur dedié qui assigne les différentes adresses IP.

  • Page 64: Problemes Au Demarrage Du

    ADSL. Assurez-vous que le Power Switch est sur la position connecte VoIP Router ADSL au réseau Si le problème persiste, adressez-vous au support technique électrique. d’Atlantis Land. Mot de passe? Problème Actions correctives Password et/ou Il est possible, en perdant la configuration, de reseter oublié.

  • Page 65: Problèmes Avec L'interface Lan

    VOIP ROUTER ADSL Problèmes avec l’interface LAN Problème Actions correctives Contrôlez la LED LAN, sur le panneau frontal. Elle devrait Il n’est pas possible de être allumée (au moins une des 4) sinon contrôlez le câblage. faire un ping avec un ordinateur du LAN.

  • Page 66: Conflits D'adresses Ip

    VOIP ROUTER ADSL Conflits d’adresses IP Problème Actions correctives Le VoIP Router ADSL est en réamorçage (si configuré L’ordinateur montre un comme serveur DHCP) ou au moins deux ordinateurs ont la message informant d’un même adresse. Il est possible, en exécutant winipcfg ou conflit d’adresse IP.

  • Page 67: Qu'est Ce Que Le Nat

    VOIP ROUTER ADSL Qu’est ce que le NAT? Demande Réponse Nat signifie Network Address Translation (translation des Que fait exactement le adresses du réseau local). Il a été proposé et décrit dans NAT? l’RFC-1631 et il avait, au moins au début, la tâche de permettre une exploitation intensive des adresses IP.

  • Page 68: Une Application Internet Ne Fonctionne Pas Correctement

    VOIP ROUTER ADSL Une application Internet ne fonctionne pas correctement Problème Actions correctives Le VoIP Router ADSL, à travers le NAT et/ou le pare-feu, Quelques applications, protége le réseau en l’isolant de l’extérieur et en refusant quand le VoIP Router toutes connexions entrantes.

  • Page 69: Pourquoi Meme Avec Lev

    VOIP ROUTER ADSL Pourquoi même avec le Virtual Server des applications ne marchent pas? Problème Actions correctives Même effectuant Il peut être nécessaire d’effectuer une DMZ vers l’ordinateur l’affectation des portes sur lequel on veut lancer une application particulière. avec l’application fonctionne correctement.

  • Page 70: Rfc 1483 Bridge Avec Windows 95, 98, Me

    VOIP ROUTER ADSL RFC 1483 Bridge avec MAC OS X Problème Solution De la même manière que Microsoft Windows XP, Apple ayant MacOSX a une potentialité intéressante permettant de créer abonnement type une connexion Internet à travers le protocole PPP over PPPoE, il est possible Ethernet sans devoir installer de composants complémentaires d’utiliser le Router en...

  • Page 71: Rfc 1483 Bridge Avec Linux

    (ordinateurs avec le capot ouvert, monitor CRT, téléphones l’ISP. mobiles). Si l’on obtient pas le résultat désiré, contrôlez votre contrat pour la bande minimale garantie et éventuellement contactez l'ISP. Si les problèmes persistent, contactez l'assistance technique de Atlantis Land .

  • Page 72: Qu'est Ce Que Le Relais Dhcp

    VOIP ROUTER ADSL Qu’est ce que le relais DHCP ? Demande Réponse Qu’est ce que le DHCP En activant cette fonction le service DHCP traverse le Router Relay ? VoIP pour se connecter au serveur DHCP du réseau qui attribue les différentes adresses IP. Si cette fonction n’est pas activée, des ordinateurs pourraient ne pas accéder au serveur DHCP.

  • Page 73: Q U ' Est Ce Qu ' Une Attaque De

    VOIP ROUTER ADSL Qu’est ce qu’une attaque de Deni de Service? Demande Réponse Le but de ces attaques est d’obtenir des informations Qu’est ce qu’une particulières du réseau plutôt que de le rendre inutilisable. attaque Denial of Plus précisément il en existe 4 types. Service? 1-Attaques qui ont pour but de congestionner la bande passante, elles sont réalisées de deux manières.
  • Page 74 VOIP ROUTER ADSL Comment empêcher à un groupe d’utilisateurs de surfer sur Internet? Demande Réponse Comment empêcher à Utiliser le MAC Filter : il faut connaître l’adresse MAC des un groupe d’utilisateurs ordinateurs d’un des deux groupes puis fixez les règles de surfer sur Internet d’accès au routeur.

  • Page 75: Qu'est Ce Que Le Ddns

    VOIP ROUTER ADSL Qu’est ce que le DDNS? Demande Réponse À travers cette fonction il devient possible d’enregistrer un À quoi sert le DDNS ? nom de domaine et de l’associer à une IP dynamique. Chaque fois que le Router se connectera, à travers le client incorporé, il communiquera au serveur DNS la nouvelle adresse IP.

  • Page 76: Appendice A

    VOIP ROUTER ADSL APPENDICE A DNS Dynamique Grâce à ce service, vous pouvez enregistrer un nom de domaine, même associé à une adresse IP dynamique. Il y a de nombreux serveurs DDNS qui offrent gratuitement ce type de fonction. Il suffit de s’enregistrer pour activer immédiatement le service, qui vous permettra de joindre le Router de l’extérieur.
  • Page 77 VOIP ROUTER ADSL Entrez de nouveau dans le site, allez sur Services, mettez en évidence (dans la partie gauche) le menu Dynamic DNS, puis cliquez sur Add Host. Il ne vous reste plus qu’à introduire le Nom de l’host, mettez en évidence Enable WildCard, choisissez le suffixe que vous souhaitez, puis appuyez sur le bouton Add Host pour terminer.

  • Page 78: Appendice B

    VOIP ROUTER ADSL APPENDICE B Filtrage de paquets Le Router possède un système sophistiqué de Packet Filter qu’il utilise pour examiner le trafic qui le traverse. De cette manière, il est possible en connaissant les caractéristiques des paquets IP associés aux services les plus communs, d’effectuer les filtrages de façon correcte.
  • Page 79 VOIP ROUTER ADSL Arrivé au serveur DNS, le paquet retourne au Router, y sont intervertis au niveau IP, les champs expéditeur et destination, au niveau UDP les ports. Direction Paquet Internet-Router[Entrante] IP Expéditeur IP du Server DNS IP Destination IP coté WAN du Router Paquet contenu Type UDP Porte Expéditeur...
  • Page 80 VOIP ROUTER ADSL Arrivé au serveur WEB, le paquet retourne au Router, y sont intervertis au niveau IP, les champs expéditeur et destination, au niveau TCP les ports. Direction Paquet Internet- Router [Entrante] IP Expéditeur IP URL IP Destination IP coté WAN du Router Paquet contenu Type TCP Porte Expéditeur...

  • Page 81: Appendice C

    VOIP ROUTER ADSL APPENDICE C Universel PnP Grâce à la fonction UpnP, vous pourrez configurer facilement toutes les applications qui ont des problèmes durant la traversé du NAT. L’usage du NAT Transversale rendra les applications capables de se configurer automatiquement sans l’intervention de l’utilisateur. Il sera donc aisé, sans connaîssances particulières, d’utiliser totalement les avantages du NAT et d’utiliser les applications Internet les plus communes sans problèmes.
  • Page 82 VOIP ROUTER ADSL En choisissant Propriété, puis Configurations vous effectuerez les configurations nécessaires à l’usage de l’UpnP. En fait, il vous suffira appuyer «Ajoute» pour créer un Virtual Server. Description du Service=identification...
  • Page 83 VOIP ROUTER ADSL Nom ou Adresse IP=IP de l’ordinateur sur lequel est le serveur Numéro de port externe du service=introduire le port externe (ex 80 pour http, 20-21 pour FTP) Numéro de port interne du service=introduire port interne Choisissez le protocole entre UDP ou TCP. En appuyant sur OK, le protocole UpnP communiquera avec le Router.

  • Page 84: Appendice D

    VOIP ROUTER ADSL APPENDICE D Caractéristiques Avançées Protocole IP, NAT, ARP, ICMP, DHCP(server, relais et client), RIP1/2 , SNMP, SNTP client, UPnP, Telnet server Ports LAN 4 ports LAN Fast Ethernet (A02-RA240-W54) / 1 port LAN Fast Ethernet (A02-RA210-W54) Port WAN 1 port WAN RJ11 pour la connection ADSL Boutons Power Switch et Bouton Reset...

  • Page 85: Appendice E

    Pour tout problème ou renseignement (il est IMPERATIF de connaître au préalable les paramètres utilisés par le FAI), vous pouvez contacter l’help desk téléphonique gratuite d’Atlantis Land qui vous fournira assistance du lundi au vendredi de 9.00 à 13.00 et de 14.00 à 18.00. Vous pouvez aussi nous contacter par email info.fr@atlantis-land.com...
