Manuel d'utilisation
rc
no
rc
PEd
rc
Pot
Un appui molette valide le choix du type de commande à distance et permet de revenir en mode soudage.
Connectique
Le produit est équipé d'une connectique femelle pour commande à distance.

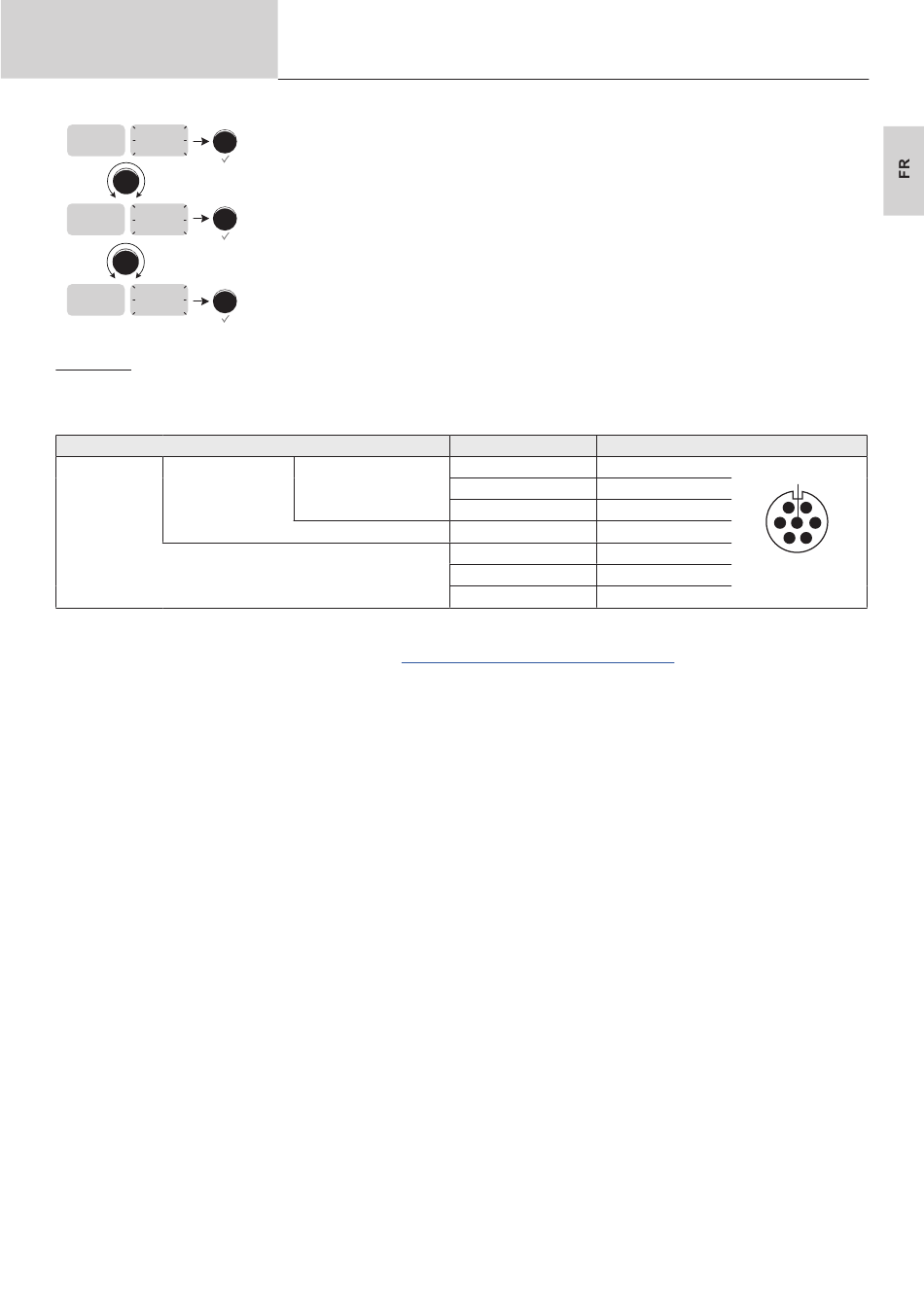

La prise mâle spécifique 7 points (option réf. 045699) permet d'y raccorder les différents types commande à distance. Pour le câblage, suivre le
schéma ci-dessous.
Type de commande à distance
Pédale
C5
C5 :
À partir d'une liste C5 de 5 JOB préalablement créée, ce mode d'automatisation simple à partir de la connectique Commande à Distance permet de
rappeler des JOB via un automate (cf note sur le site internet - https://planet.gys.fr/pdf/spdoc/fr/CONNECT_5.pdf).
Notice originale
Une commande est présente, mais pas active.
Sélection d'une commande déportée type pédale.
Sélection d'une commande déportée type potentiomètre.
Commande à distance
manuelle
Désignation du fil
10 V
Curseur
Commun/Masse
Interrupteur
AUTO-DETECT
ARC ON
REG I
TITAN 231 DC FV
Pin du connecteur associée
A
G
F
A
B
C
E
D
E
D
C
F
Vue extérieure
G
B
21
