Manuels Connexes pour ADJ Encore Profile 1000 WW
Sommaire des Matières pour ADJ Encore Profile 1000 WW
- Page 1 MANUEL D’UTILISATION A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 04/16 A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 1...
-
Page 2: Table Des Matières
TÉLÉCOMMANDE UC-IR ......................14 DESSIN DAO ..........................15 DONNÉES PHOTOMÉTRIQUES ....................15 INSTALLATION ........................... 15 TRAITS DMX 1 CANAL DMX ....................... 16 TRAITS DMX 2 CANAUX DMX ....................16 TRAITS DMX 3 CANAUX DMX ....................16 CHAINAGE DES UNITÉS ......................16 COURBES DE GRADATION ......................16 REMPLACEMENT DU FUSIBLE ....................17 ENTRETIEN ..........................17 DÉPANNAGE ..........................17 SPÉCIFICATIONS ........................18 RoHS et DEEE ..........................19 NOTES ............................21 A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 2... -
Page 3: Informations Générales

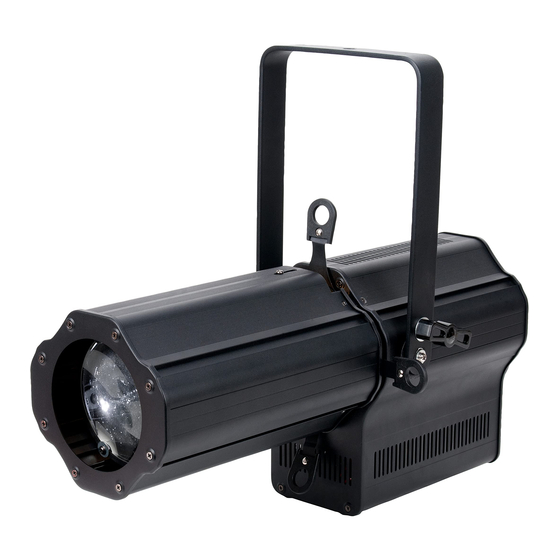

Veuillez ne pas renvoyer cette unité à votre revendeur agréé avant d’avoir contacté notre service clientèle. Introduction : L’Encore Profile 1000 WW d’American DJ® est une découpe à LED COB BLANC CHAUD de 120W munie de 4 couteaux et d’un porte-gobo, ayant un angle d’ouverture variable manuellement de 12 à... -
Page 4: Précautions De Manipulation
à leurs côtés. Faites attention également à leur sortie de l’unité. A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 4... - Page 5 A. des objets ou des liquides sont tombés ou ont été renversés sur l’unité ; B. l’unité a été exposée à la pluie ou à l’eau ; C. l’appareil ne semble pas fonctionner normalement ou montre des signes de fonctionnement anormal. A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 5...
-
Page 6: Configuration
CONFIGURATION Source d'alimentation : l’Encore Profile 1000 WW d'American DJ® est équipée d’un ballast électronique qui détecte automatiquement le voltage une fois l’unité branchée à l’alimentation électrique. Grâce au ballast électronique, vous n’avez pas à vous soucier du voltage local, cette unité peut être branchée où que ce soit. - Page 7 -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre montage en Daisy Chain pour terminer la ligne. L’utilisation d'une terminaison de câble (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique.
-
Page 8: Menu Systeme
« 00 » (éteint) à « 15 » (vitesse maximale) Mode DMX Ce mode vous permet de piloter l’Encore Profile 1000 WW à partir d’une console ou d’un logiciel DMX et de régler la découpe selon vos désirs. L’Encore Profile 1000 WW comprend 3 modes DMX : mode 1 canal, mode 2 canaux et mode 3 canaux DMX. -
Page 9: Reset De L'unité
• AUTO : Quand le signal DMX est perdu ou que l’appareil est mis sous tension, l’unité se mettra automatiquement dans le mode automatique. 3. Utilisez les boutons UP et DOWN pour choisir le mode de secours désiré A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 9... -
Page 10: Activation Du Récepteur Ir
Pour un agnle d’ouverture de faisceau plus large, bougez les 2 boutons vers le milieu. Ajustez le focus en conséquence. A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 10... -
Page 11: Configuration Maître/Esclave
INSTALLATION GOBO L’Encore Profile 1000 WW est livré avec 4 gobos verres remplaçables. Pour installer un gobo, sortez le porte-gobo de l’unité. Le porte-gobo est localisé juste devant le couteau supérieur de l’unité. Dévissez la petite vis au bout du porte-gobo. Enlevez prudemment le Gobo et remplacez-le par un autre. -
Page 12: Télécommande Led Rc2
« D » DMX Mode 2. Utilisez les boutons « + » et « - » pour parcourir les modes de canaux DMX. A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 12... - Page 13 Vous pouvez maintenant raccorder l'unité via les connexions XLR à une console ou un logiciel DMX standard. Veuillez consulter les pages 16-19 pour une description détaillée des modes, valeurs et caractéristiques DMX. A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 13...
-
Page 14: Télécommande Uc-Ir
TÉLÉCOMMANDE UC-IR La télécommande à infrarouge UC-IR d’ADJ (vendue séparément) vous permet de piloter différentes fonctions de l’Encore Profile 1000 WW jusqu’à une distance de 10 mètres. L’application pour iOS “Airstream IR” (téléchargement gratuit sur l’App Store d’Apple) pour de piloter les mêmes fonctions jusqu’à une distance de 5m. Après avoir acheté... -
Page 15: Dessin Dao
DONNÉES PHOTOMÉTRIQUES INSTALLATION L’Encore Profile 1000 WW devrait être montée à l'aide d'un crochet de fixation (non fourni) sur la double lyre de suspension fournie avec l'unité ou placé à plat au sol. Assurez-vous de toujours fixer correctement l'unité afin d'éviter toute vibration ou décrochage de celle-ci lors de son fonctionnement. -
Page 16: Traits Dmx 1 Canal Dmx
STROBOSCOPE LENT - RAPIDE CHAINAGE DES UNITÉS Via les entrées/sorties Powercon à l’arrière de l’Encore Profile 1000 WW, vous pouvez chaîner max. 5 unités en 120V ou 11 unités en 230V. Après le maximum d’unités chainables, vous devez vous brancher sur une autre prise secteur. Ne mélangez pas différents modèles dans un chaînage. -
Page 17: Remplacement Du Fusible
DÉPANNAGE L’unité ne répond pas au DMX ; 1. Assurez-vous que les câbles DMX soient correctement branchés et câblés et de ne pas avoir inversé les fiches. A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 17... -
Page 18: Spécifications
144W Dimensions 560mm(L) x 250mm(l) x 385mm(H) 22“(L) x 9.75“(l) x 15.25“(H) Chaînage 5 Encore Profile 1000 WW max @ 120V 11 Encore Profile 1000 WW max @ 230V Angle d’ouverture de faisceau de 12 à 30 degrés (manuellement) Poids... -
Page 19: Rohs Et Deee
écologiques. La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 19... - Page 20 à ce système de d’enlèvement des déchets. Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 20...
-
Page 21: Notes
NOTES Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu Encore Profile 1000 WW-Manuel d’utilisation Page 21...
