Manuel d'installation de climatiseur de pièce
Nota: Au cas où le tuyau de refrigération additionel serait nécessaire, purgez tout d'abord le tuyau
de raccordement par gaz extérieur, puis poussez le réfrigérant excessif dehors avec la méthode de
purge.
Unité avec marque nouvelle est chargée de réfrigéraion 80g plus que stipulé. C'est seulement pour
la première installation pour purger l'unité intérieure et le tuyau de raccordement.
Si la conduite est plus longue que 5m, chargez de refrigérant additonel prescrit dans cette liste.
Longeur de tube
Charge de refrigérant
Installation électrique
Nota:
L'installation électrique doit être fait par un spéciatliste.
N'utilisez que le fil de cuivre.
Le paramètre de câble de raccordement est H05RN-F ou H07RN-F
HFU-09H03(B)/R1 3G1.5mm
HFU-12H03(B)/R1 3G2.5mm
HFU-14H03(B)/R1 3G2.5mm

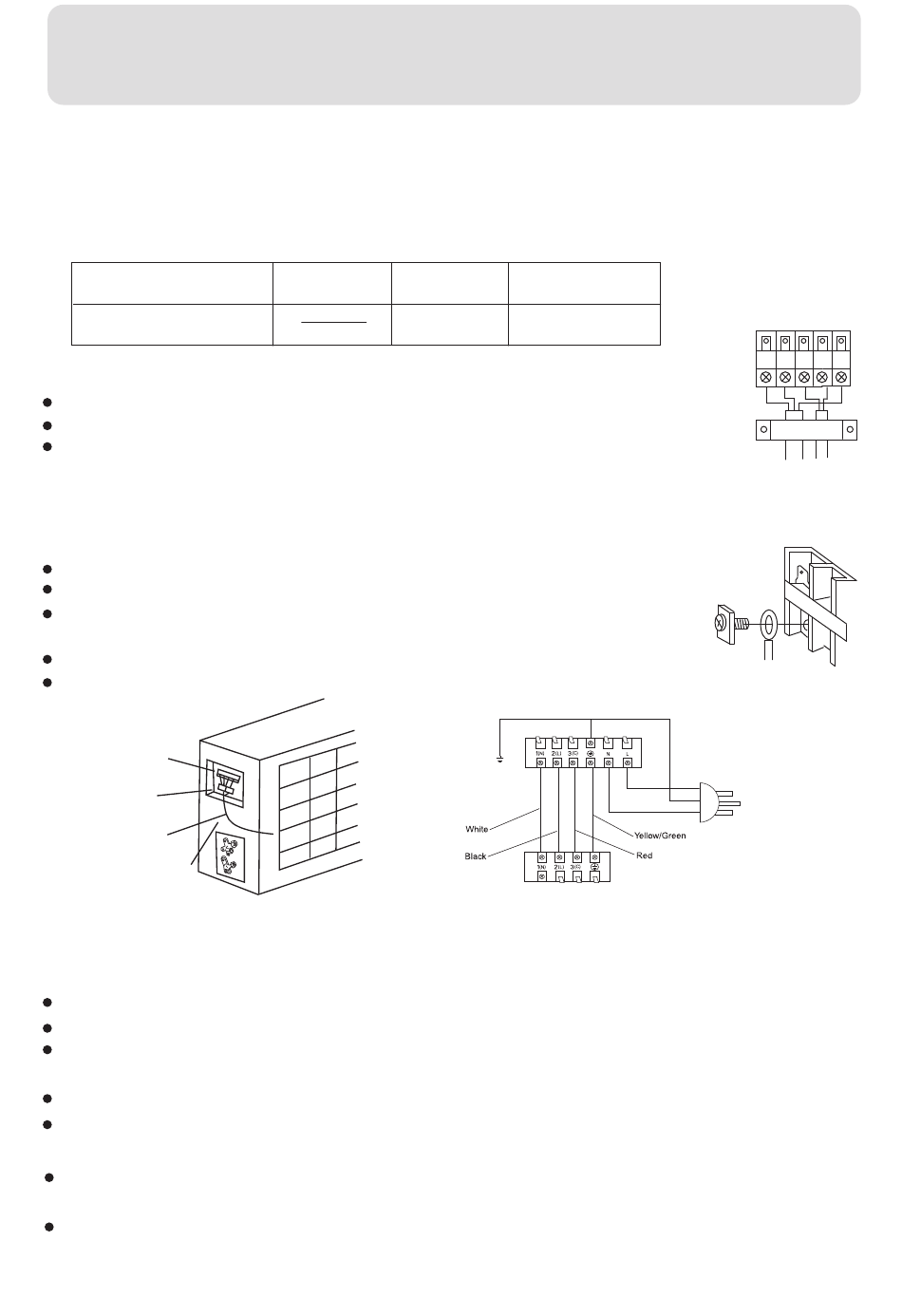

Câblage d'unité intérieure
Insérez la câble dans le trou mural extérieur où la conduite existe déjà.
Retirez le par le devant.
Désserez les vis de fixation et insérez la tête de câble complètement dans le
bloc de connexion, plus reserrez le.
Retirez la câble avec précaution pour vérifier s'il est bien sérré.
Remettez le couvercle après le câblage.
Bloc de connexion
Barrette à bornes
Boucle de fil
Vis de mise à la terre
Câblage d'unité extérieure
Insérez la câble dans le trou mural intérieur où la conduite existe déjà.
Retirez le par le devant.
Désserez les vis de fixation et insérez la tête de câble complètement dans le bloc de connexion,
plus reserrez le.
Retirez la câble avec précaution pour vérifier s'il est bien sérré.
Remettez le couvercle après le câblage.
Nota:
Vérifiez les nombres sur les blocs de connextion intérieur et extérieur en connectant le câble int
et extérieur. Bornes de même nombre et de même couleur doivent être branchées par un même fil.
Câblage incorrect peut endommanger le contrôleur de climatiseur ou causer défaut d'opération.
5m
10m
90
+1 x 0.75mm
2
2
.
+1 x 0.75mm
2
2
.
+1 x 0.75mm
2
2
.
28
15m
180
Unité intérieure
Unité extérieure
Nota : Climatiseur doit préparer soi-même la pièce
dans le cadre en tirets.
1 (
L )
Source électrique
é rieur
