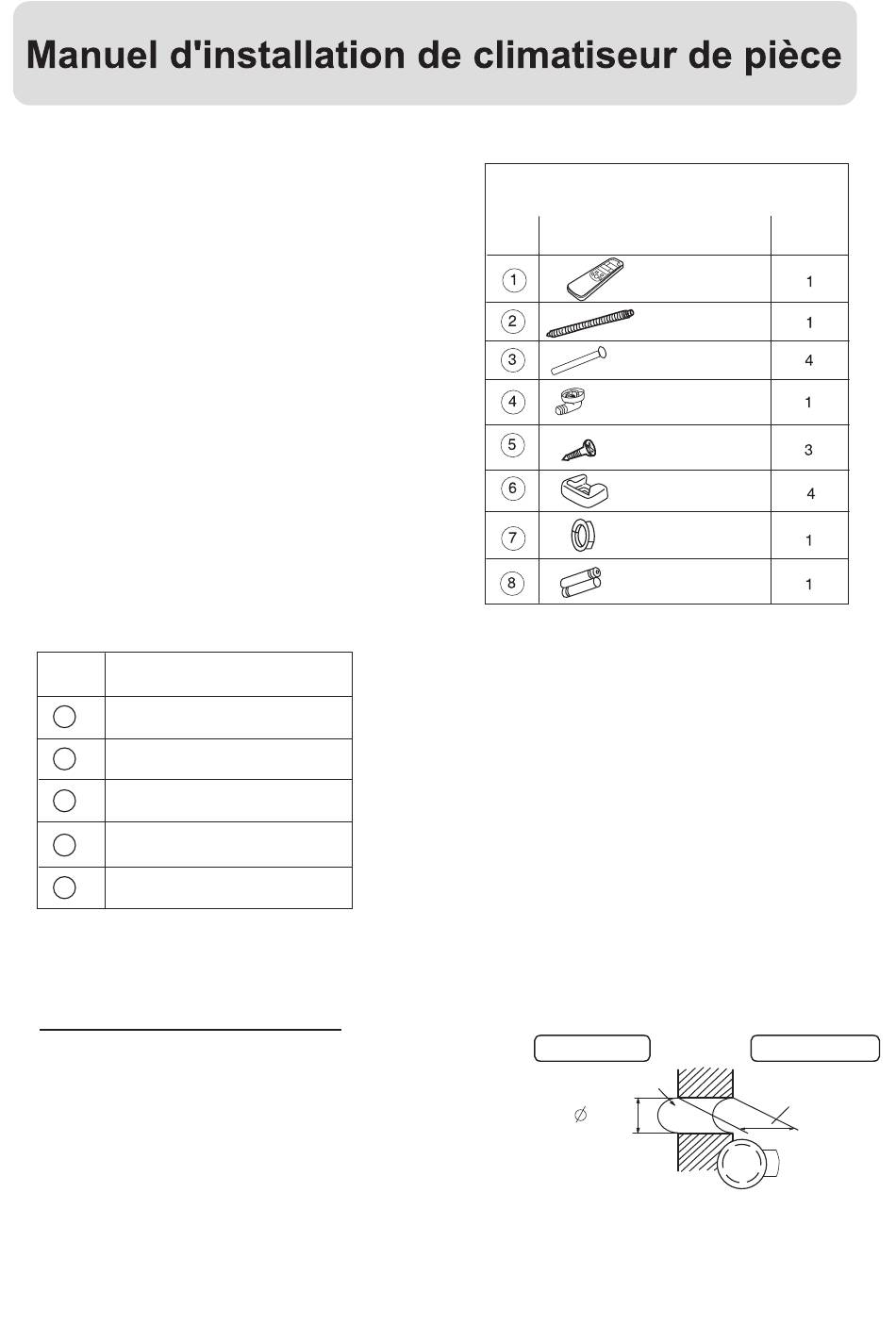

Outils nécessaires
1. Tournevis
2. Scie à métaux
3. Sondage géologique peu profond à dia.70mm
4. Clé(dia. 17, 27mm)
5. Clé (dia. 14,17, 27mm)
6. Machine à couper les tubes
7. Outil d'évasement de tube
8. Couteau
9. Pince
10. Déteceur de fuite de gaz ou de savonnure
11. Règle en rouleau
12. Elargeur
13. Huile frigorifique
Accesoires standards
Les pièces suivantes doivent être fournits
sur place
Marque
Nom de pièces
Ruban non adhésif
A
Collier de retenue pour tubes
B
Tuyau de raccordement
C
Matériaux isolants
D
E
Tuyau de drainage
Fixation d'unité
1. Position du trou mural
Trou mural doit être déterminé en fonction du lieu
d'installation et la direction de tuyauterie. (reportez-
vous au dessin d'installation).
2. Percer un trou
Percer un trou à diamètre 120x70mm avec une
petite pente vers l'extérieur
No.
Pièces accessoires
Nota : Cette unité n'a pas de raccordement.
Côté intérieur
Trou mural
70mm
(Coupe transversale du trou mural)
25
Quant.
Télécommande
Tuyau de drainage
Collier de fil
Clou en acier,
clou à ciment
Coude de drainage
Vis auto-fileteuse
Cale en caoutchouc
Couvercle du trou mural
Batterie séche #7
Côté extérieur
Epaisseur
du mur
