H-4909, H-4905, H-4906
KIT DE INSTALACIÓN EN CONCRETO PARA
BASE DE PROTECTORES DE RACKS
HERRAMIENTAS NECESARIAS
Broca de
Mampostería
de 3/4"
Perno de Anclaje
1. Compruebe que los protectores de racks estén
colocados en la ubicación deseada. Marque en el
piso el lugar donde se harán todos los orificios.
¡ADVERTENCIA! Use protección para los ojos
para llevar a cabo el Paso 2.
2. Usando una broca de mampostería de 3/4"
de diámetro, haga un orificio de aproximadamente
12.7 cm (5") de profundidad en el piso.
(Vea Diagrama 1)
NOTA: Para que el anclaje funcione bien,
el diámetro del orificio debe ser menor que
el del perno de anclaje.
3. Limpie los residuos y el polvo del orificio. Inserte por
completo el perno de anclaje a través de la placa
de montaje y en el orificio.
4. Si fuera necesario, golpee ligeramente el perno de
anclaje con un martillo. Deslice la rondana por el
perno de anclaje. Ajuste la tuerca hexagonal hasta
que el perno de anclaje quede fijo.
5. Repita con los anclajes restantes.
PAGE 2 OF 3
Protección
Ocular
PARTES
Rondana x 4
x 4
INSTALACIÓN
800-295-5510
uline.mx
Tuerca Hexagonal x 4

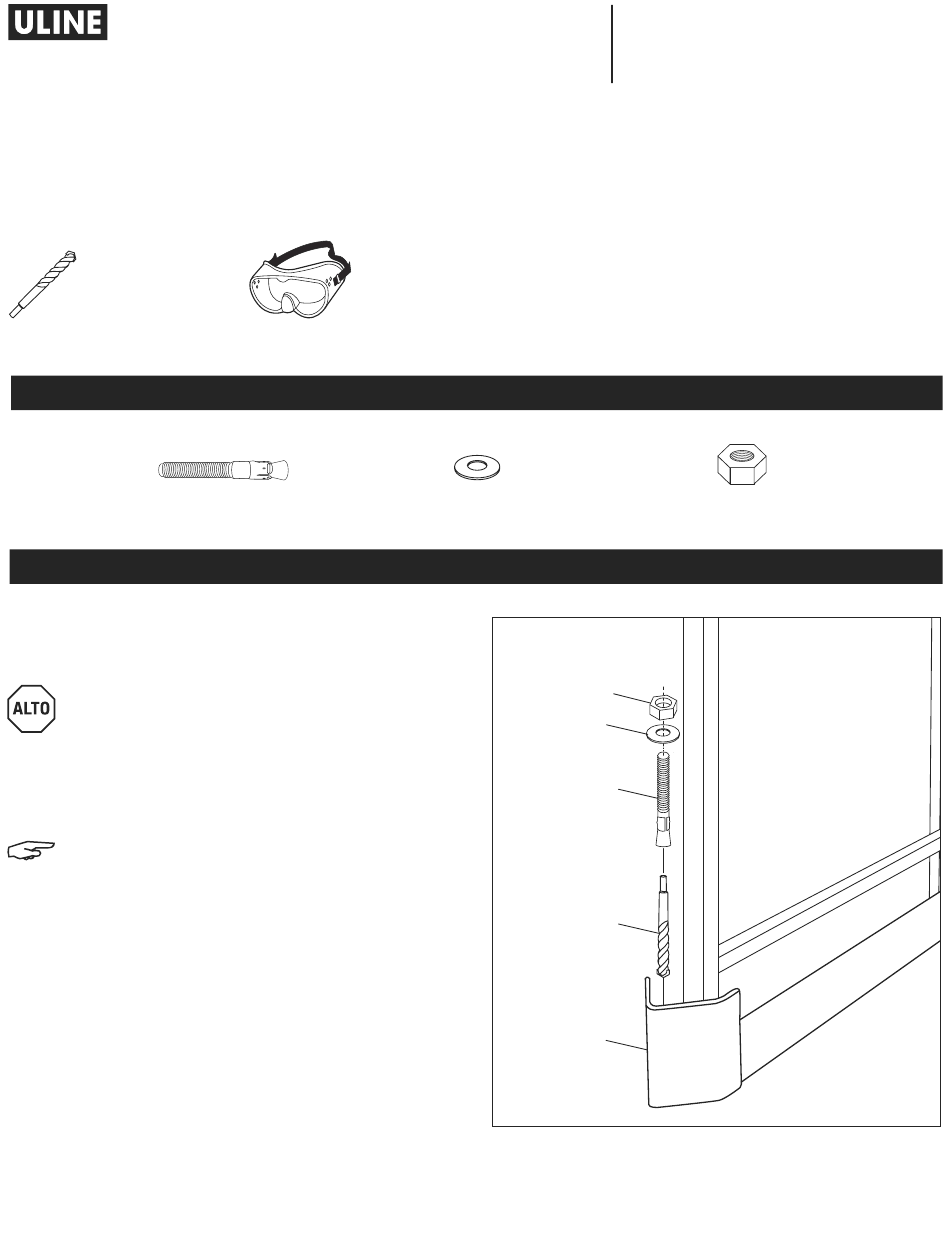

Diagrama 1
Tuerca
Hexagonal
Rondana
Perno
de Anclaje
Broca de
Mampostería
de 3/4"
Protector
de Rack
