INTRODUCTION
Merci d'avoir choisi un produit De'Longhi. Veuillez prendre
quelques instants pour lire le mode d' e mploi afin d' é viter tout
risque ou dommage pour l'appareil.
DESCRIPTION

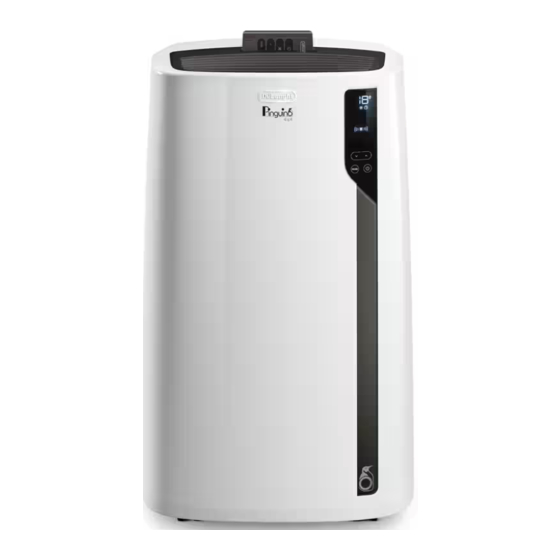

Description de l'appareil (voir page 2 - A)
A1 grille de sortie d'air
A2 panneau de commande
A3 poignées
A4 roulettes
A5 filtre à ions d'argent
A6 grille d'entrée d'air
A7 boîtier de tuyau d'évacuation d'air
A8 grille d'entrée d'air
A9 câble d'alimentation
A10 tuyau de drainage avec bouchon
A11 récepteur de signal de télécommande
A12 compartiment télécommande
Description des accessoires (voir page 2 - B)
B1 bride murale avec bouchon
B2 tuyau d'échappement d'air
B3 adaptateur de tuyau
B4 adaptateur pour support de fenêtre
B5 support de fenêtre avec écrou à oreilles
B6 adaptateur pour montage mural/sortie de fenêtre
B7 sortie de fenêtre
B8 télécommande
B9 bouchon de support de fenêtre
BRANCHEMENT ÉLECTRIQUE
Avant le branchement au secteur, vérifier les points suivants :
• la tension du secteur est la même que celle indiquée sur la
plaque à l'arrière de l'appareil ;
• la prise et la ligne électrique sont dimensionnées pour sup-
porter la charge requise ;
• la prise est du type approprié pour la fiche, dans le cas
contraire, remplacer la prise ;
• la prise est connectée à un système de mise à la terre effi-
cace.
Le fabricant n'est pas responsable en cas de non-respect de
ces normes de prévention contre les blessures.
Le câble d'alimentation ne doit être remplacé que
•
par des techniciens spécialisés.
UTILISATION
Les instructions ci-dessous vous permettront de préparer votre
climatiseur pour un fonctionnement aussi efficace que possible.
Avant utilisation, assurez-vous que les grilles d' e ntrée et de sor-
tie d'air ne sont pas obstruées.
REMARQUE : Cet appareil est doté d'une fonction d'évaporation
automatique pour l'élimination du condensat pendant les mo-
des de refroidissement et de déshumidification.
CLIMATISATION SANS INSTALLATION
FENÊTRE À BATTANT
Si l' o n aune fenêtre à battant, procéder comme suit :
• Placez le tuyau d'évacuation d'air (B2) dans le logement
prévu à cet effet à l'arrière de l'appareil (fig. 1).
• Vissez la sortie de fenêtre (B7) et placez-la à l'extérieur de
la fenêtre pour évacuer l'air chaud (fig. 2).
FENÊTRE À GUILLOTINE
Si vous avez une fenêtre à guillotine double, procédez comme
suit :
• Insérez et verrouillez l'adaptateur pour le support de fe-
nêtre (B4) dans la fente du support de fenêtre (B5) (fig.3)
• Placez le support de fenêtre dans le rebord de la fenêtre et
déployez-le complètement dans le cadre de la fenêtre (fig.
4).
• Fixez le support à l'aide de l'écrou à oreilles (fig. 5) (Si le
support de fenêtre est trop grand pour la fenêtre, le plas-
tique peut être coupé à la scie par un professionnel quali-
fié).
• Insérez le tuyau d'évacuation de l'air (B2) dans l'adaptateur
pour le support de fenêtre (B4) et le faire pivoter comme
indiqué sur la fig. 6.
• Afin de faciliter le montage du tuyau d' é vacuation d'air (B2)
dans le boîtier prévu à cet effet situé à l'arrière de l'appareil,
positionnez les onglets de l'adaptateur de tuyau (B3) sur
un axe vertical, comme indiqué dans la fig. 7 et procédez
comme indiqué dans la fig.1.
FENÊTRES COULISSANTES
• Grâce à l' é crou à oreilles de blocage, il est également pos-
sible d'utiliser le support de fenêtre pour les fenêtres cou-
lissantes.
Positionnez le support verticalement avec le trou dans la
partie inférieure afin de permettre une installation correcte
du tuyau d' é vacuation.
