Circuit d'alimentation en carburant : L'ensemble flexible/régulateur se fixe
à l'approvisionnement en gaz propane. Le gaz propane circule à travers
l'électrovanne pour sortir par l'injecteur.
Circuit d'air : Le moteur fait tourner le ventilateur. Celui-ci pousse l'air dans et
autour de la chambre de combustion. Cet air est chauffé et produit un jet d'air
chaud non pollué.
Dispositif d'allumage : La commande du brûleur envoie le courant à
l'allumeur. Celui-ci enflamme le mélange carburant/air.
Circuit de commande du brûleur : Ce circuit arrête l'appareil de chauffage si
la flamme s'éteint. Le moteur continue à tourner, mais sans production de chaleur.
Chambre de
combustion
Sortie
d'air
chaud non
pollué
(avant)
Commande
du brûleur
Air de combustion
Air For Combustion
Limite de
montée
Injecteur

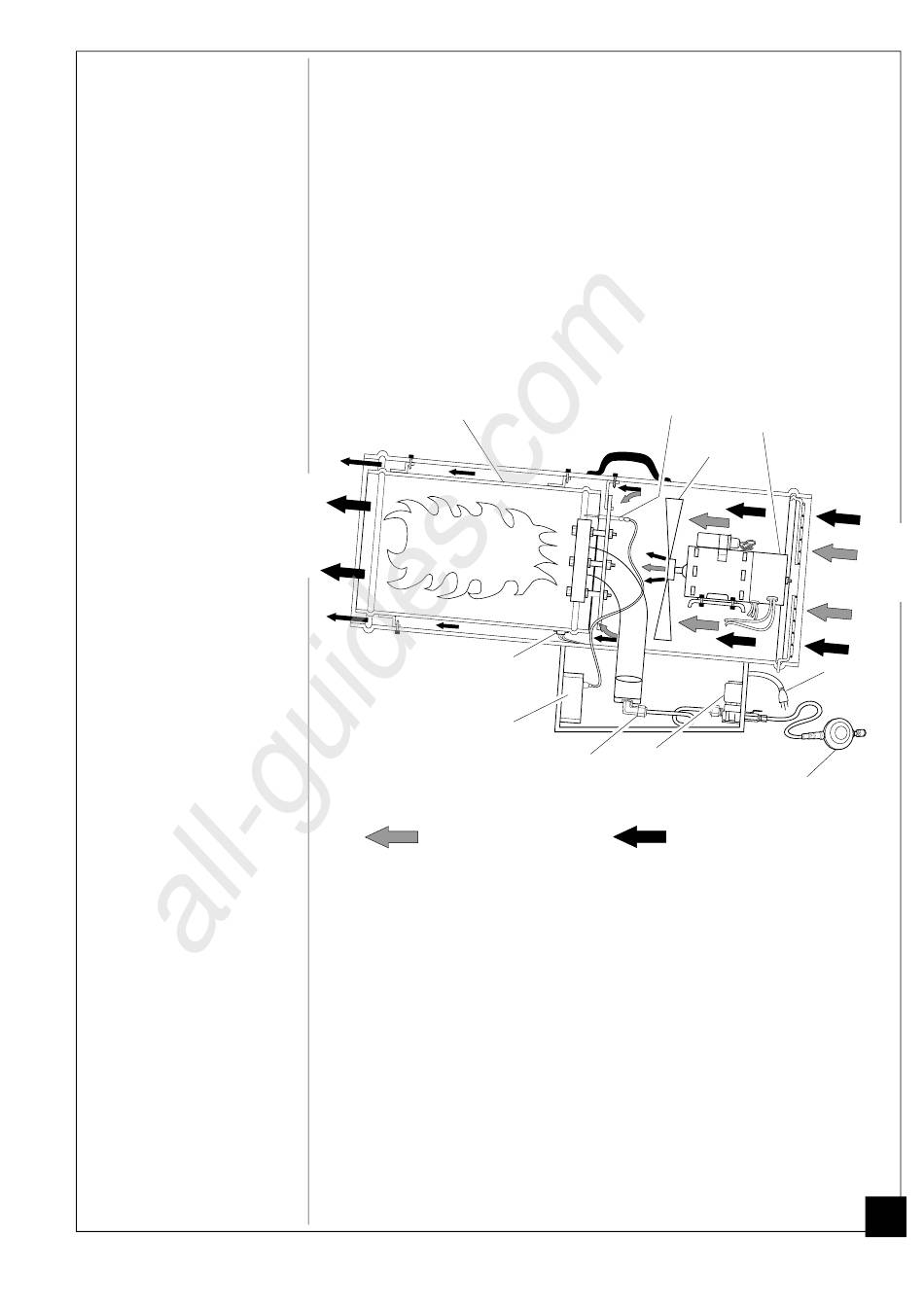

Figure 2 - Coupe, fonctionnement
Allumeur
Moteur
Ventilateur
Électrovanne
Ensemble
flexible/régulateur
Air de chauffage
Air For Heating
Entrée d'a
frais
(arrière)
Cordon
électrique
