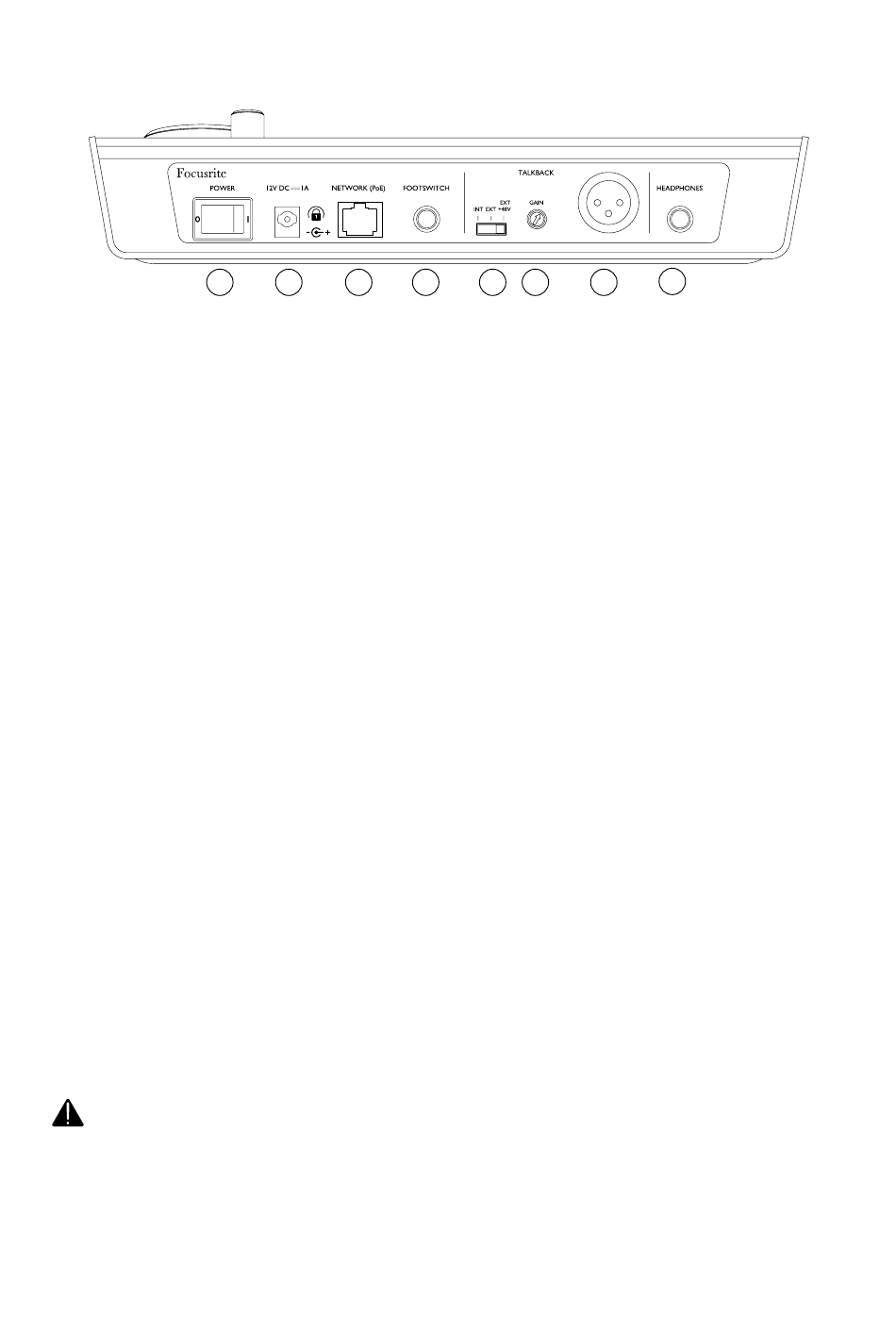

Panneau Arrière
1 Port Réseau / Entrée dédiée à l'Alimentation Principale*
Connecteur RJ45 pour le réseau Dante. Utilisez un câble réseau standard Cat 5e ou Cat 6 pour connecter le
RedNet R1 à un switch réseau Ethernet.
Il est possible d'alimenter le RedNet R1 par le port Ethernet (Power over Ethernet ou PoE). Branchez une
source adéquate alimentée par Ethernet.
2 Entrée dédiée à l'Alimentation Secondaire*
Il est possible d'utiliser l'entrée DC équipée d'un système de verrouillage lorsque l'Alimentation par Ethernet
(PoE) n'est pas disponible. Elle peut être utilisée conjointement à l'Alimentation par Ethernet.
Lorsque les deux alimentations sont disponibles, l'Alimentation par Ethernet est celle par défaut.
3 Interrupteur de marche/arrêt
4 Entrée pour Footswitch
L'entrée au format jack TS 6,35 mm permet d'utiliser un footswitch supplémentaire. Connectez le jack pour
activer cette fonction ; celle‑ci est ensuite assignée par le biais du menu Outils dans le logiciel RedNet
Control. Consultez la page 20
5 Interrupteur de Sélection du Microphone de Talkback
L'interrupteur à glissière permet de sélectionner la source de talkback entre le microphone interne et un
microphone externe. Sélectionnez Ext + 48V pour les microphones externes nécessitant une alimentation
fantôme.
6 Gain du Talkback
Réglage du volume du Talkback pour la source de micro sélectionnée.
7 Entrée pour Micro de Talkback Externe
Connecteur XLR symétrique pour l'entrée micro externe servant au talkback.
8 Sortie Casque
Jack TRS 6,35 mm pour le casque.
*Pour des raisons de santé et de sécurité, et afin de vous assurer que les niveaux ne sont pas dangereux, n'allumez
pas le RedNet R1 avec le casque sur les oreilles, ou vous risqueriez d'entendre un bruit sourd, fort et désagréable.
Veuillez consulter le brochage des connecteurs dans l'Annexe à la page 21.
3
2
1
4
5
6
8
8
7
