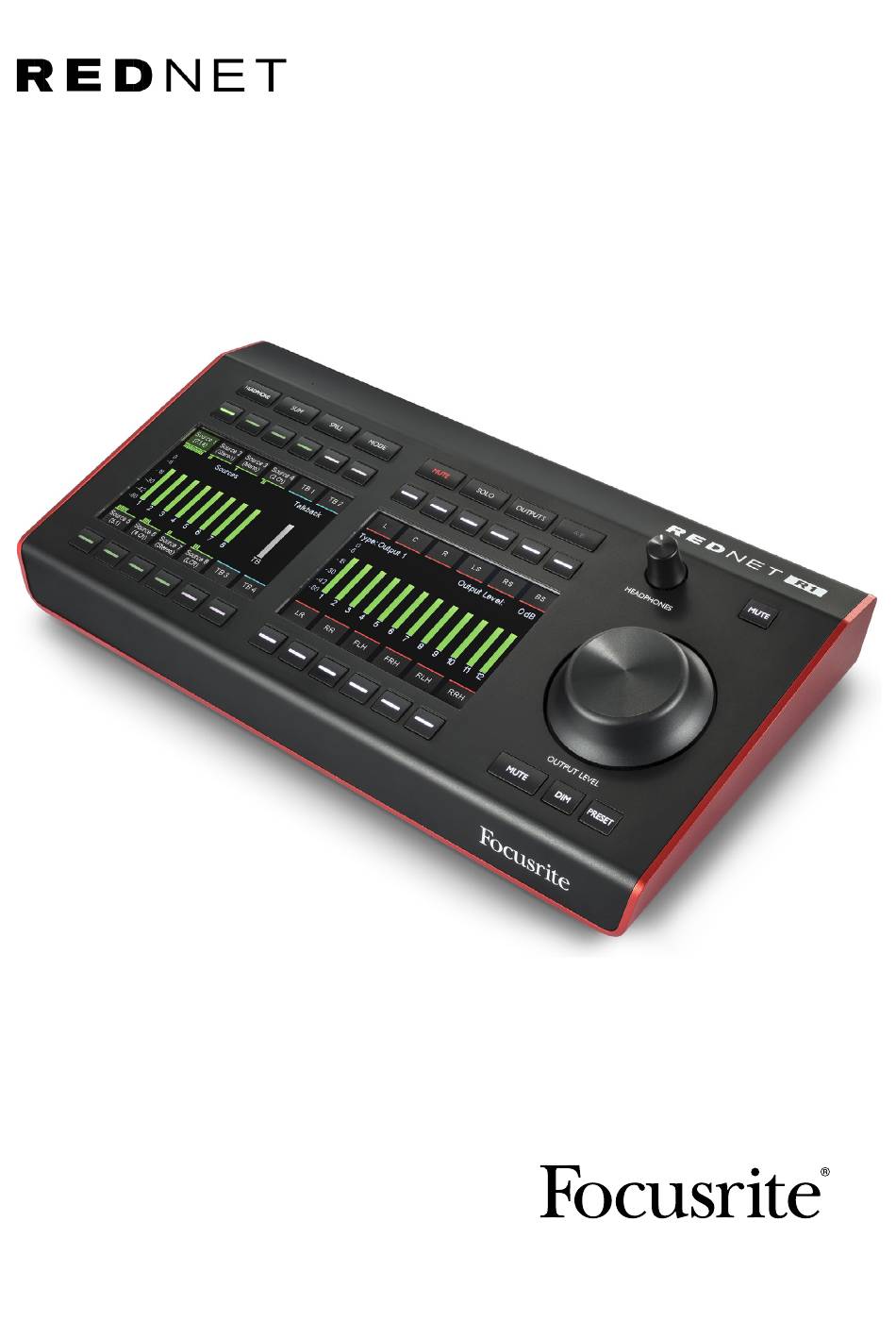

- Page 1 Guide d'Utilisation www.focusrite.com FFFA002120...
-
Page 2: Table Des Matières
..................COMMANDES ET CONNEXIONS DU REDNET R1 . -
Page 3: À Propos De Ce Guide D'utilisation
À Propos de ce Guide d’Utilisation Ce guide d'utilisation est dédié au RedNet R1. Il contient des informations relatives à l'installation et l'utilisation du matériel ainsi qu'à la façon dont il peut être connecté à votre système. Dante® et Audinate® sont des marques déposées d'Audinate Pty Ltd. -
Page 4: Introduction

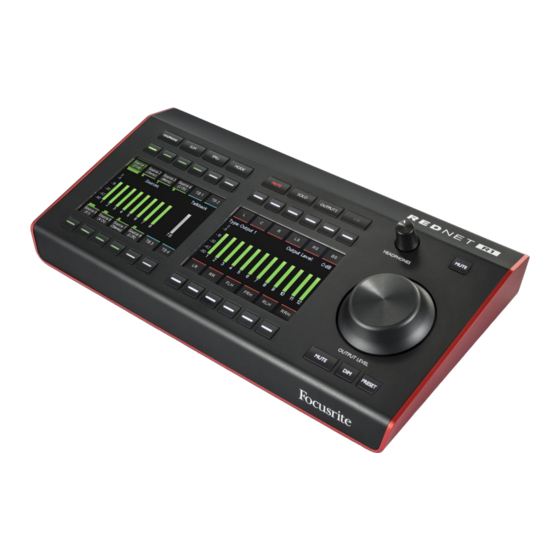

Le RedNet R1 peut également contrôler les préamplis micro des interfaces de la série Red. Le RedNet R1 comprend deux sections principales : les Sources d'Entrée et les Sorties dédiées au Monitoring. Vous pouvez sélectionner jusqu'à huit groupes de sources multicanal, au‑dessus et en dessous de l'écran de gauche. -
Page 5: Commandes Et Connexions Du Rednet R1
COMMANDES ET CONNEXIONS DU REDNET R1 Panneau Supérieur 1 Touches de Fonction Huit touches permettent de sélectionner le mode de fonctionnement de l'appareil, de rappeler les sous‑ menus et d'accéder aux paramètres du système. Reportez-vous à la page 10 pour obtenir plus d'informations. - Page 6 Panneau Supérieur . . . 5 Potentiomètre de Niveau pour le Casque Contrôle le niveau de volume envoyé à la sortie casque stéréo située à l'arrière. 6 Commutateur Headphone Mute Permet de couper le signal audio envoyé à la sortie casque. 7 Encodeur Output Level Contrôle le niveau de volume envoyé...
- Page 7 Commutateur Preset . . . Pour mémoriser un niveau prédéfini : • Appuyez sur le commutateur Preset • L'Écran 2 affiche le niveau actuel et les valeurs mémorisées pour les presets 1 & 2. N/A indique qu'aucune valeur prédéfinie n'a été...
-
Page 8: Panneau Arrière
*Pour des raisons de santé et de sécurité, et afin de vous assurer que les niveaux ne sont pas dangereux, n'allumez pas le RedNet R1 avec le casque sur les oreilles, ou vous risqueriez d'entendre un bruit sourd, fort et désagréable. -
Page 9: Caractéristiques Physiques
Lorsque l'Alimentation par Ethernet et l'alimentation externe DC sont toutes deux connectées, l'Alimentation par Ethernet devient l'alimentation par défaut. La consommation d'énergie du RedNet R1 est de 9,0 W lorsqu'il est alimenté sur le secteur, et de 10,3 W quand il est alimenté par Ethernet Veuillez noter que le RedNet R1 n'est pas équipé... -
Page 10: Fonctionnement Du Rednet R1
La mise à jour du firmware s'effectue et est gérée automatiquement par le logiciel RedNet Control. *Il est important que la procédure de mise à jour du firmware ne soit pas interrompue – soit en éteignant le RedNet R1 ou l'ordinateur sur lequel le RedNet Control est ouvert, soit en déconnectant l'un ou l'autre des appareils du réseau. -
Page 11: Mode
Touches de Fonction . . . Spill Déploie une source pour exposer les différents canaux qui la composent et ainsi couper ou réactiver leur volume individuellement : • Sélectionnez une source à déployer. • L'Écran 1 affiche (jusqu'à) 12 canaux inclus dans cette source : Utilisez les boutons contextuels pour couper/activer l'écoute des °... -
Page 12: Mute
Touches de Fonction . . . Settings – Permet d'accéder au sous‑menu Global Settings (Paramètres Généraux) : • Talkback Latch – Définit si l'action des boutons de talkback est permanente ou momentanée • Auto Standby – Quand cette option est activée, les écrans TFT s'éteignent au bout de 5 minutes d'inactivité, c'est‑à‑dire lorsqu'il n'y a aucun changement sur les indicateurs de mesure, aucune pression sur les boutons ni aucun mouvement des potentiomètres. -
Page 13: Rednet Control 2
REDNET CONTROL 2 Le RedNet Control 2 est le logiciel personnalisable de Focusrite qui permet de contrôler et de configurer les interfaces des séries Red, RedNet et ISA. La représentation graphique de chaque appareil montre : les niveaux des contrôles et les paramètres des différentes fonctions, les indicateurs de mesure, le mixage et le routing du signal –... -
Page 14: Configuration Des Canaux D'entrée
Groupes de Sources . . . Configuration des Canaux d'Entrée Cliquez sur le menu déroulant situé sous chaque bouton Source Group pour assigner la configuration du canal. Deux options sont possibles : • Presets – Choisissez parmi une liste de configurations de canaux prédéfinies : ‑... -
Page 15: Sorties Pour Enceintes De Monitoring
Sorties . . . Sorties pour Enceintes de Monitoring La page Monitor Outputs est utilisée pour configurer les groupes de sorties et assigner les canaux audio. Sélection du Type de Sortie Cliquez sur chaque menu déroulant pour assigner sa configuration de sortie : ‑... -
Page 16: Assignation Des Canaux
Channel Mapping (Assignation des Canaux) La page "Channel Mapping" (Assignation des Canaux) affiche la grille de commutation pour chaque sélection de Groupe de Sources / Destination de Sorties. Chaque intersection de la matrice peut être sélectionnée/désélectionnée et son niveau atténué. •... -
Page 17: Talkback
Talkback La page Talkback affiche le paramétrage de la grille d'assignations pour la sélection de la Sortie du talkback et les réglages du casque. Routing du Talkback La matrice de routing permet à l'utilisateur d'envoyer un simple canal de Talkback vers 16 destinations ; le type de destination est affiché... -
Page 18: Mixages Du Réseau Casque
Mixages du Réseau Casque La page Cue Mixes affiche la source, le routing et les réglages des niveaux de chacune des huit sorties de mix. La sélection de la sortie de mix s'affiche au‑dessus de la liste des sources disponibles. Utilisez CMD + Clic pour sélectionner plusieurs Destinations de Sortie. -
Page 19: Le Menu Outils
Menu Outils Cliquez sur l'icône représentant un outil pour ouvrir la fenêtre "System Settings" (Paramètres du Système). Les Outils sont répartis sur deux tableaux : "Device" et "Footswitch". Device : Preferred Master – Statut Activé/Désactivé. Talkback Routing – Sélectionnez le canal du périphérique Red que vous souhaitez utiliser comme entrée pour le talkback. - Page 20 Menu Outils . . . Footswitch : Assignment – Sélectionne l'action de l'entrée dédiée au footswitch. Vous pouvez choisir entre : • Le(s) canal(aux) du talkback à activer, ou... • le(s) canal(aux) dédiés aux enceintes de monitoring à mettre en sourdine •...
-
Page 21: Annexes
ANNEXES 1. Brochages des Connecteurs Réseau (PoE) Fiche C o n d u c t e u r s PoE A PoE B Type de connecteur : port RJ‑45 CAT 6 Blanc + Orange Orange Blanc + Vert DC‑ Bleu Blanc + Bleu Vert DC‑... -
Page 22: Informations Relatives Aux Niveaux D'e/S
Annexes . . . 2. Informations Relatives aux Niveaux d'E/S Le R1 ainsi que le périphérique Red contrôlé peuvent tous les deux régler le volume des enceintes connectées aux sorties analogiques de ce dernier. Le fait d'avoir deux endroits possibles pour contrôler le système de monitoring pourrait entraîner soit une plage de niveau insuffisante, soit une trop grande sensibilité... -
Page 23: Performances Et Spécifications
PERFORMANCES ET SPÉCIFICATIONS Sortie Casque Toutes les mesures ont été effectuées avec un niveau de référence de +19 dBm, pour un gain maximum, R = 600 Ω Niveau de Référence à 0 +19 dBm, ±0,3 dB dBFS Réponse en Fréquences 20 Hz –... -
Page 24: Enregistrement De Votre Produit
Par Défaut de Fabrication, on entend tout défaut concernant les performances du produit décrites et publiées par Focusrite. Un Défaut de Fabrication n'inclut pas les dommages causés par le transport après l'achat, le stockage, les négligences pendant la manipulation ni les dommages causés par une mauvaise utilisation.
