Delta RPI M6A Guide D'installation page 13

ATTENTION
Erreur de câblage de la fiche AC.
Un câblage incorrect peut détruire l'ondu-
leur.
► Tenir compte de l'ordre des phases lors
du raccordement du câble AC à la fiche
AC.
L'onduleur peut être connecté à des ré-
seaux triphasés sans conducteur neutre
(3P3W, 3 phases + PE) et à des réseaux
triphasés avec conducteur neutre (3P4W, 3
phases + N + PE).
► Si l'onduleur est raccordé à un réseau
sans conducteur neutre, modifier sur
l'écran le type de raccordement AC sur
3P3W après la mise en service, voir
« Type de raccordement AC » , p. 23.

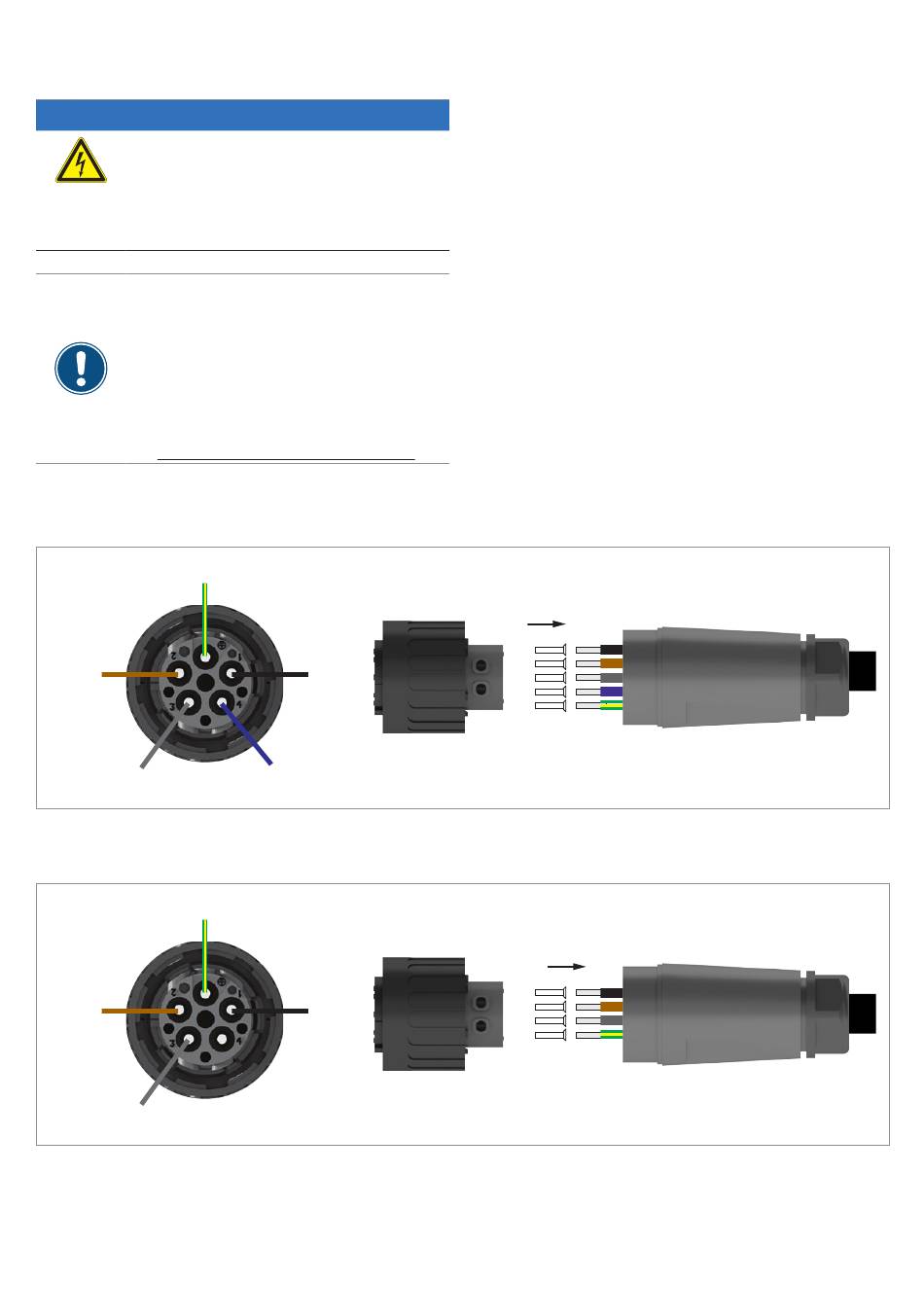

Raccordement aux réseaux triphasés avec conducteur
neutre (3P4W)
PE
2 = L2
3 = L3
Raccordement aux réseaux triphasés sans conducteur
neutre (3P3W)
PE
2 = L2
3 = L3
Guide d'installation de l'onduleur solaire RPI M6A M8A M10A EU V5 FR 2022-08-15
1 = L1
4 = N
1 = L1
Raccordement au réseau (AC)
L1
L2
L3
N
PE
L1
L2
L3
PE
13
