(voir CEI 62109-5.3.3). Danger de mort dû à une tension Delta Energy Systems ne saurait être tenu pour responsable dangereuse des dommages causés par le non-respect des instructions Durant le fonctionnement, l'onduleur solaire d'installation et de fonctionnement mentionnées dans le...

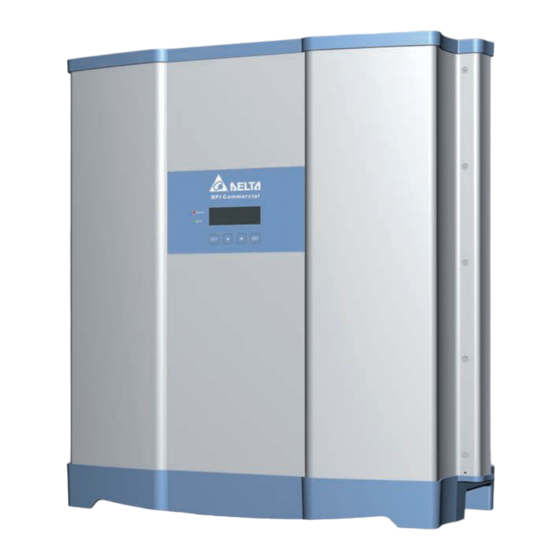

Composants de l'onduleur M30A_121 M30A_120 Affichage, boutons, DEL Entrée d‘air Protection des strings contre les surinten- tistés et parafoudres (AC et DC) Connecteurs électriques Étiquette de type Ventilateurs Interrepteur de Port de communication déconnexion AC/DC Non utilisé Connecteur AC Entrées DC Entrées DC M30A_120 Entrées DC M30A_121 Inscription...
Informations relatives à la plaque signalétique Plaque signalétique RPI M30A_120 Plaque signalétique RPI M30A_121 Danger de mort dû à une tension dangereuse Durant le fonctionnement, l'onduleur solaire est sous tension. Cette tension dangereuse reste présente pendant 30 secondes après coupure de toutes les sources de courant.
Planification de l'installation ► L'onduleur solaire est très lourd, Emplacement de montage de l'onduleur voir « Données techniques », 22. L'onduleur doit être soulevé et porté par au moins deux personnes. ► Utilisez toujours la plaque de montage fournie avec l'onduleur solaire. ►...
Montage de l'onduleur ► Fixez la plaque de montage sur le mur en utilisant 6 à 12 vis M6. ► Accrochez l'onduleur solaire sur la plaque de montage. ► Vérifiez que la barre de sup- port de l'onduleur solaire est correctement accrochée dans la plaque de montage.
Montage de l'onduleur (suite) ► Mettez à la terre le boîtier de l'onduleur solaire du côté gauche. Les vis, rondelle, rondelle élastique et bague dentée sont fournies et sont déjà mon- tées sur l'onduleur. Rondelle élastique et bague dentée Cable de mise à la terre Rondelle Rondelle élastique Vis M6...
Raccordement au réseau (AC) DANGER Danger de mort ou risque de blessures graves liés à une tension dangereuse ► Placez le sectionneur AC/DC en position OFF avant de connecter ou de déconnecter la fiche AC. ► Pour savoir comment définir le type de connexion AC sur l'écran, voir «...
Lorsque l'on examine ces possibilités de défauts en termes de connecteur AC. Pour ce faire, connectez le conducteur PE à la normes d'installation actuellement en vigueur, Delta est parvenu borne désignée de la fiche AC. à la conclusion qu'il n'existe aucun danger à utiliser l'onduleur en combinaison avec un dispositif de courant résiduel en amont de...
Raccordement aux modules solaires (DC) DANGER Danger de mort ou risque de blessures graves liés à une tension dangereuse Des tensions dangereuses peuvent être présentes au niveau des connexions DC de l'onduleur solaire. Lorsque la lumière atteint les modules solaires, ils commencent immédiatement à...
Raccordement aux modules solaires (suite) Utilisation d'un équipement de sécurité comme des fusibles de chaîne – – – – DISCONN. AC/DC DC 1 AC OUTPUT DC INPUT (1) Vérifiez la capacité maximale de courant inverse de vos modules pour l'équipement de sécurité nécessaire tel que les fusibles.
D– (DATA–) Si vous souhaitez utiliser SOLIVIA Monitor, le système de surveil- lance via Internet de Delta, vous aurez également besoin d'une passerelle SOLIVIA M1 G2. Le débit en bauds par défaut est 19 200, il peut être modifié...
Raccordement d'un PC à RS485 Sur l'onduleur, vous raccordez des fils individuels, sur la passe- Si vous souhaitez utiliser un PC avec le logiciel Delta Service relle, vous devez utiliser une fiche RJ45. pour configurer l'onduleur, vous avez besoin d'un adaptateur USB/RS485 pour raccorder ce PC au bornier RS485 de l'ondu- Raccordez les broches conformément au tableau suivant :...
Raccordement des entrées numériques, EPO et contacts secs (option) Contacts secs Interrupteurs VCC et résistance de terminaison RS485 Connecteurs VCC et RS485 Entrées numériques et connecteur EPO Port de communication (port supérieur) Exigences en matière de câbles et de fils ● Câbles torsadés et blindés avec 2 fils massifs. ●...
Mise en service - réglages de base Pour mettre en service l'onduleur, celui-ci doit être alimenté par AC (réseau) et par DC au niveau des deux entrées DC (modules solaires). Après avoir allumé l'onduleur pour la première fois, la boîte de dialogue Sélectionner langue s'affiche.
Mise en service - autres réglages (en option) Réglage de la date et de l'heure Lorsque les informations par défaut sont affichées, appuyez sur n'importe quelle touche 1 0 . S e p 2 0 1 4 1 5 : 3 2 E t a t : C t é...
Mise en service - autres réglages (suite) Réglage de l'identifiant de l'onduleur Si votre installation photovoltaïque comporte plusieurs onduleurs, vous devez définir un identifiant d'ondu- leur différent pour chacun des onduleurs. L'identifiant d'onduleur est nécessaire pour identifier chaque onduleur. Pour la description de la connexion RS485, voir «...
Réglage du type de connexion AC Par défaut, le type de connexion AC est défini sur 3P4W (3 phases + N + PE). Vous devez modifier ce réglage uniquement si vous utilisez une connexion AC avec 3 phases + PE (3P3W). Pour la description de la connexion AC, voir «...
Mise en service - autres réglages (suite) Réglage des contacts secs Pour la description des contacts secs, voir « Raccordement des entrées numériques, EPO et contacts secs (option) », p. Lorsque les informations par défaut sont affichées, appuyez sur n'importe quelle touche 1 0 .
Ce réglage est protégé par un mot de passe spécial. Pour obtenir le mot de passe, veuillez appeler la hotline de l'assistance Delta de votre pays. Vous trouverez le numéro de téléphone à la dernière page du présent guide d'installation rapide.
Page 23
2 x RS485, 2 x contact sec, 1 x EPO (alimentation externe Interfaces de communication coupée), 6 x entrée numérique Spécifications générales RPI M30A_120 RPI M30A_121 Nom du modèle Delta RPI M30A_120 RPI M30A_121 Réf. de pièce Delta RPI303FA0E1000 RPI303FA0E1100 Rendement max.
