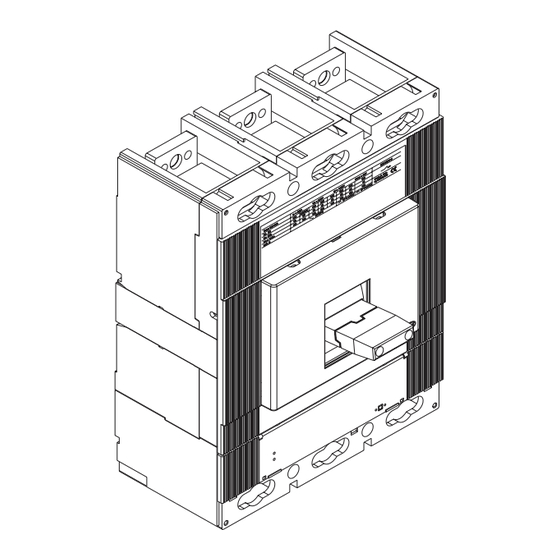

Tmax T6 630-800
DOC. N.° 1SDH000511R0001
2
OFF
3
Usare cavi o barre isolate/ o eseguire prove di tipo
specifiche sull' installazione.
Use cable or insulated busbars/ or perform specific type test
on the installation.
Kabel oder isolierte Sammelschienen verwenden / oder die
spezifische Typprüfung auf der Installation durchführen.
Utiliser un câble ou des barres isolées/ ou réaliser un test de
type spécifique sur installation.
Utilizar un cable o barras aisladas / o efectuar una prueba
de tipo específico sobre instalacíon.
-
L2398
ON
TRIPPED
1
Ue
CLACK
4
2 Nm
Publicité
Manuels Connexes pour ABB Tmax T6 630
Sommaire des Matières pour ABB Tmax T6 630
- Page 1 Tmax T6 630-800 DOC. N.° 1SDH000511R0001 L2398 CLACK TRIPPED Usare cavi o barre isolate/ o eseguire prove di tipo specifiche sull' installazione. Use cable or insulated busbars/ or perform specific type test on the installation. Kabel oder isolierte Sammelschienen verwenden / oder die spezifische Typprüfung auf der Installation durchführen.
- Page 2 F - FC Cu Al 630A ø21,5 287,2 217,2 ø5,5-M5 ø5,5-M5 >3 103,5 <2 F - RC Cu Al 630A F- FC Cu Al 800A 101,5 ø19 217,2 287,2 271,5 171,5 >3 103,5 <2 F- RC Cu Al 800A F - EF 101,5 41,5 287,2...
- Page 3 F - R 101,5 ø14 287,2 217,2 ø35 ø35 ø5,5-M5 ø6 ø6 ø5,5-M5 22,5 22,5 min.5 ø14 >3 103,5 ø14 <2 F - F F - ES ø13 ø13 101,5 287,2 217,2 ø13 ø13 >3 103,5 <2 79,25 79,25 W- EF 35,5 27,5 >3...
- Page 4 W - HR 35,5 27,5 ø 8,5 - M8 ø 8,5 - M8 ø 14 60,5 136,5 193,5 >3 <2 190,5 W - VR F - ES 43 Nm 2 Nm F - FC Cu Al F - FC Cu Al 9 Nm 5 Nm 9 Nm...
- Page 5 TRIP TEST Trip Preset- ready CLACK CLACK (40°) 8000 6000 4000 Ith=800 A In MIN (0,7) MED (0,85) MAX (1xIn) In MIN (Inx5) MED (Inx7,5) MAX (Inx10) 4000 6000 8000 3150 4725 6300...
- Page 6 Esempio: Example: Example: Ne=ON ; 50% In = 630 A = 630 x (0,4+0,08+0,32)= 504A = 12 s @3024 A (6I ABB SACE S.p.a. Via Baioni, 35 24123 Bergamo Italy Tel. +39 035 395.111 - Telefax +39 035 395.306-433 http://www.abb.com...
