67

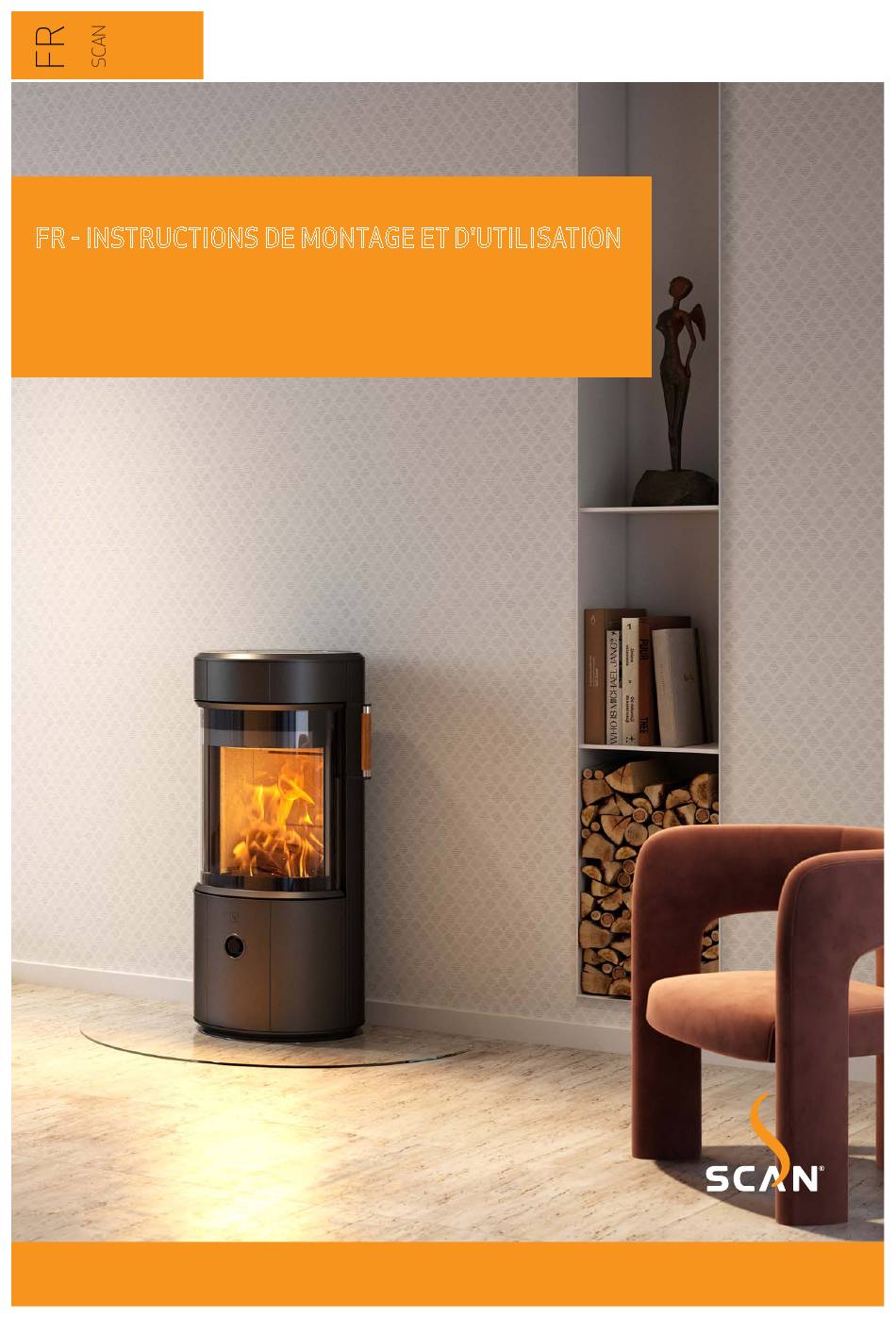

FR - INSTRUCTIONS DE MONTAGE ET D'UTILISATION
SCAN 67
INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 67

Publicité

loading

Manuels Connexes pour SCAN 67

Sommaire des Matières pour SCAN 67

  • Page 1 FR - INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 67 INSTRUCTIONS DE MONTAGE ET D'UTILISATION SCAN 67...
  • Page 2 FÉLICITATIONS POUR L'ACQUISITION DE VOTRE NOUVEAU POELE SCAN Vous avez choisi un produit de l'un des principaux producteurs européens de poêles, et nous sommes convaincus que votre poêle vous apportera un grand plaisir. Afin de profiter au maximum du poêle, il est important de suivre nos conseils et indications.
  • Page 3 SUMARIE ¬ ¬ CARACTERISTIQUES TECHNIQUES Installation Dimensions et dessins d'installation Securité Plaque signalétique Dimensions et caractérisqiques techniques Numéro d’enregistrement du produit ¬ ¬ MONTAGE Outillage pour le montage du poêle à bois Désassemblage de la palette en bois Pièces détachées Reglage du controle electronique de combustion Accessoires Chargement du controle electronique de combustion...
  • Page 4 Il en est de même du montage d'accessoires ou d'options non fournis par Scan A/S. Cela peut également arriver dans le cas où des pièces nécessaires au fonctionnement et à la sécurité...
  • Page 5 à nouveau alimenté en bûches. Quantité par chargement 1,4 kg La série Scan 67 a été fabriqué conformément au type Quantité de bois, max. 2,0 kg d‘homologation mentionné dans la notice de montage et d‘utilisation du produit.
  • Page 6 DIMENSIONS ET DESSINS D'INSTALLATION...
  • Page 7 DESSINS D'INSTALLATION...
  • Page 8 PLAQUE SIGNALÉTIQUE Tous les poêles Scan sont munis d'une plaque signalétique qui indique les normes de mise à l'essai et la distance à des matériaux combustibles. La plaque signalétique se trouve à l’arrière du poêle. Plaque signalétique Plaque signalétique Numéro d’enregistrement...
  • Page 9 Petite plaque de sol de forme en verre ¬ Grande plaque de sol de forme en verre ¬ Scan 67 1300 cm: Kit accumulateur de chaleur ¬ Scan 67 1600 cm: Kit accumulateur de chaleur (2 d'env. 21 kg) (5 d'env. 52,5 kg) ¬...
  • Page 10 CONDUIT DE CHEMINÉE EXISTANT ET CONDUIT DE CHEMINÉE MODULAIRE klargøring til vægbeslag S'il est prévu de raccorder le poêle à un conduit de cheminée existant, il est astucieux de demander conseil à un revendeur Scan Scan 68 NAVN: EMNE: agréé...
  • Page 11 Le poêle doit être placé de telle manière que le foyer, le tuyau et le conduit de cheminée puissent être nettoyés. Scan 67 Ovn med buet knærør NAVN: EMNE: TG.NR: 257,27 kg DATO: 28-01-2022 MATERIALE: VÆGT: 28689967 mm^2 DIMENSION: AREAL: Krog Iversen & Co DK-5492 Vissenbje C:\Working Folder\Designs\Scan 67\90067015.idw STI:...
  • Page 12 DÉSASSEMBLAGE DE LA PALETTE EN BOIS Vérifier que le poêle n’est pas endommagé avant de commencer l’installation. Le Scan série 67 est livré fixé sur une palette en bois. can 67 Scan 67 - Palle 90067044 EMNE: TG.NR: 321,76 kg...
  • Page 13 Relever l'avant du socle pour le retirer Démonter les vis Le LED doit être monté a vant la fixation de la face avant. Pousser le LED vers le bas jusqu'à entendre le "Clic" Scan 67 Scan 67 - Palle 90067 NAVN: EMNE: TG.NR: can 67...
  • Page 14 REGLAGE DU CONTROLE ELECTRONIQUE DE COMBUSTION Le contôle électronique de combustion du Scan 67 dispose de 3 réglages standards : Niveau 1 - Pour les bois tendres tels que le pin, le sapin, le peuplier, le saule Niveau 2 - Pour les bois semi-durs tels que le bouleau, l'érable Niveau 3 - Pour les bois durs tels que le hêtre, le chêne, le frêne...
  • Page 15 RÉGLAGE EN HAUTEUR DU POÊLE Scan 67 est munie de 4 vis d’ajustage situées sous le poêle. Les vis d’ajustage sont utilisées pour mettre le poêle d’aplomb. IMPORTANT: Il est très important que le poêle soit mis au niveau pour permettre une fonction optimale de la porte. Le poêle ne peut pas être ajusté...
  • Page 16 PORTE (FERMETURE AUTOMATIQUE) La porte est livrée sans fonction de fermeture automatique (Bauart 1). Si vous souhaitez une fermeture automatique de la IMPORTANT : Scan 67 1300 mm/1600 mm porte, vous pouvez serrer le ressort en tournant la vis (voir page 17) longue (dans le ressort) dans le sens d’horloge utilisant...
  • Page 17 PORTE (FERMETURE AUTOMATIQUE) IMPORTANT : Scan 67 1300 mm/1600 mm. Pour installer le système de fermeture automatique de la porte lorsque le conduit de fumée est monté, il faut d'abord retirer la façade avant. Soulever la plaque supérieure et la tourner d'un quart Retirer la pièce de verrouillage...
  • Page 18 Disassembly of bauart Scan 67 NAVN: EMNE: TG.NR: 19-04-2022 MATERIALE: VÆGT: DATO: SIGN DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 67\90067059.idw STI: Disassembly of bauart Scan 67 90067058 NAVN: EMNE: TG.NR: DATO: 19-04-2022 MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Krog Iversen &...
  • Page 19 Ecran de chaleur Afmontage dæksel i bagudgang Scan 67 90067030 NAVN: EMNE: TG.NR: Scan 67 - Afmontage af røgstuds i topafgang 90067026 EMNE: TG.NR: 253,59 kg 16-02-2022 MATERIALE: VÆGT: DATO:...
  • Page 20 MATERIALE: VÆGT: DATO: SIGN: 28111475 mm^2 DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 67\90067029.idw STI: Scan 67 - Montage af dæksel i topafgang Scan 67 NAVN: EMNE: TG.NR: 257,27 kg 03-03-2022 MATERIALE: VÆGT: DATO: SIGN: 28689967 mm^2...
  • Page 21 Krog Iversen & Co A/S Krog Iversen & Co A/S Krog Iversen & Co A/S DK-5492 Vissenbjerg© DK-5492 Vissenbjerg© DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 67\90067052.idw C:\Working Folder\Designs\Scan 67\90067052.idw C:\Working Folder\Designs\Scan 67\90067052.idw STI: STI: Handle long - Golden oak Handle long - Golden oak...
  • Page 22 ACCUMULATEURS DE CHALEUR (ACCESSOIRES) C'est possible pour : Scan 67 1300 mm. (2 d'env. 21 kg) Scan 67 1600 mm. (5 d'env. 52,5 kg) Le matériau utilisé offre une capacité d’accumulation de chaleur exceptionnelle, qui permet d’optimiser la restitution de chaleur après l’extinction du feu.
  • Page 23 être en acier ou en verre. Le poêle peut aussi être installé sur une surface de brique, de pierre naturelle ou autre matériau similaire. Ce poêle-cheminée Scan présente une plaque intégrée sur le sol, il peut donc être installé directement sur un matériau combustible.
  • Page 24 MODE D'EMPLOI TECHNIQUE CB (CLEAN BURN/COMBUSTION PROPRE) Le poêle est doté de la technique CB. Afin d’assurer une combustion optimale des gaz libérés lors du processus de combustion, de l'air passe par un système de canalisations spécialement mis au point. Cet air préchauffé est dirigé vers le foyer à travers les ouvertures dans le doublage arrière du foyer et à...
  • Page 25 29265430 mm^2 DIMENSION: AREAL: Krog Iversen & Co A/S RESET ZENSORIC DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 67\90067011.idw STI: La fonction "Reset" est effectuée en connectant la prise de chargement en bas de l'appareil avec le cordon d'alimentation 5V. Après 30 secondes, retirez la fiche puis en ouvrant la porte du poêle...
  • Page 26 ALLUMAGE Nous recommandons d'utiliser des sachets d'allumage ou des produits similaires en vente chez le revendeur Scan. L'utilisation de ces produits permet d'allumer le bois plus vite et d'obtenir une combustion plus propre. Vous pouvez consulter notre vidéo montrant la bonne méthode d'allumage sur Scannez le QR-code et www.scan-stoves.com ou en acannant le QR-code.
  • Page 27 CHAUFFAGE CONTINU Il importe d‘atteindre une température aussi élevée que possible dans la chambre de combustion. Le poêle et combustible sont alors exploités de manière optimale et l‘on a une combustion propre. On évite ainsi la formation de suie sur les plaques de doublage de la chambre de combustion et sur la baie vitre.
  • Page 28 FEU DE CHEMINÉE En cas de feu de cheminée, la porte et tous les régulateurs du poêle doivent être fermés. Si nécessaire, appeler les pompiers. ¬ Avant de remettre en service le poêle, il est recommandé de faire vérifier le conduit de cheminée INSTRUCTIONS GÉNÉRALES Attention! Certaines parties du poêle, notamment les surfaces extérieures, sont brûlantes lorsqu'il chauffe.
  • Page 29 MANIEMENT DU COMBUSTIBLE CHOIX DE BOIS/COMBUSTIBLE Toutes les essences de bois peuvent être utilisées comme combustible. En général, les essences de bois durs sont les meilleures pour chauffer, par ex. le hêtre et le frêne qui brûlent de façon homogène en ne produisant que peu de cendres. D'autres essences telles que l'érable, le bouleau et le sapin sont de bonnes alternatives.
  • Page 30 Nettoyer le poêle en l'essuyant avec un chiffon sec non pelucheux. En cas d'endommagement de la peinture, une peinture de réparation en aérosol est disponible chez nos revendeurs Scan. Etant donné la possibilité de différences de nuance, il est recommandé de traiter une surface plus grande naturellement limitée. Le meilleur résultat est obtenu lorsque la purface est à...
  • Page 31 Afmontage nederste røgvenderplade Scan 67 NAVN: EMNE: Plaques de doublage 283,56 kg MATERIALE: VÆGT: 29265430 mm^2 DIMENSION: AREAL: Snit gennem ovnen 90067013 EMNE: C:\Working Folder\Designs\Scan 67\90067016.idw TG.NR: STI: 283,56 kg 26-01-2022 VÆGT: DATO: SIGN: Brændkammerforing Scan 67 90067014 EMNE: TG.NR: 203,82 kg...
  • Page 32 NAVN: EMNE: TG.NR: 283,56 kg DATO: 28-01-2022 MATERIALE: VÆGT: 29265430 mm^2 DIMENSION: AREAL: Krog Iversen & Co A DK-5492 Vissenbjer C:\Working Folder\Designs\Scan 67\90067019.idw STI: Afmontage øverste røgvenderplade Scan 67 90067018 NAVN: EMNE: TG.NR: 283,56 kg 31-01-2022 DATO: MATERIALE: VÆGT: SIGN:...
  • Page 33 NETTOYAGE DE LA VITRE Nos poêles sont conçus afin de maintenir la propreté optimale de la vitre sans dépôts gênants de suie. La meilleure méthode est une arrivée abondante d'air de combustion. Il est également très important que le bois soit sec et que le conduit de cheminée soit correctement dimensionné.
  • Page 34 RECHERCHE DE PANNES REFOULEMENT DE FUMEE ¬ Bois humide ¬ Mauvais tirage dans le conduit de cheminée ¬ La cheminée n'est pas bien dimensionnée pour le poêle ¬ Vérifier si le conduit de fumée/la cheminée est obstrué ¬ Dépression dans la pièce ¬...
  • Page 35 GARANTIE Tous les produits Scan de chauffage au bois sont fabriqués dans des matériaux de toute première qualité et soumis à un contrôle qualité sévère avant de quitter l'usine. Si malgré cela des défauts ou vices de fabrication apparaissent, nous accordons un droit de réclamation/une garantie de 5 ans.
  • Page 36 Numéro d'enregistrement du produit Rappelez ce numéro pour toute demande Edition: FR 90067500 10062920-P00 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 27.02.2023...
