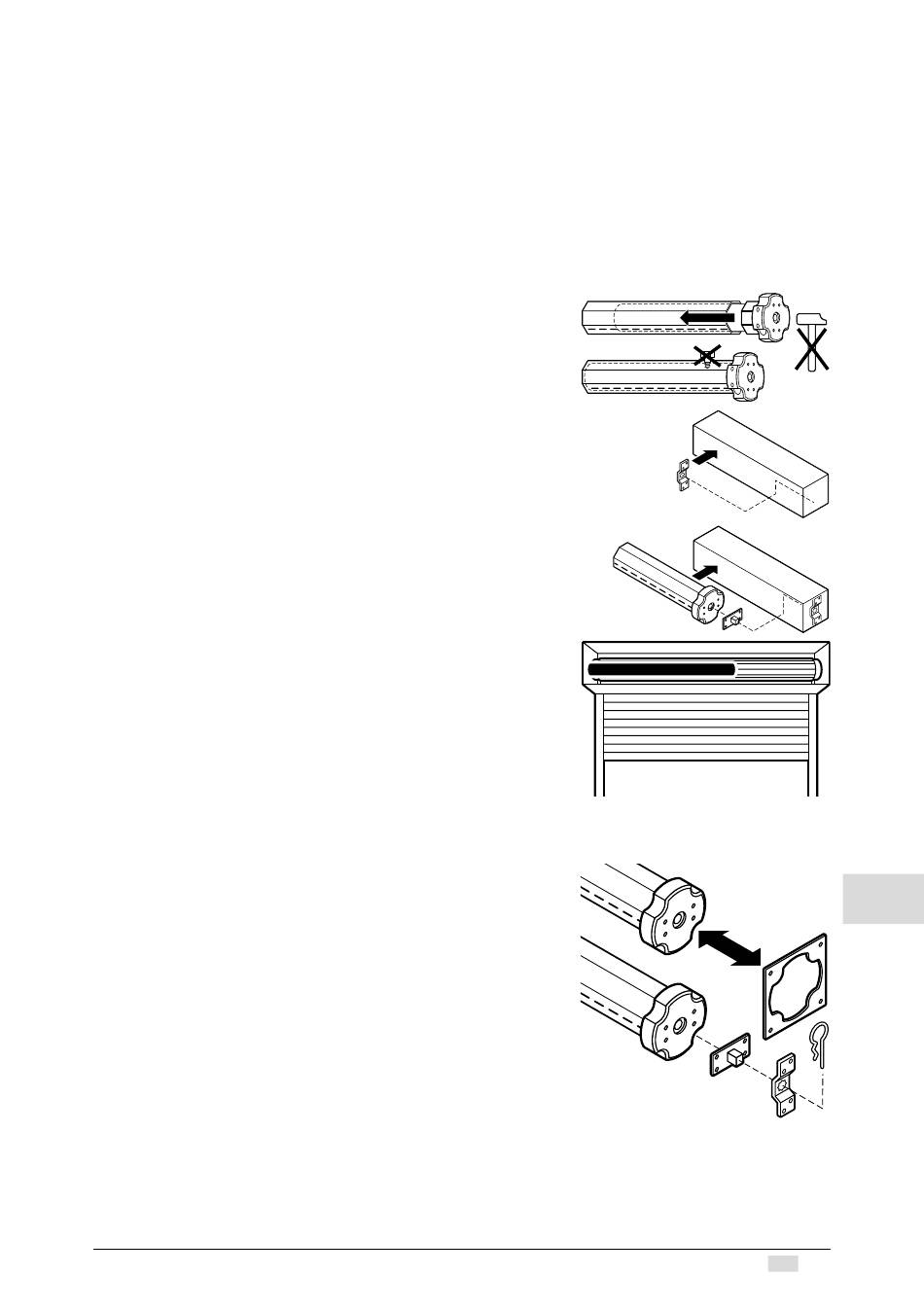

6. Instructions de montage
Avant le montage, il faut vérifier la consistance de la maçonnerie et du sous-sol.
I
Avant le montage, veuillez vous assurer que le moteur ne présente
pas de dommages visibles tels que fissures ou câbles en mauvais
état
I
Attention : si le tube est vissé/riveté avec l'embout, il faut mesurer
la distance entre l'extrémité du tube jusqu'au centre de l'embout et
reporter cette mesure sur le tube.
En perçant l'arbre d'enroulement, ne forez
jamais à proximité du moteur tubulaire!
Quand on insère le moteur tubulaire dans l'arbre
d'enroulement, il ne faut ni l'enfoncer avec force ni le
laisser tomber à l'intérieur.
Montage dans le volet roulant :
Fixer le palier moteur dans le caisson.
Les options suivantes sont disponibles :
– palier en forme d'étoile (M45F889)
– plaque de montage (M45F395)
– palier à serrage (M45F885)
– fixation en équerre (M45F397)
Introduire le moteur dans le tube d'enroulement avec
un adaptateur/embout adéquat jusqu'à la butée de
l'adaptateur.
Insérer l'embout du côté opposé.
Visser la fixation carrée (M45F396) avec la tête moteur.
Du côté opposé, retirez l'embout jusqu'à ce que le boulon
rentre dans le roulement à billes.
Visser l'embout (côté opposé à la maœuvre) au tube
d'enroulement.
Visser le tube d'enroulement avec l'embout (côté
manœuvre).
Fixer le tablier du volet roulant au tube d'enroulement.
Alternative : visser le moteur directement avec la joue (cercle de référence 48 mm)
Montage dans le store banne et le screen :
Introduire le moteur dans le tube d'enroulement avec
un adaptateur/embout adéquat jusqu'à la butée de
l'adaptateur.
Si disponible, insérer l'anneau avec prolongation dans la
tête moteur et le fixer avec une clé Allen.
Fixer le palier moteur au store banne.
Les options suivantes sont disponibles:
– palier en forme d'étoile (M45F889)
– plaque de montage (M45F395)
Insérer le moteur avec le tube d'enroulement sur le palier
et le fixer.
I
Le moteur GEIGER SOLIDline est conçu
pour des tubes à partir de 50 mm de diamètre.
www.geiger.de
FR
5
