Manuels Connexes pour thomann SIRUS Quad R 470
Sommaire des Matières pour thomann SIRUS Quad R 470

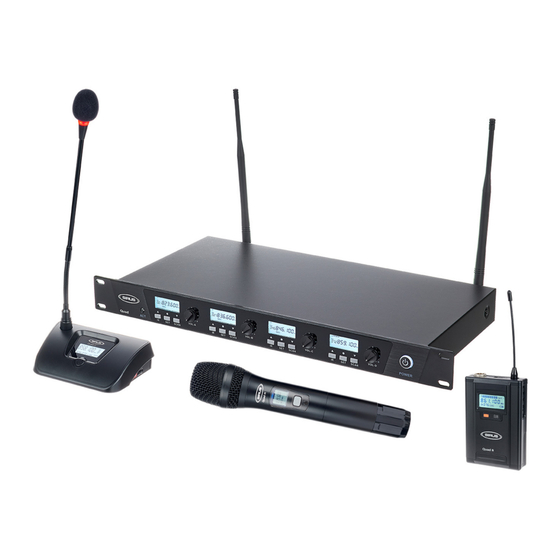

- Page 1 Quad R 823, Quad H 823, Quad B 823, Quad C 823 Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 05.12.2022, ID : 502806, 502807, 502808, 502809, 543456, ... (V2)
- Page 3 Table des matières Table des matières Remarques générales..........................6 1.1 Informations complémentaires..................... 7 1.2 Conventions typographiques......................7 1.3 Symboles et mots-indicateurs....................... 9 Consignes de sécurité........................... 10 Performances............................13 Installation et mise en service......................14 4.1 Informations générales........................14 4.2 Récepteur............................15 4.3 Microphone portable (Quad H)....................
- Page 4 Table des matières 6.2 Microphone portable........................34 6.3 Émetteur bodypack......................... 36 6.4 Poste de discussion de table......................39 Données techniques..........................42 7.1 Récepteur............................42 7.2 Microphone portable........................44 7.3 Émetteur bodypack......................... 45 7.4 Poste de discussion de table......................46 7.5 Vue d’ensemble de l’étendue de la livraison................. 47 Câbles et connecteurs...........................
- Page 5 Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 6 Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470...
- Page 7 Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé...
- Page 8 Remarques générales Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Instructions Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche. Exemple : Allumez l’appareil.
- Page 9 Remarques générales 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
- Page 10 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à la transmission sans fil des signaux sonores entre microphones ou instru‐ ments d’une part, et entre pupitres de mixage, amplificateurs ou enceintes actives d’autre part. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation.
- Page 11 Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seu‐ lement sous les conditions d’environnement indiquées dans le chapitre «...
- Page 12 Consignes de sécurité REMARQUE ! Formation possible de taches Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement du support et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le support et utilisez une sous-couche appropriée si nécessaire, p.ex.
- Page 13 Performances Performances Le système sans-fil UHF convient particulièrement aux transmissions de son professionnelles, lors d’événements par exemple, sur les scènes de musique rock, au théâtre et dans le domaine musical ou dans les discothèques. Récepteur UHF de 19 pouces (Quad R 823, n° art. 502806; Quad R 470, n° art. 543456) –...
- Page 14 Installation et mise en service Installation et mise en service 4.1 Informations générales Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité...
- Page 15 être notifiée à l'auto‐ rité compétente. Vous trouverez de plus amples informations sous http://www.thomann.de. Veillez en fonctionnement à ce que l’émetteur et le récepteur ne soient pas réglés sur le même canal.
- Page 16 Installation et mise en service Raccordement de l’alimentation électrique REMARQUE ! Alimentation électrique externe L’appareil est alimenté en électricité à partir d’un bloc d’alimentation externe. Avant de raccorder le bloc d’alimentation externe, contrôlez si la tension indiquée sur le bloc d’alimentation correspond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel.
- Page 17 Installation et mise en service Raccordement et mise en ser‐ Connectez la sortie audio du récepteur au pupitre de mixage ou à votre amplificateur. Assurez- vice de la liaison audio vous de n’utiliser pour le canal de somme qu’une des deux sorties du récepteur (XLR ou jack), car des interférences pourraient apparaître dans le cas contraire.
- Page 18 Installation et mise en service Raccorder le microphone ou Vérifiez que l’émetteur est en arrêt. l’instrument Connectez le câble du microphone ou de l'instrument à l’entrée de l’émetteur (mini-fiche XLR). Mettez l’émetteur en marche et testez la transmission avec le microphone ou l'instrument. Si nécessaire, adaptez l’amplification de l’émetteur et le niveau sur votre pupitre de mixage ou votre amplificateur.
- Page 19 Connexions et éléments de commande Connexions et éléments de commande 5.1 Récepteur Face avant VOL-C QUAD ö $ % & ' $ % & ' $ % & ' $ % & ' Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 20 Connexions et éléments de commande 1 [ACT] | Senseur infrarouge 2 Écran /[IR] | Démarre la synchronisation des réglages avec l'émetteur. Incrémente la valeur affichée d’une unité. /[SET] | Ouvre le menu /[SCAN] | Démarre la recherche automatique d’un canal libre et la synchronisation automatique avec l’émetteur. Décrémente la valeur affichée d’une unité.
- Page 21 Connexions et éléments de commande Face arrière Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 22 Connexions et éléments de commande 8 [ANT-B]/[ANT-A] | Antenne UHF 9 [BALANCED] | Fiche XLR comme sortie de signal somme symétrique pour une liaison directe avec un pupitre de mixage, un amplificateur ou un appareil enregistreur. 10 [MIXED] | Prise jack en 6,35 mm comme sortie de signal somme asymétrique pour une liaison directe avec un pupitre de mixage, un amplificateur ou un appareil enregistreur.
- Page 23 Connexions et éléments de commande Écran Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 24 Connexions et éléments de commande 13 « RF » | Indique le niveau du signal radio reçu « AF » | Indique le niveau du signal audio 14 « A/B » | Signale laquelle des deux antennes est utilisée actuellement pour la transmission du signal. 15 Affichage de la fréquence associée au canal sélectionné...
- Page 25 Connexions et éléments de commande 5.2 Microphone portable QUAD 823H QUAD 823H Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 26 Connexions et éléments de commande 20 Grille protégeant contre les détériorations et réduisant les bruits dus au vent et à la respiration. 21 Écran. Affiche la fréquence et l’état de charge de la batterie du microphone. Si l’écran commence à clignoter, remplacez les batteries du microphone. 22 Senseur infrarouge 23 Interrupteur principal Maintenez le bouton enfoncé...
- Page 27 Connexions et éléments de commande 5.3 Émetteur bodypack < > < = > Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 28 Connexions et éléments de commande 27 Antenne 28 [ON]/[OFF] | Interrupteur principal. Allume et éteint l'appareil. 29 Mini-fiche XLR pour le raccordement à un microphone ou un instrument 30 Écran 31 Senseur infrarouge | Ouvre le menu | Augmente la fréquence indiquée | Réduit la fréquence indiquée 35 Interrupteur pour sélectionner le signal radio Faites glisser l’interrupteur sur «...
- Page 29 Connexions et éléments de commande Écran 38 Affichage de la fréquence associée au canal sélectionné 39 « RF » | Indique le niveau du signal radio transmis. 40 Affichage de l’état des piles. Remplacez les piles dès que vous ne voyez plus qu’une barre clignotante affichée.
- Page 30 Connexions et éléments de commande 5.4 Poste de discussion de table Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 31 Connexions et éléments de commande 44 Interrupteur principal Maintenez l’interrupteur principal enfoncé pendant plusieurs secondes pour allumer le poste de discussion de table. Maintenez l’interrupteur principal enfoncé encore une fois pendant plusieurs secondes pour éteindre le poste de dis‐ cussion de table. Appuyez brièvement sur l’interrupteur principal pour mettre le poste de discussion de table en sourdine.
- Page 32 Utilisation Utilisation 6.1 Récepteur Mettre le récepteur sous tension Mettez l’appareil sous tension avec l’interrupteur principal. ð L’écran est activé. L’appareil est prêt à fonctionner. Vous pouvez effectuer les réglages souhaités. Sélection d'une fréquence Appuyez sur [SET]. ð L’affichage de fréquence clignote. Utilisez / pour régler la fréquence.
- Page 33 Utilisation Synchronisation de l'émetteur avec le récepteur Ouvrez l'émetteur pour dégager le capteur infrarouge. Appuyez sur /[IR]. ð L'écran affiche « ------ » et la synchronisation démarre. Approchez le capteur infrarouge de l'émetteur du capteur infrarouge du récepteur. ð Les réglages du récepteur sont transmis à l'émetteur. Une fois la synchronisation réussie, l'écran affiche «...
- Page 34 Utilisation Verrouillage et déverrouillage des touches Appuyez sur /[IR] jusqu’à ce que l’écran affiche « LOCK » . ð Toutes les touches sauf l'interrupteur principal sont verrouillées. Pour déverrouiller les touches, appuyez sur /[IR] jusqu'à ce que « LOCK » disparaisse. ð...
- Page 35 Utilisation Synchroniser le microphone avec le récepteur Préparez le récepteur pour la synchronisation (voir Ä « Synchronisation de l'émetteur avec le récepteur » à la page 33). Approchez le capteur infrarouge du microphone du capteur infrarouge du récepteur. ð Les réglages du récepteur sont transmis au microphone et affichés à l'écran. Régler le signal radio Le bouton de l'utilisation de l'appareil est accessible dès que vous dévissez la partie inférieure du boîtier.
- Page 36 Utilisation 6.3 Émetteur bodypack Allumer et éteindre l'émetteur bodypack Faites glisser l’interrupteur principal sur [ON] pour allumer l’émetteur bodypack. Faites glisser l’interrupteur principal sur [OFF] pour éteindre l’émetteur bodypack. Synchroniser l'émetteur body‐ pack avec le récepteur Préparez le récepteur pour la synchronisation (voir Ä...
- Page 37 Utilisation Réglage manuel de la fréquence Si vous ne voulez pas synchroniser l'émetteur bodypack avec le récepteur par le biais du cap‐ teur infrarouge, vous pouvez également régler la fréquence d'émission à la main. Appuyez sur . ð L’affichage de fréquence clignote. Utilisez / pour régler la fréquence.
- Page 38 Utilisation Verrouillage et déverrouillage des touches Éteignez l'émetteur bodypack. Maintenez enfoncé et faites glisser l’interrupteur principal sur [ON] pour allumer l’émetteur bodypack. ð L’écran affiche « LOCK » . Toutes les touches sauf l'interrupteur principal sont ver‐ rouillées. Pour déverrouiller les touches, éteignez l'émetteur bodypack. Maintenez enfoncé...
- Page 39 Utilisation 6.4 Poste de discussion de table Allumer et éteindre le poste de discussion de table Maintenez l’interrupteur principal enfoncé pendant plusieurs secondes pour allumer le poste de discussion de table. Maintenez l’interrupteur principal enfoncé encore une fois pendant plusieurs secondes pour éteindre le poste de discussion de table.
- Page 40 Utilisation Réglage manuel de la fréquence Si vous ne voulez pas synchroniser le poste de discussion de table avec le récepteur par le biais du capteur infrarouge, vous pouvez également régler la fréquence d'émission à la main. Les boutons d’utilisation de l’appareil sont accessibles dès que vous ouvrez le compartiment à piles sur la face inférieure du poste de discussion de table.
- Page 41 Utilisation Verrouillage et déverrouillage des touches Éteignez le poste de discussion de table. Maintenez enfoncé et allumez le poste de discussion de table. ð L’écran affiche « LOCK » . Toutes les touches sauf l'interrupteur principal sont ver‐ rouillées. Pour déverrouiller les touches, éteignez le poste de discussion de table. Maintenez enfoncé...
- Page 42 Données techniques Données techniques 7.1 Récepteur Connexions d'entrée Alimentation électrique Prise de raccordement du bloc d’alimentation à enficher Connexions de sortie Sortie de signal somme symétrique pour 1 × fiche XLR, symétrique une liaison directe avec un pupitre de mixage, un amplificateur ou un appareil enregistreur Sortie de signal audio symétrique pour 4 ×...
- Page 43 Données techniques Plage de fréquences 40 Hz…18 kHz Distorsion harmonique (THD) < 0,5 % @1 kHz Rapport signal/bruit > 110 dB Alimentation électrique Bloc d’alimentation externe, 100 - 240 V 50/60 Hz Tension de service 12 V / 600 mA, polarité positive à l’intérieur Dimensions (L ×...
- Page 44 Données techniques 7.2 Microphone portable Bande de fréquences 823 MHz…832 MHz, 863 MHz…865 MHz (Quad H 823, n° art. 502807) 470 MHz…526 MHz (Quad H 470, n° art. 543457) Type de modulation modulation de fréquence (FM) Puissance d'émission maximale < 30 mW (commutable) Plage de fréquences 40 Hz…18 kHz Distorsion harmonique (THD)
- Page 45 Données techniques 7.3 Émetteur bodypack Bande de fréquences 823 MHz…832 MHz, 863 MHz…865 MHz (Quad B 823, n° art. 502808) 470 MHz…526 MHz (Quad B 470, n° art. 543458) Type de modulation modulation de fréquence (FM) Puissance d'émission maximale < 30 mW (commutable) Plage de fréquences 40 Hz…18 kHz Distorsion harmonique (THD)
- Page 46 Données techniques 7.4 Poste de discussion de table Bande de fréquences 823 MHz…832 MHz, 863 MHz…865 MHz (Quad C 823, n° art. 502809) 470 MHz…526 MHz (Quad C 470, n° art. 543459) Type de modulation modulation de fréquence (FM) Puissance d'émission maximale <...
- Page 47 Données techniques 7.5 Vue d’ensemble de l’étendue de la livraison N° art. Système Étendue de la livraison 504466 Sirus Quad R + 4H 823 Bundle 1 × récepteur, 4 × microphone portable 504471 Sirus Quad R + 4B 823 Bundle 1 ×...
- Page 48 Données techniques Informations complémentaires Technologie de transmission Analogique Canaux Bande de fréquences Diversity Recherche de fréquence Antennes amovibles Type de récepteur Stationnaire Type de capsule Dynamique Capsule d’échange Système de charge Batterie intégrée Convertisseur d’antennes Répartiteur Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 49 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 50 Câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, asymétrique) Signal Terre Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Blindage au boîtier de la fiche (option) Mini XLR Masse Signal positif (+), point chaud Signal négatif (–) Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 51 Dépannage Dépannage Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionne‐ ment. Vous trouverez sous ce point quelques propositions de dépannage simple : Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470 Système sans-fil UHF...
- Page 52 Dépannage Symptôme Remède Pas de son 1. Vérifiez l’alimentation en tension de l’émetteur et du récepteur. 2. Assurez-vous que l’émetteur et le récepteur fonctionnent sur la même gamme de fréquence. La gamme de fréquences est indiquée sur les appareils. 3. Émetteur et récepteur, sont-ils tous deux réglés sur le même canal ? 4.
- Page 53 Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. Quad R 823, Quad H 823, Quad B 823, Quad C 823Quad R 470, Quad H 470, Quad B 470, Quad C 470...
- Page 54 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 55 Protection de l’environnement Recyclage de votre ancien appa‐ reil Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux.
